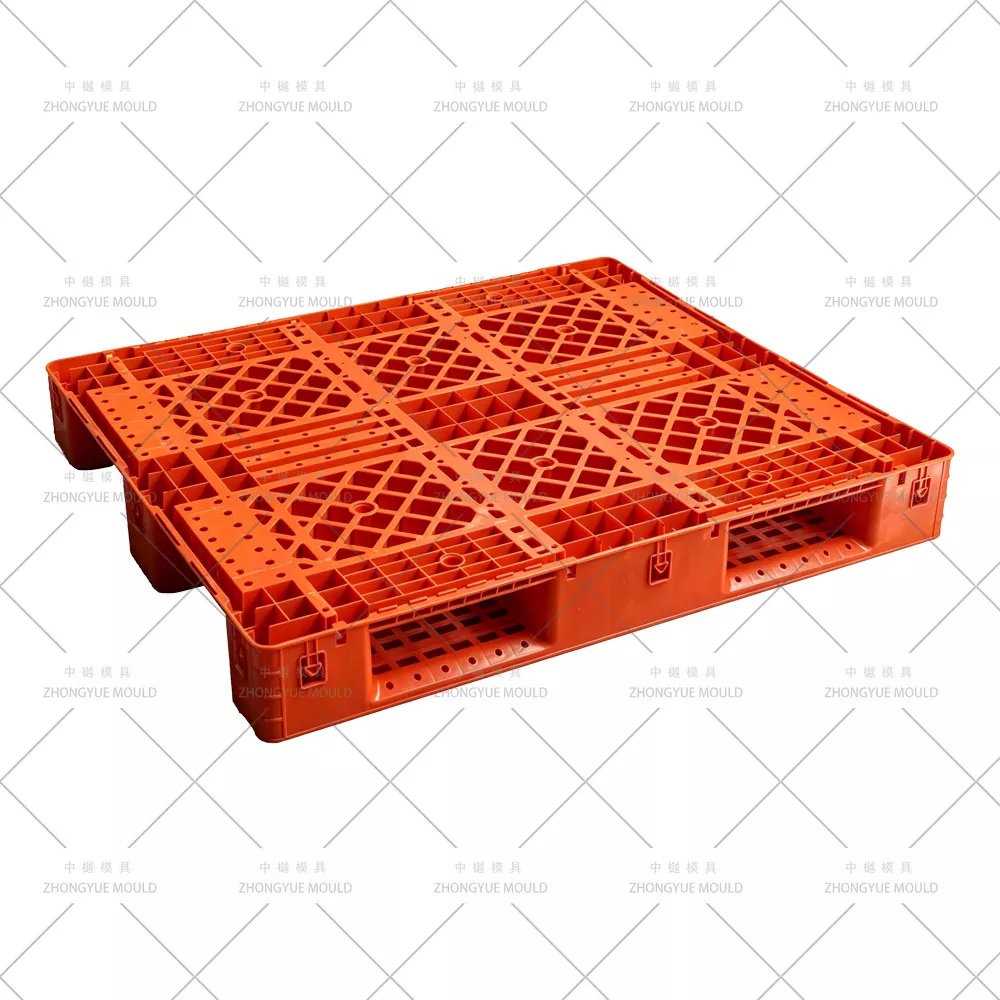

現代の物流や倉庫では、プラスチック パレットが木製パレットに大きく取って代わりました。プラスチック パレットは、ISPM-15 を免除されており、破片がなく、消毒が容易で、寸法が一貫しています。その中で、片面プラスチックパレットは最も広く使用されているタイプです。これは、滑り止めテクスチャーを備えた強化された上部デッキ（グリッドまたはソリッド）と、2 方向または 4 方向からのフォークリフト/フォークエントリー用の 9 フィートまたは 3 つの縦ランナーで構成される下側を備えています。底板はありません。

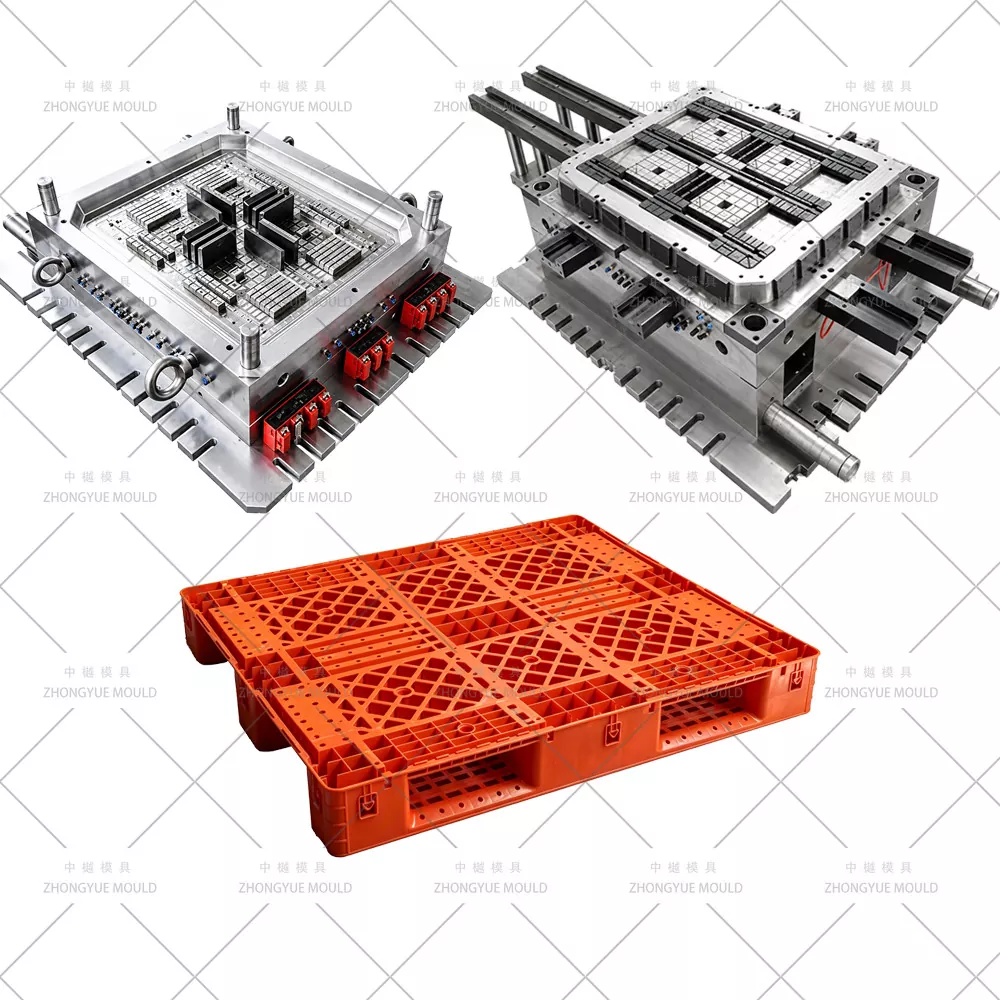

プラスチック片面パレット金型は、溶融した HDPE または PP をコスト効率の高い軽量の積載プラットフォームに成形する大型射出成形金型です。 ZHONGYUE MOLD (中国、台州市黄岩) では、標準ユーロ (1200×800mm)、ISO (1200×1000mm)、および特注サイズに対応したカスタム片面パレット金型を設計および構築しています。これには、モールドフロー検証済みのゲート、ベリリウム銅 (BeCu) 冷却、および精密加工された 9 脚の離型システムが搭載されています。
|
パレットのサイズ |
パレット資材 |
パレットの種類 |
耐荷重 |
||
|
400×300mm |
高密度ポリエチレン (HDPE) |
入れ子式パレット |
軽量：最大500kg |
||
|
金型名 |
プラスチック片面パレット金型 |
||||
|
金型材質 |
P20、2738、718H、NAK80、2316、S136、H13など |
||||
|
モールドベース |
自作、LKM、DME、ASSAB |
||||
|
キャビティ |
シングル/マルチ |
||||
|
ランナー |
コールドランナーとホットランナー |
||||
|
ホットランナーブランド |
マスター、ハスキー、ユウドなど |
||||
|
デグシンソフトウェア |
UG：青砥CADなど |
||||
|
金型の寿命 |
5,000万～1億ショット/5～6年、メンテナンスが良好な場合は10年でも使用可能 |
||||
|
T1時間 |
45～60日 |
||||
|
プラスチック素材 |
PP・ABS |
||||
|
ゲートタイプ |
ピンポイントゲート、エッジゲート、サブゲート、フィルムゲート、バルブゲート、オープンゲートなど |
||||
|
金型の表面処理 |
EDM、テクスチャー、高光沢研磨 |
||||
|
品質システム |
ISO9001 |
||||
|
HSコード |
8480719090 |
||||
|
起源 |
中国浙江省黄岩 |
||||
|
パッケージ |
木製ケース |
|
|||
|
金型材質 |
硬度 |
金型の寿命 |
|||
|
P20 |
HRC 28-33 |
>300,000 ショット |
|||
|
718 |
HRC 33-36 |
>500,000 ショット |
|||
|
H13 |
HRC >43 |
>800,000 ショット |
|||
|
2344 |
HRC >48 |
>800,000 ショット |
|||
|
S136 |
HRC 48-52 |
>1,000,000 ショット |
|||
次のプラスチック パレット金型プロジェクトを明るくしましょう。
|
タイプ |
構造 |
フォークエントリー |
最適な用途 |
制限 |
|
片面パレット金型 |
トップデッキ + 9 フィート / ランナー 3 枚。ボトムデッキなし |
4ウェイ（9レッグ）または2ウェイ（ランナー） |
一方向のエクスポート、軽度から中程度の負荷、コスト重視のアプリ |
特別に強化されない限りラックに取り付けることはできません |
|
両面パレット金型 |
上部 + 下部デッキ;フラットまたはグリッド |
4ウェイ |
頑丈なラック、再利用可能なループ |
金型と材料のコストが高くなる |
|
ラックマウント可能な片面 (強化) |
極厚リブ+スチール補強スロット |
4ウェイ |
選択的ラッキング (金属バー付き) |
インサート成形またはより厚い壁が必要 |
ZHONGYUE はあらゆるタイプの金型を供給しており、Single Face は引き続き当社のパレット金型の輸出分野で最大の量を誇ります。
片面パレット金型は巨大で (金型重量 8 ～ 15 トン)、高い型締力がかかります (1600T ～ 2800T の機械)。

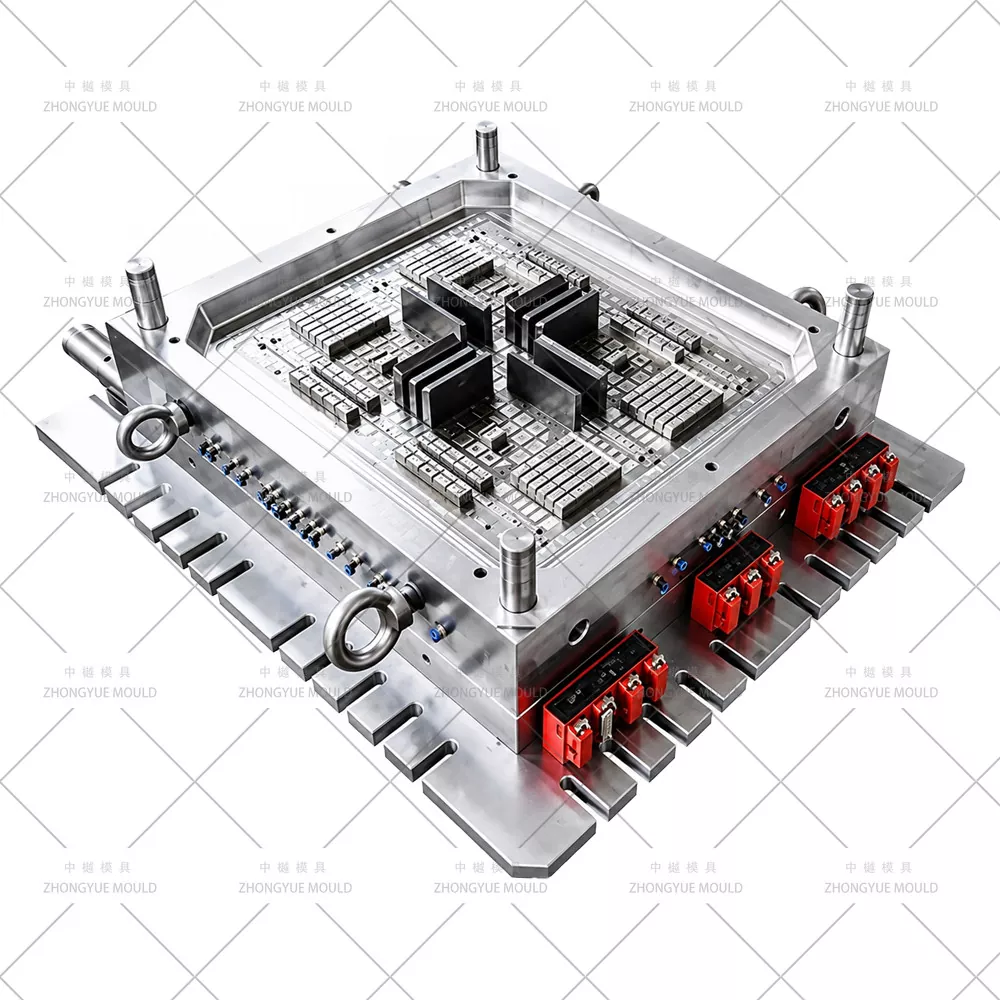

モールドベース: 強化された S50C / P20 プリハードンベース (保圧によるキャビティのたわみを防ぐためにサポートピラーを厚くしました)。
キャビティ/コアインサート: 718H (1.2738、HRC 33 ～ 38) 標準。 H13 (1.2344、HRC 44 ～ 48) 大量 / リサイクル HDPE の実行用。
摩耗部品: スライド ブロック、アングル ピン、エジェクター スリーブは窒化処理または摩耗プレートが取り付けられています。
大型の片面パレット (デッキ Ø 1100 ～ 1200mm) には、次の目的で 8 ～ 16 ドロップのバルブゲートまたはオープン ホット ランナー システム (YUDO / Anole / Synventive 互換) が必要です。
薄いデッキリブと厚いフットエリアを同時に充填します。
荷重がかかるトップデッキのウェルドラインを避けてください。
コールドスプルーの排除 → サイクル短縮
予算に敏感なスタートアップ企業向けに、シーケンシャル ピンポイント ゲートを備えた 3 プレート コールド ランナー設計も提供しています。

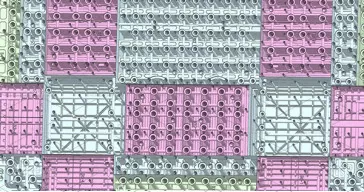

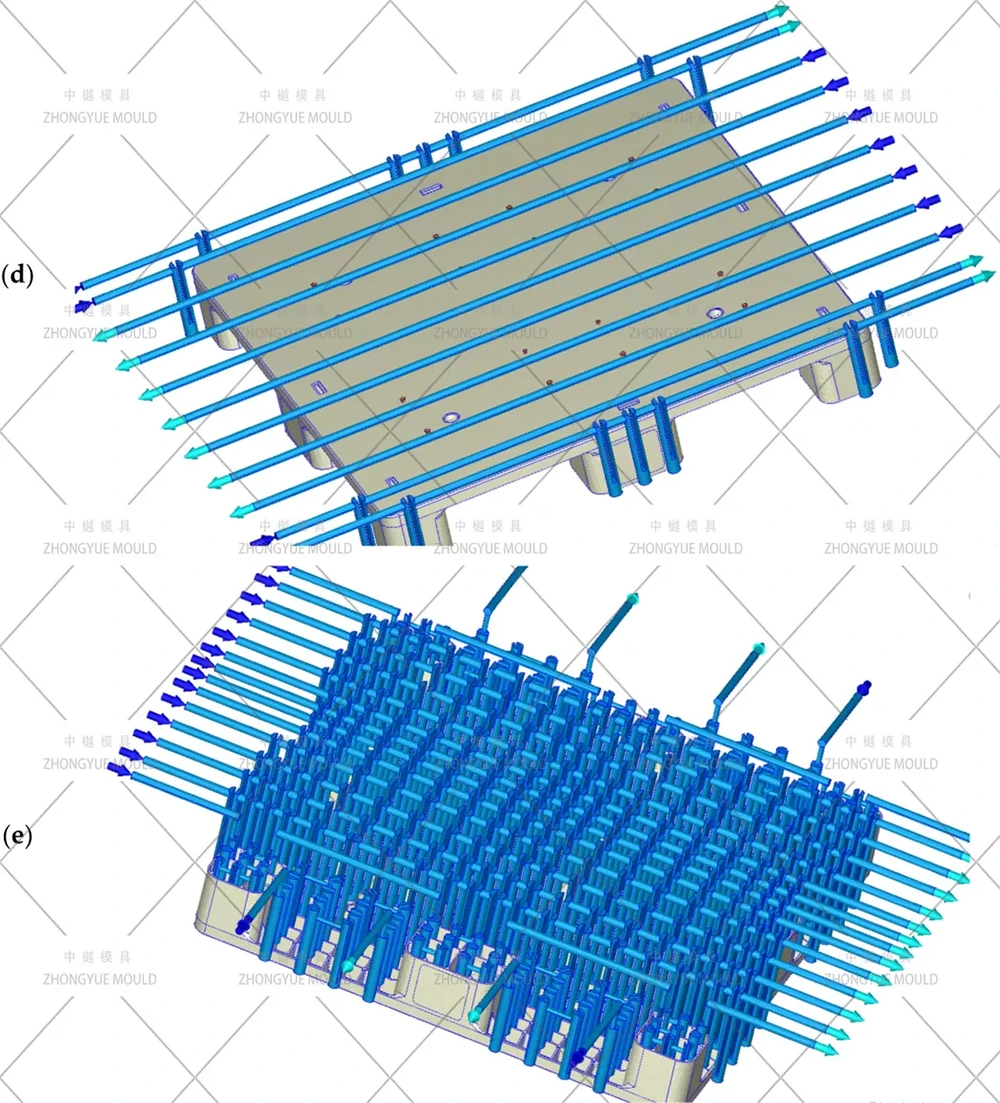

パレット金型には、脚とデッキの接合部に厚い交差ゾーンがあり、これが主要な熱トラップとなります。当社の冷却戦略:
9 本の脚のそれぞれに深穴バッフルとバブラーを装備
デッキとリブの交差部と中央ハブに Mold-Max / BeCu インサートを採用
個別の流量調整器を備えた並列水回路 → 標準サイクル時間 70 ～ 120 秒 (パレット重量 6 ～ 15 kg)

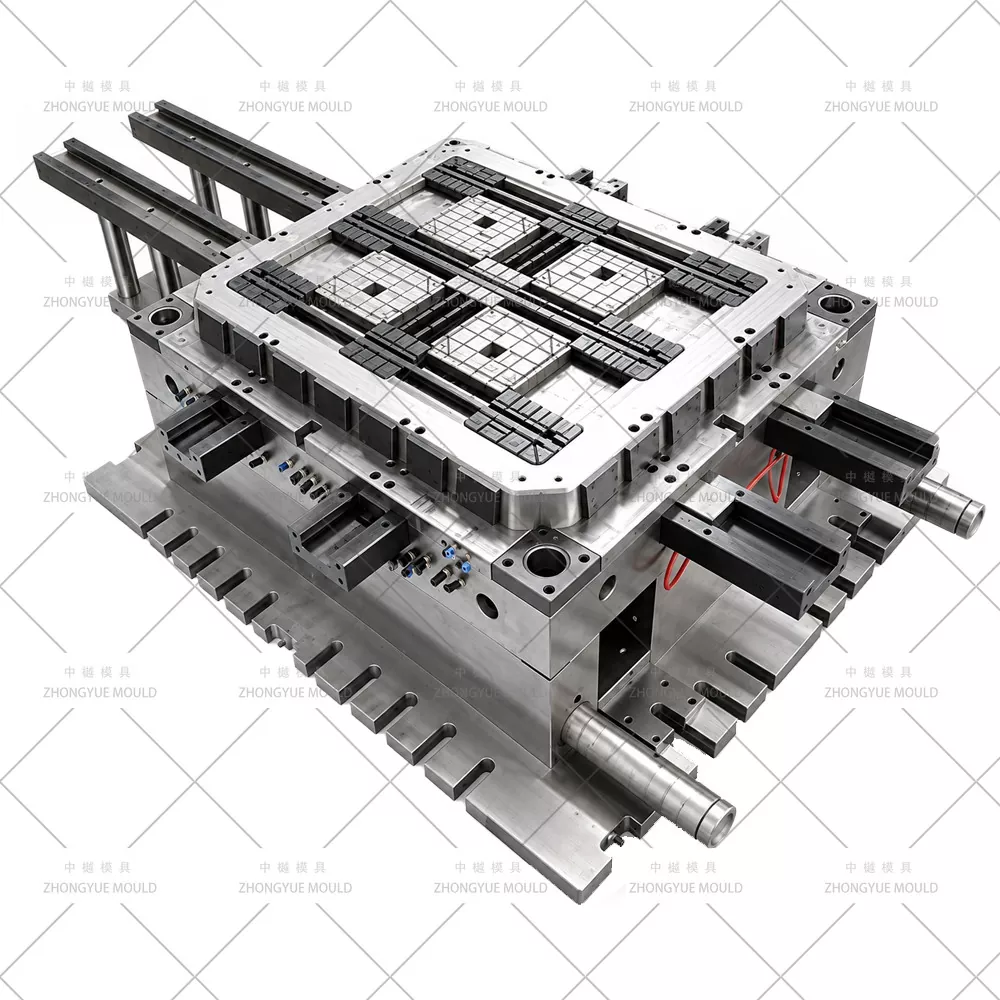

テーパード フィート/ランナーは、積極的なアクションを必要とするアンダーカットです。
油圧シリンダー + アングルリフターまたは脚側壁用のカム駆動スライド
フルストロークをサポートする長いガイドピラーを備えたエジェクターブロック/ストリッパープレート
オプションの早期エジェクト機構 (金型が 5 ～ 10mm 開く → エジェクト開始) によりマシンサイクルを短縮
トップデッキにはダイヤモンド/点描の滑り止めパターンのテクスチャーが施されています。足の裏は滑らかな場合もあれば、軽い質感のある場合もあります。
エンボス加工の会社ロゴ、RFID ポケット、日付コード キャビティ、バーコード領域 - すべてがアートワークごとに統合されています。
実証済みの実績 – 数百個の 9 フィートおよびランナー タイプの片面パレット金型をヨーロッパ、東南アジア、中東、南米に出荷しています。

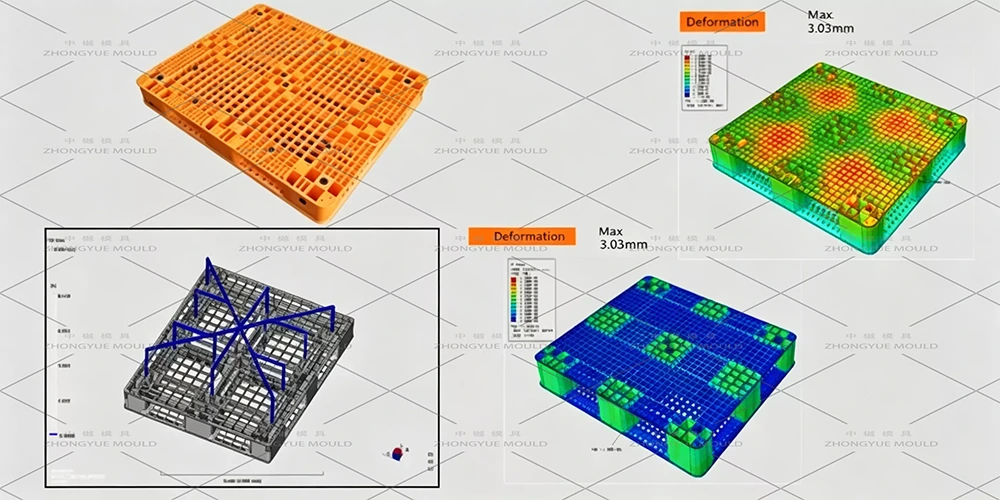

事前のモールドフロー解析 – 鋼材の切断前にゲートの位置と冷却を検証し、ヒケや過度の反りを排除します。

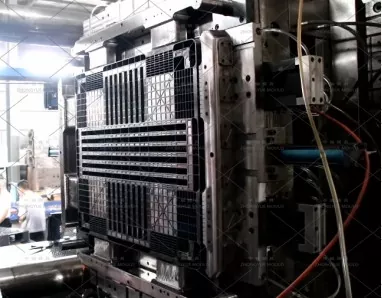

透明性のある QC – 毎週の進捗写真 → T0 試用ビデオ + サンプル寸法レポート → 出荷前の最終チェック。
フルスペアパーツキットとサポート - 追加のスライド、シール、ヒーターバンドが含まれています。リモートでのトラブルシューティングが可能です。
