プラスチック両面パレット金型

プラスチック両面パレット金型 – ZHONGYUE MOLD の高耐久リバーシブルパレット射出成形金型

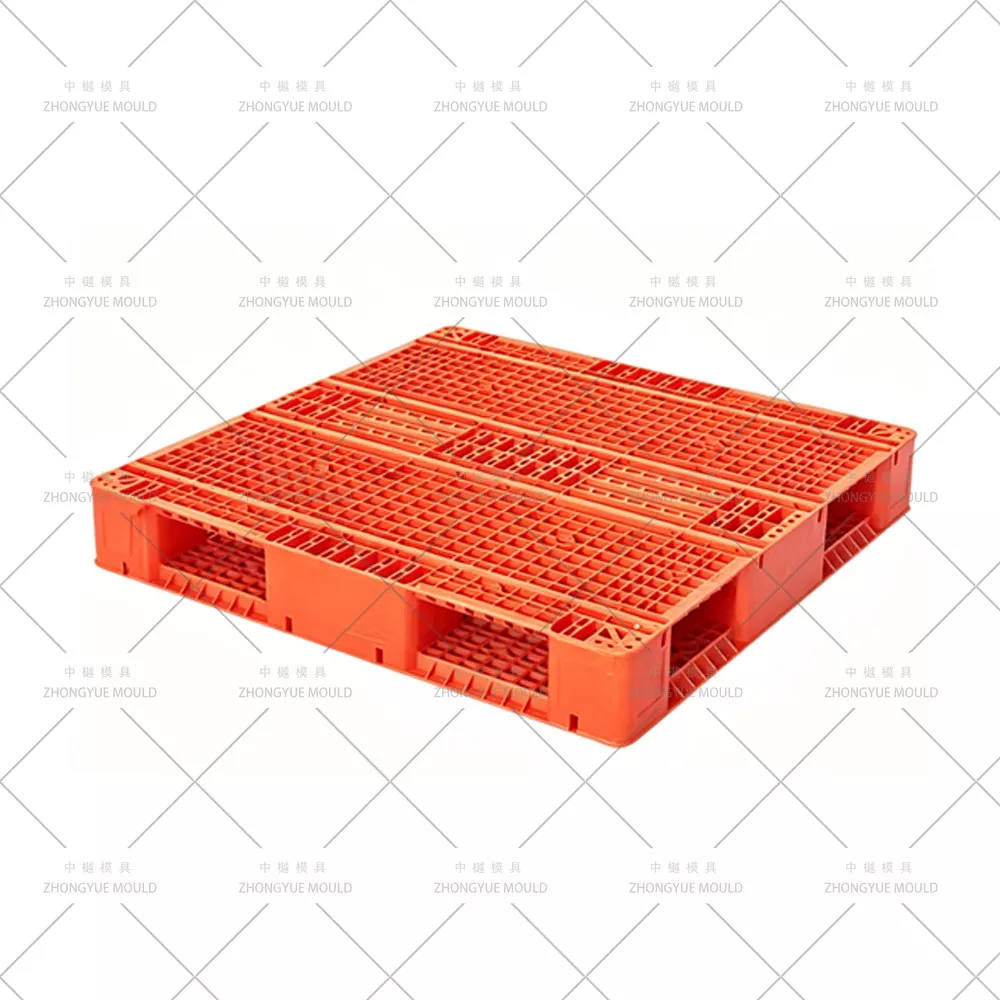

大量の物流、自動倉庫、輸出輸送では、両面プラスチック パレットがゴールドスタンダードです。片面パレットとは異なり、両面パレットには上部デッキと下部デッキの両方があり、裏返してどちらの側でも使用できるリバーシブルな使用が可能です。強化リブと適切な厚さで設計された場合、両面パレットはラックに収納可能 (選択ラックでは最大 1,500 ～ 1,800 kg) できるため、食品および飲料、医薬品、化学薬品、および自動車のサプライ チェーンに最適です。

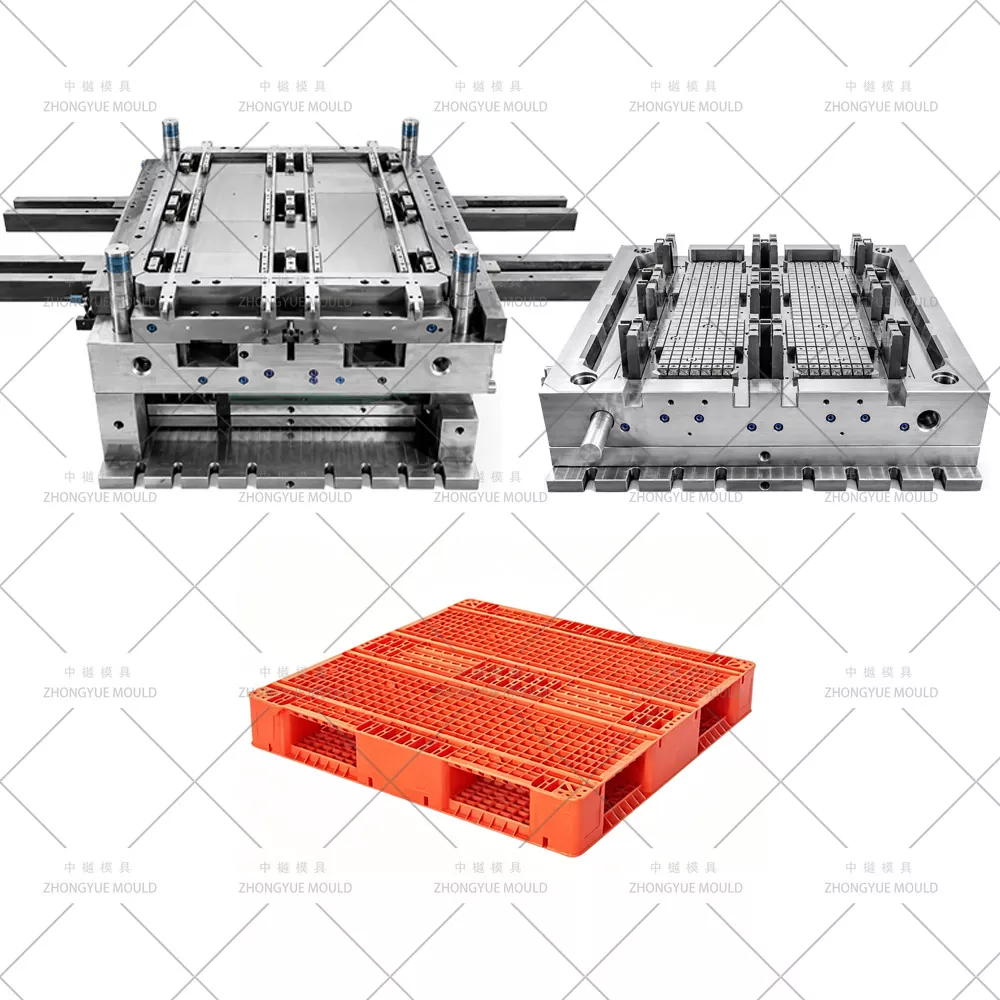

プラスチック両面パレット金型は、溶融した HDPE/PP をこれらの高荷重リバーシブル パレットに成形する大型の精密射出ツールです。 ZHONGYUE MOLD (中国、台州市黄岩) では、標準 ISO (1200×1000mm)、ユーロ (1200×800mm)、および完全にカスタマイズされた寸法に対応するカスタム両面パレット金型の設計と構築に 15 年以上の経験があり、モールドフロー検証済みの充填、ベリリウム銅 (BeCu) 冷却、およびバルブゲート ホット ランナー システムを備えています。

プラスチックパレット金型の仕様:

次のプラスチック パレット金型プロジェクトを明るくしましょう。

両面パレット金型と片面パレット金型 – 主な違い

特徴	両面パレット金型	片面パレット金型
構造	トップデッキ + ボトムデッキ (グリッドまたはソリッド); 9ブロック / 外周ベース	トップデッキ + 9 フィート / ランナー 3 枚。ボトムデッキなし
可逆	✅ はい – 両面で使用可能	❌ いいえ
ラック収納可能	✅ 強化リブ/スチールインサートオプションでラックに収納可能	❌ 通常はラックに収納できません
耐荷重	静的: 最大 6,000 kg / 動的: 最大 2,500 kg / ラック時: 最大 1,800 kg	下部 - 通常は輸送/保管のみに使用します
金型の複雑さ	より高い – デュアルデッキリブネットワーク、より深いコア、より多くの冷却ゾーン	中程度 – シングルデッキ + レッグ
標準的なサイクルタイム	90～150秒（パレット重量15～28kg）	70～120秒

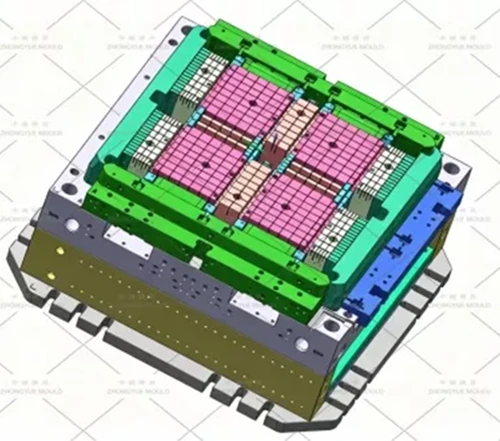

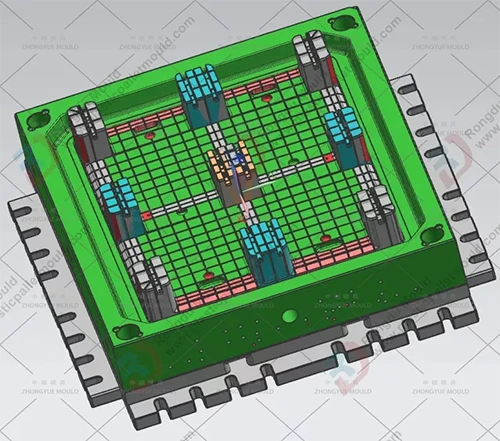

ZHONGYUE がプレミアム両面パレット金型を設計する方法

① 100 万発の寿命を実現する正しい鋼材の選択

両面パレット金型は、最大の射出成形ツールの 1 つです (金型重量 12 ～ 20 トン以上)。以下を指定します。

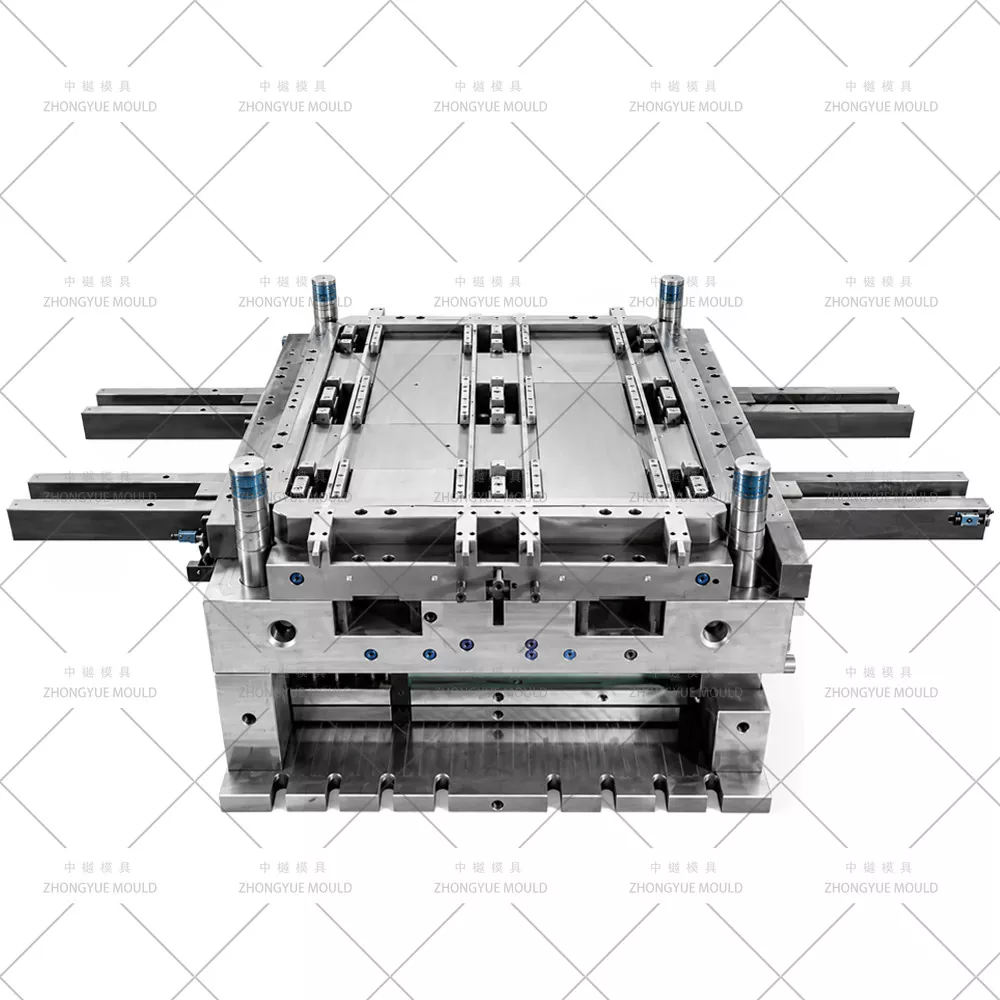

モールドベース: パック圧力によるコア/キャビティの曲がりを防ぐための追加のサポートピラーを備えた強化された S50C / P20 プリハードンベース。

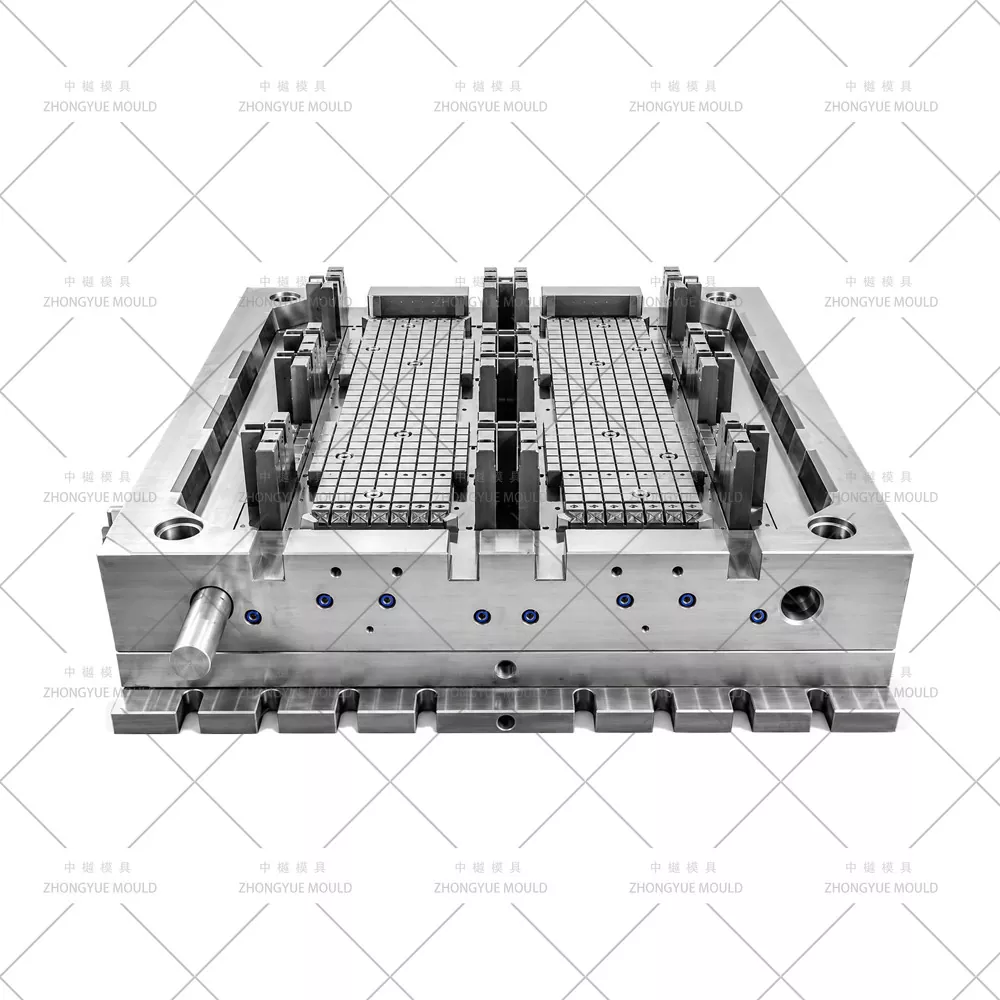

キャビティ/コアインサート: 718H (1.2738、HRC 33 ～ 38) 標準。 H13 (1.2344、焼入れおよび焼き戻し HRC 44 ～ 48) は、大量またはリサイクル HDPE の実行用。鏡面研磨ゾーンにはオプションの S136。

熱処理と硬度: メインコア/キャビティは HRC 28 ～ 32 (P20) または HRC 33 ～ 38 (718H) に処理されます。スライドやエジェクタースリーブなどの摩耗部品は窒化処理されており、耐用年数が 500,000 ～ 1,000,000 ショット以上に延長されています。

②バランス型多点ホットランナーシステム

大型のダブルデッキパレットでは、上部と下部のデッキに 12 ～ 20 以上のドロップ (バルブ ゲートまたはオープン ホット ランナー) を分散する必要があります。

厚いブロック領域と薄いデッキリブを同時に充填します。

荷重がかかる部分のウェルド ラインを最小限に抑えます

コールドスプルーを排除 → サイクル短縮&再生材ロスなし

YUDO / Synventive / Anole マニホールドと互換性があります

(パイロットラン用に、3 プレート コールド ランナーの設計も提供しています。)

③ 高度な冷却 – BeCu インサートとゾーン回路

デッキとブロックの接合部の厚いリブの交差部分は熱がこもります。当社の冷却戦略:

9 つのサポート ブロックのそれぞれに深穴バッフルとバブラーを装備

デッキリブ交差部とセンターハブにベリリウム銅 (BeCu / Mold-Max) インサートを採用し、20 ～ 30% 高速の熱抽出を実現

流量調整器を備えた独立したゾーン水回路 → 均一な温度 → 反りを最小限に抑える

一般的なサイクル時間: 80 ～ 130 秒 (パレットの重量と厚さによって異なります)

④ デュアルデッキ脱型システム

上部と下部のデッキの両方にアンダーカット/リブ ネットワークがあります。

油圧シリンダー+アングルリフター/ブロック側壁用カムスライド

フルイジェクトストロークをサポートする非常に長いガイドピラーを備えたストリッパープレート/大型エジェクターブロック

オプションの早期取り出しリンケージ (金型が部分的に開く → 取り出し開始) により、サイクルあたりの秒数を短縮します

⑤ 滑り止めテクスチャとカスタマイズ

ダイヤモンド/点描の滑り止めパターンのテクスチャーを施した上下のデッキ (Ra カスタマイズ可能)

エンボス加工の会社ロゴ、RFIDタグポケット、日付/ロットコードキャビティ

ラックマウント可能なパレット用のオプションのスチール補強スロット設計 (金属バーインサート成形)

両面パレットの代表的な用途

食品および飲料: FDA 準拠の HDPE、簡単に洗浄できる滑らかな表面、破片なし → 瓶詰めラインや乳製品工場にとって衛生的

製薬およびクリーンルーム: 脱落のない、滑らかなデッキ。オプションの静電気防止剤配合

自動車および重工業: エンジン ブロック、鋳物、コンポーネントに対する高い静的/動的負荷

コールド チェーンと輸出: ISPM-15 は免除されます。 –40°C ～ +80°C で動作します。リバーシブルデッキにより耐用年数が延長されます

自動倉庫 (AS/RS): 4 方向フォークリフト/パレット ジャッキ エントリ。コンベアシステム向けの寸法安定性

両面パレット金型に ZHONGYUE MOLD を選ぶ理由

実証済みの大判経験 – 数百のパレット金型 (片面/両面、ネスト可能、ラック可能) がヨーロッパ、南北アメリカ、東南アジア、中東に輸出されています。

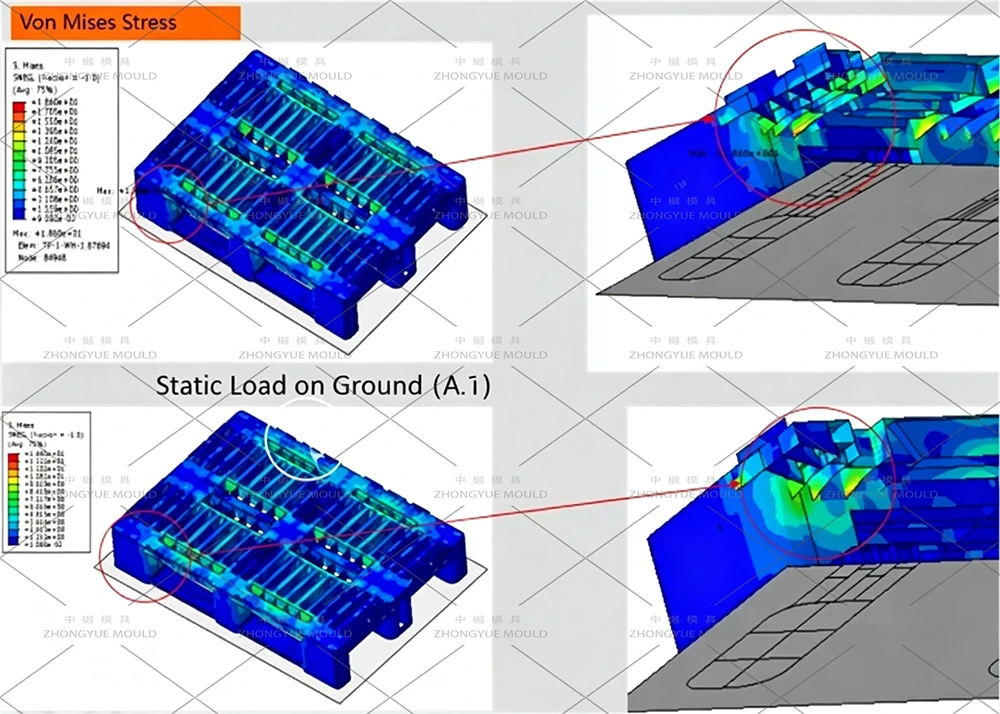

スチールを切断する前のモールドフローと DFM – リブ交差部のヒケを排除するために、充填パターン、冷却均一性、反りをシミュレーションします。

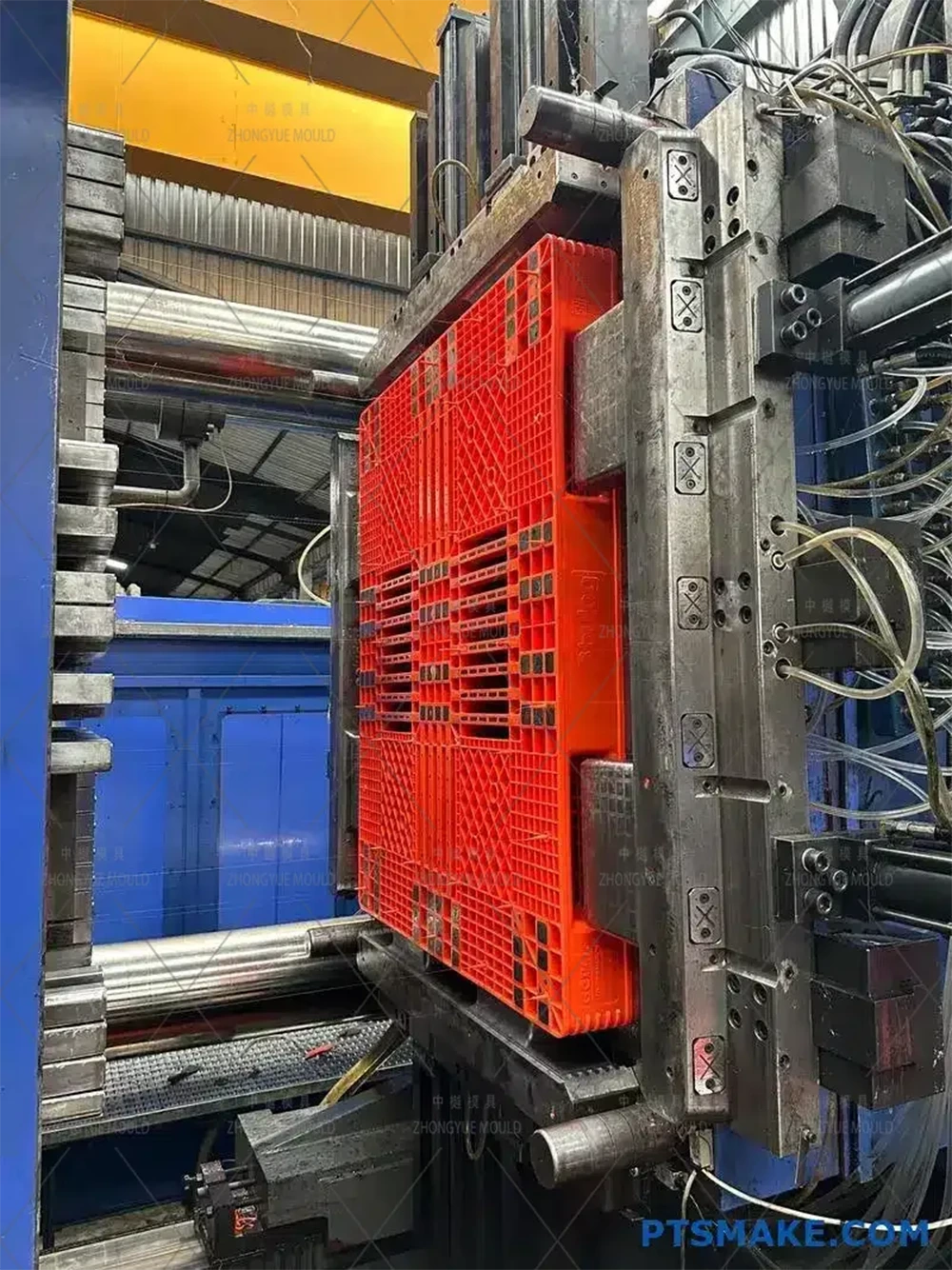

透明なプロセス – 毎週の加工写真 → T0 トライアルビデオ + サンプル寸法レポート → 出荷前の最終検査。

完全なスペアとサポート – 摩耗部品のフルキット、メンテナンスマニュアル、およびリモートトラブルシューティング。
