プラスチックの入れ子式パレット金型

プラスチック入れ子式パレット金型 – 省スペースの入れ子式プラスチックパレット用射出成形金型

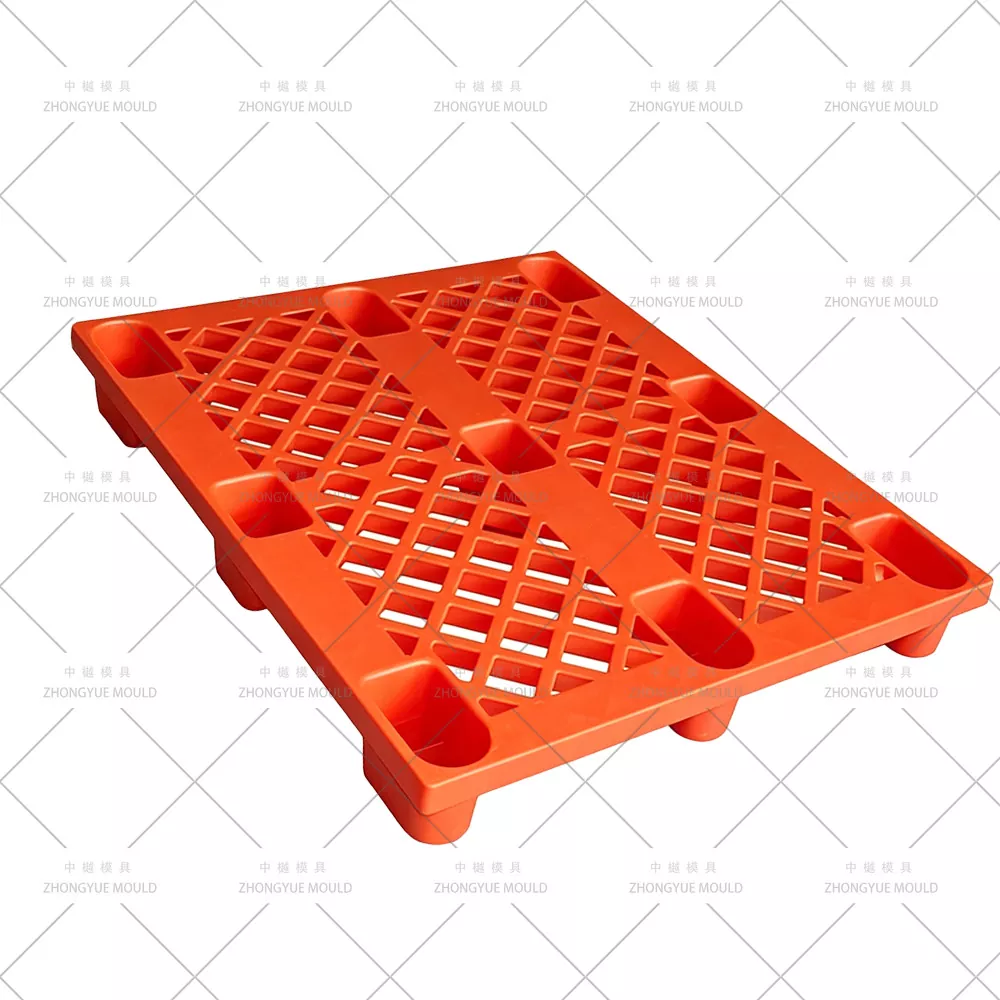

プラスチック パレットは、衛生的で破片がなく、ISPM-15 を免除されており、倉庫保管、食品加工、輸出物流における長期流通向けに構築された、木材に代わる最新の代替品です。中でも、ネスタブルプラスチックパレット（9フィート・オープンデッキネスタブルパレット）は、空パレット同士をネストすることができ、返送貨物量を30～50％削減できるため、特に人気があります。

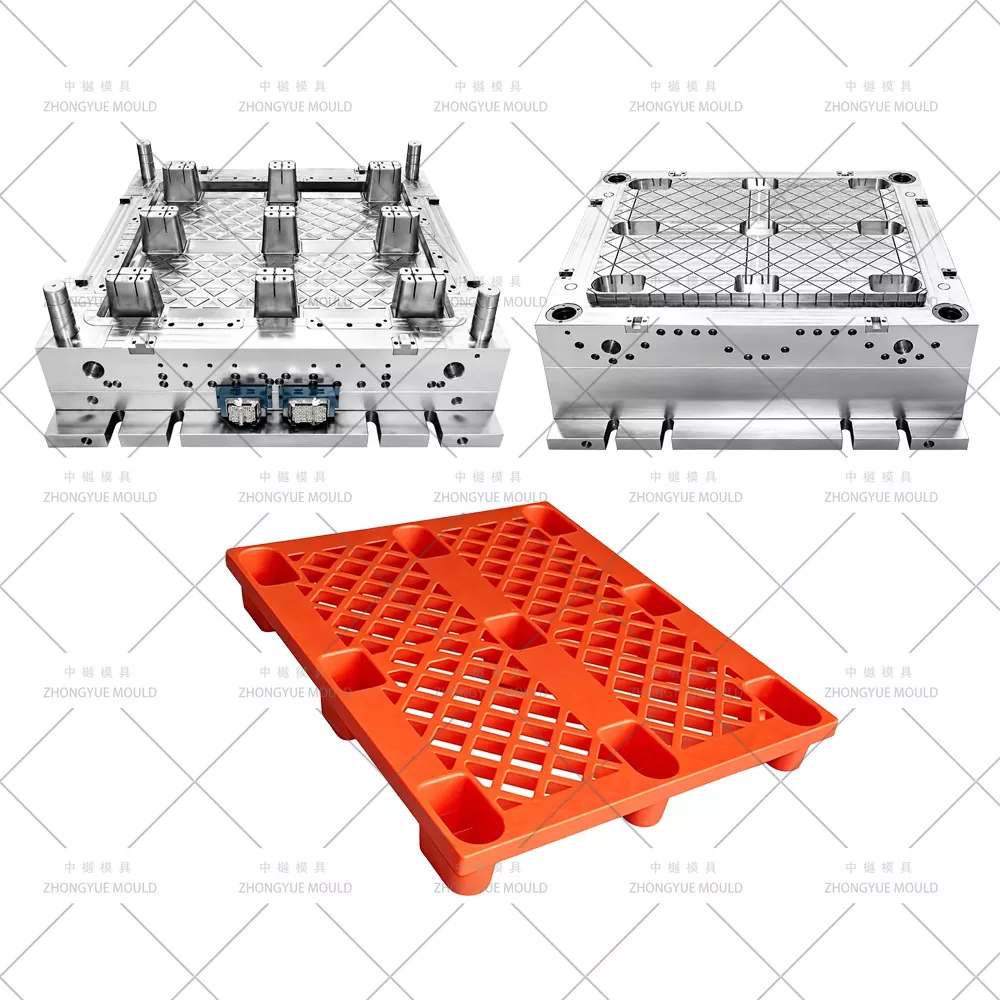

プラスチック ネスタブル パレット モールドは、溶融した HDPE または PP を軽量で強化されたパレットに成形する精密射出ツールです。 ZHONGYUE MOLD (中国、台州黄岩) では、世界中の顧客向けにカスタムのネスト可能なパレット射出成形金型を設計および構築しています。モールドフロー解析、硬化鋼インサート、高効率冷却を組み合わせて、100 万ショットの耐久性と短いサイクル時間を実現します。

プラスチックパレット金型の仕様:

次のプラスチック パレット金型プロジェクトを明るくしましょう。

入れ子型と積み重ね可能なパレット型 – 違いは何ですか?

ZHONGYUE は上記のすべてのタイプの金型を供給しており、ネスト可能 (9 脚 / 3 ランナーのネスト可能グリッド) は当社で最も輸出されているカテゴリの 1 つです。

ZHONGYUE が高性能の入れ子式パレット金型を構築する方法

① 長寿命を実現する正しい鋼材の選択

入れ子式パレット金型は、複雑なリブ キャビティを備えた大型 (通常は 1100×1100mm または 1200×800mm) です。以下をお勧めします。

モールドベース: たわみに耐える補強リブを備えたプリハードン P20 (HRC 28 ～ 33) または強化 50/60# スチール。

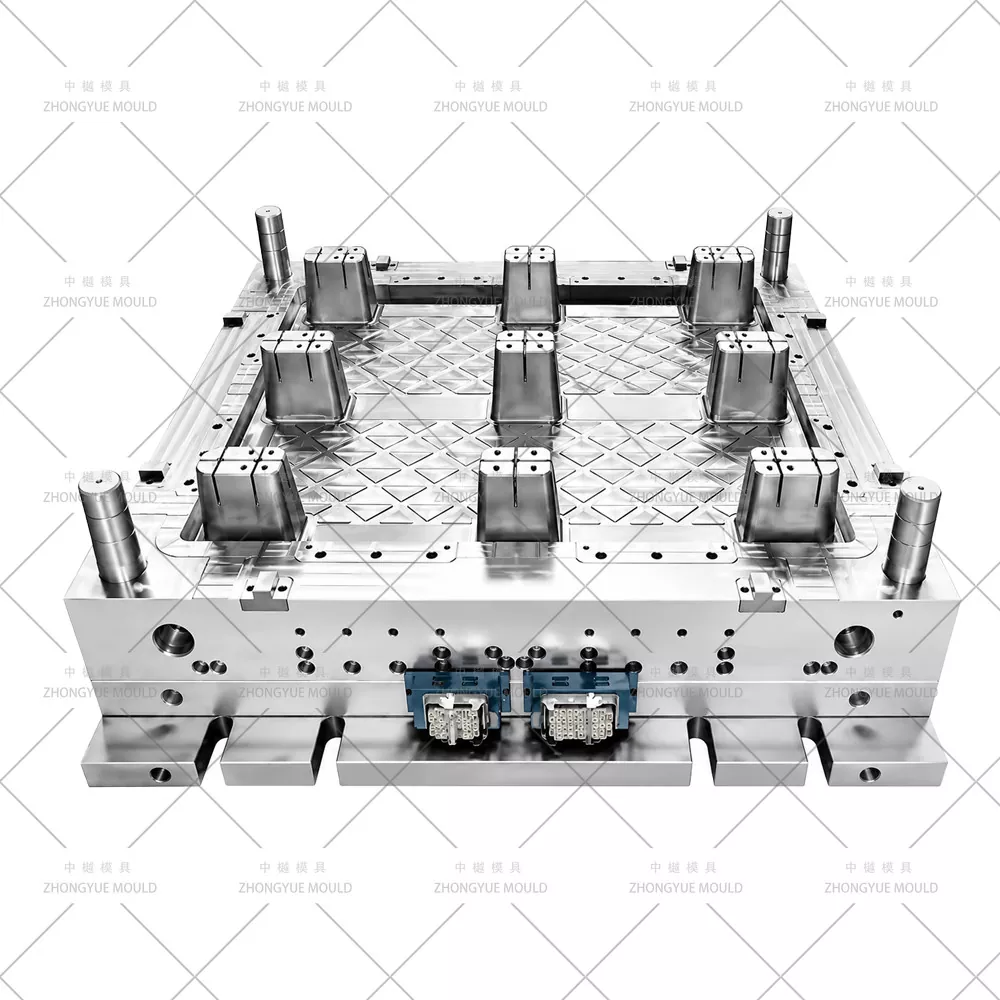

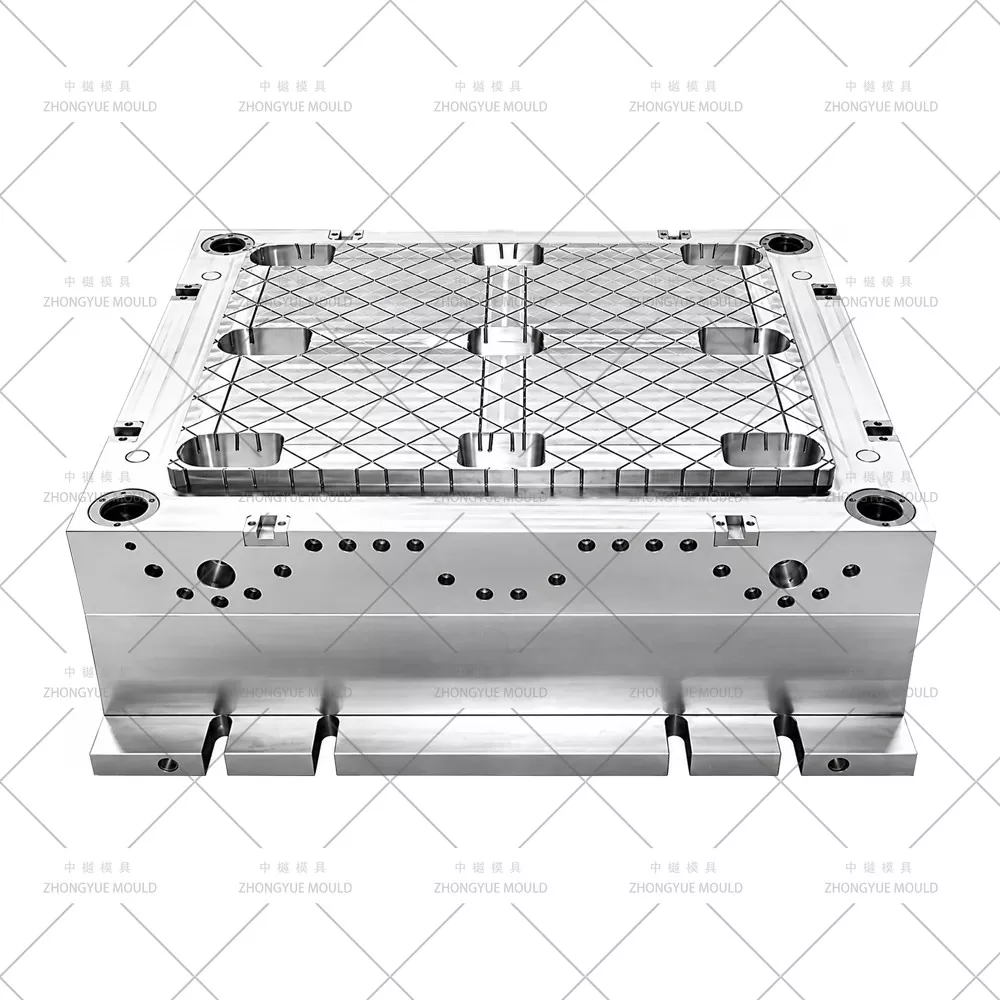

キャビティ/コアインサート: 標準ラン用 718H (1.2738、HRC 33 ～ 38)。 H13 (1.2344、焼入れおよび焼き戻し HRC 44 ～ 48) は、大量生産またはリサイクル材料生産向けです。

摩耗部品: 窒化処理されたスライディング ブロック、角度付きリフター、エジェクター スリーブにより耐用年数が延長されます (500,000 ～ 1,000,000 ショット以上)。

② 最適化された冷却システム

パレット金型はリブの交差部が厚く熱を逃がしません。私たちは以下を設計します:

バッフル、バブラー、キャビティとコアの両方の深穴チャネル。

BeCu (ベリリウム銅) をホットスポット領域 (センターハブ、脚ベース) にインサートして冷却を促進し、パレットの重量 (通常 6 ～ 15 kg) に応じてサイクル時間を 90 ～ 150 秒に短縮します。

③ 充填・ランナーオプション

ホット ランナー (マルチドロップに推奨): デッキ/リム全体に分散されたバルブ ゲートまたはオープン ゲートを備えたバランスの取れたマニホールドで、大きな薄肉領域を均等に充填し、ヒケを回避します。

コールドランナー / 3 プレート: 少量のスタートではコスト効率が高くなります。スプルー/ランナーの取り扱いが必要です。

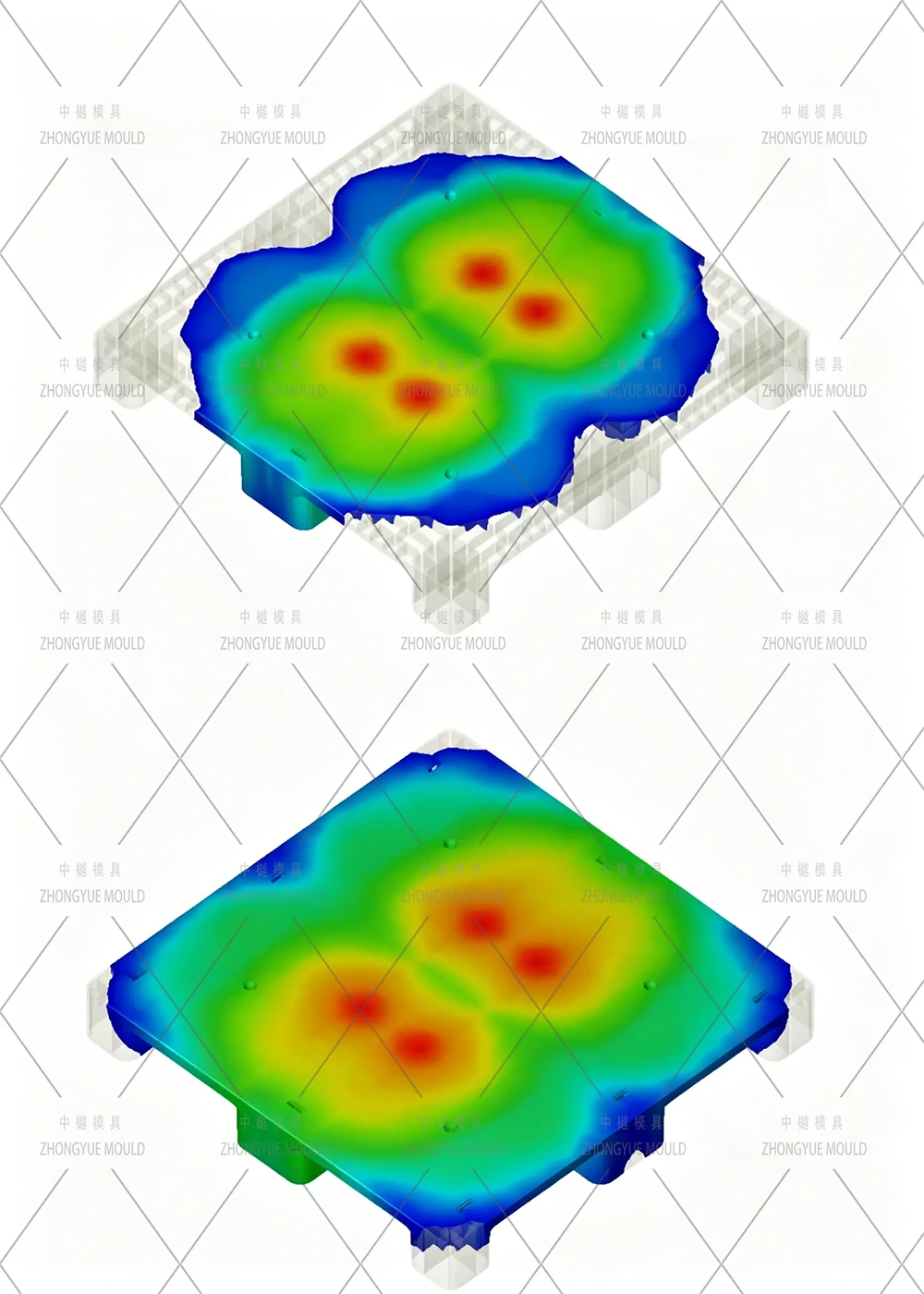

モールドフロー解析により、非対称のネスト可能な脚のジオメトリのバランスのとれた充填と最小限の反りを保証します。

④テーパー脚の精密脱型

入れ子式パレットには、アンダーカットのある先細の 9 フィートの脚が付いています。当社の金型は以下を使用します。

油圧シリンダー + アングルリフターまたは脚側壁用のカム駆動スライド。

完全な排出ストロークをサポートするのに十分な長さのガイド付きピラーを備えたストリッパー プレート/イジェクター プレートは、大型パレットに不可欠です。

⑤ 表面とブランドのカスタマイズ

ご要望に応じて、キャビティは石のテクスチャー、滑り止めパターン、または鏡面研磨にすることができます。

エンボス/デボス加工の会社ロゴ、RFID タグ ポケット、日付/ロット コードが金型設計に統合されています。

生産前の簡単な金型ケア (オリジナルのコンテンツから)

金型表面を防錆油で洗浄し、残留物/破片がないか確認します。

冷却チャネルに障害がないことを確認してください。詰まりがないことを確認します。

ガイドピン、スライド、エジェクターピンの潤滑と摩耗を検査します。

クランプネジを締めます。本格的な生産の前に、ドライサイクルと低圧トライアルを実行します。

なぜZhongyueモールドなのか？

包装および物流金型の製造に 15 年以上の経験を持つ ZHONGYUE は、ネスト可能なパレット金型、飲料箱、野菜箱、回転ボックスをヨーロッパ、北アメリカ、東南アジア、中東に供給してきました。

鋼材切断前の完全な DFM + モールドフロー解析

透明性の高い製品アップデートと T0 トライアルビデオ/サンプルレポート

完全なスペアパーツキットとアフターセールステクニカルサポート

国際品質の鋼材と機械加工による競争力のある価格

ネスト可能なパレット金型プロジェクトを開始する

標準的な 1200 × 800 mm 9 脚の入れ子式パレット金型が必要な場合でも、特別なリブ パターンとブランディングが施された完全にカスタマイズされたデザインが必要な場合でも、当社のエンジニアリング チームがいつでもお手伝いいたします。
