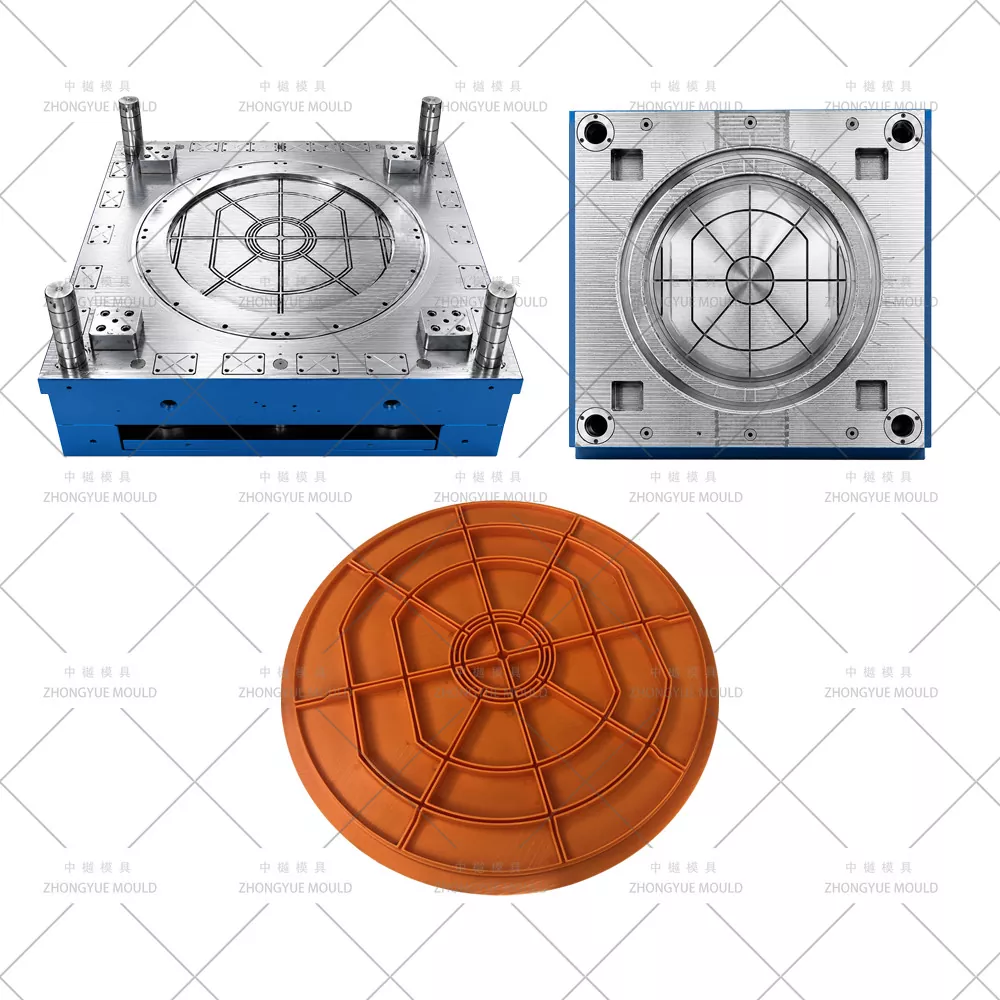

プラスチック PP DN1000 マンホール カバー金型

プラスチック PP マンホール カバー金型 – ZHONGYUE MOLD の検査室カバーおよびフレーム射出成形金型

ベース → 延長シャフト → リダクションコーン → カバーとフレームで構成される完全なプラスチック検査チャンバーシステムでは、最上部のコンポーネントは安全な歩行/車上アクセス、コーンまたはシャフトとの防水シール、滑り止め歩行面、および標準の透明な開口部 (Ø315mm / Ø450mm / Ø600mm) との互換性を提供する必要があります。

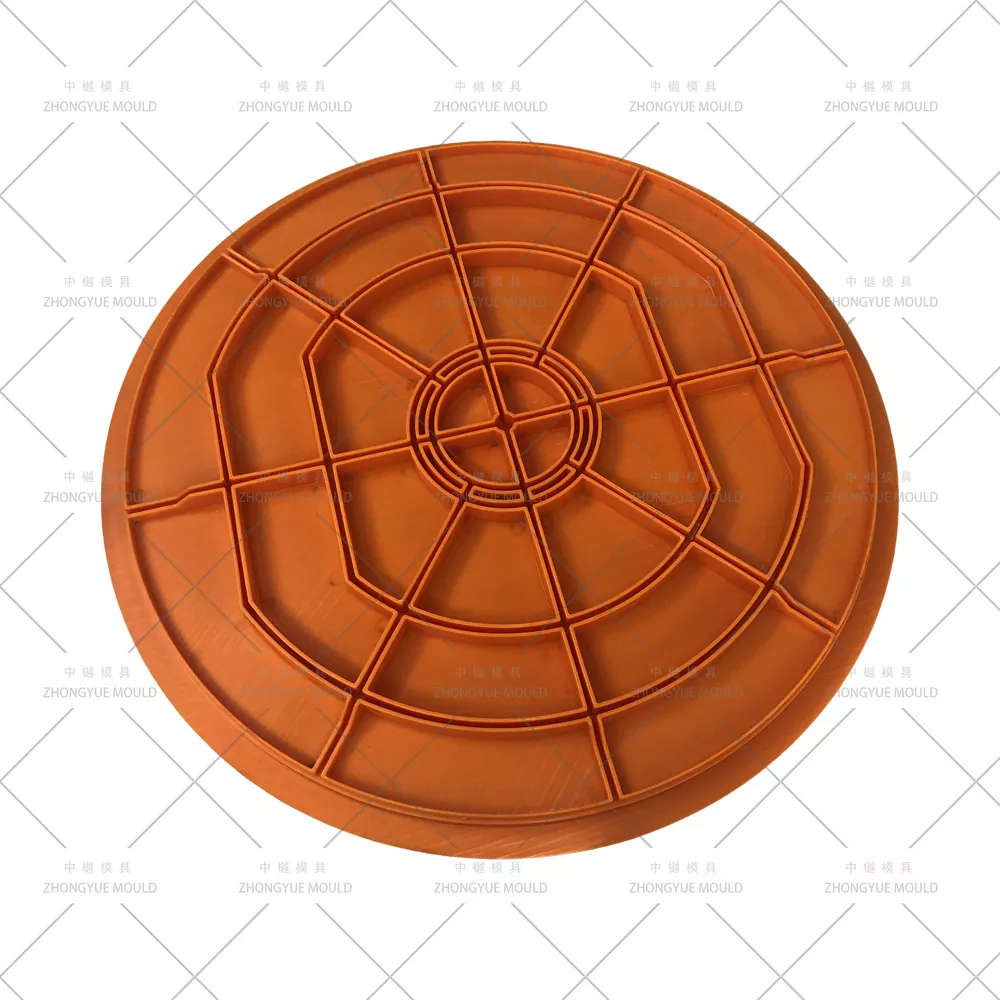

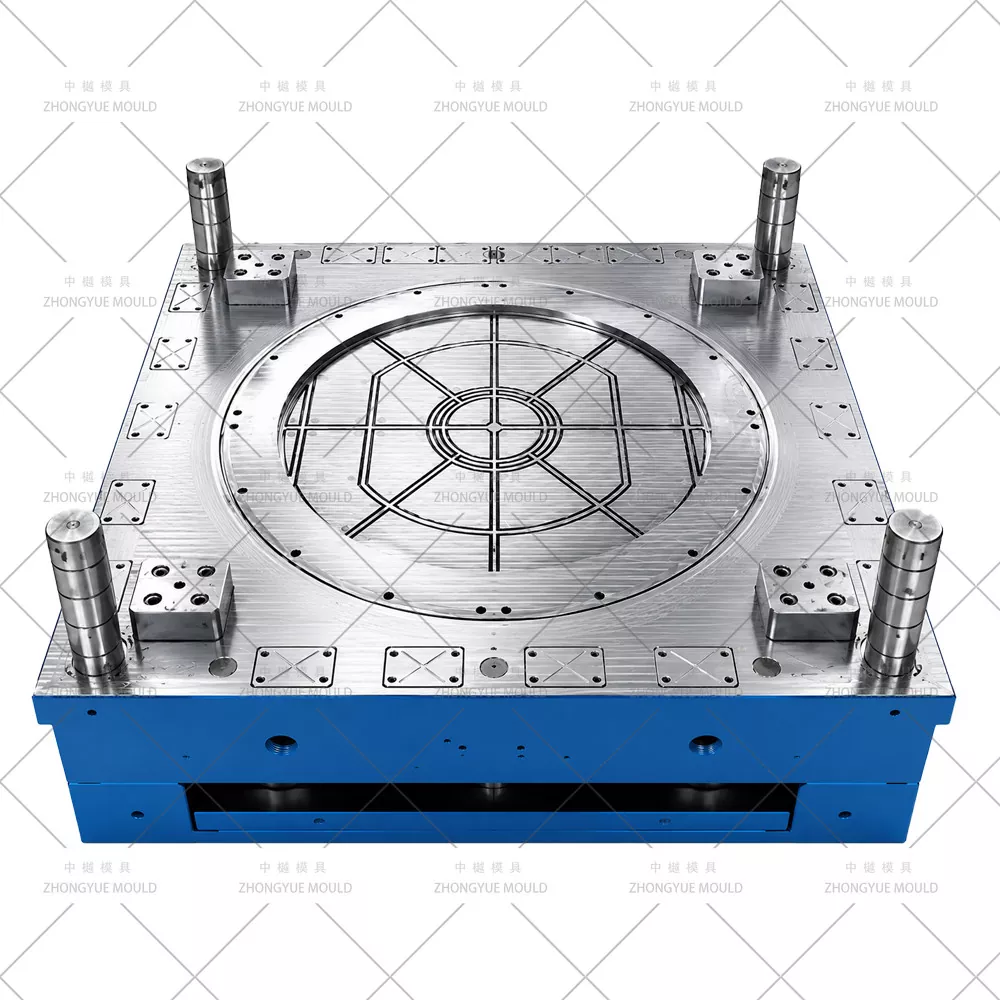

プラスチック PP DN1000 マンホール カバー金型は、ポリプロピレン (PP、MFI 2 ～ 6) からカバー蓋 (スチール補強スロット付きの場合もあります) とそれに対応する PP フレーム (正方形または円形) を製造する精密射出成形ツールで、多くの場合一体成形された滑り止めパターンと EPDM/O リング シール溝が付いています。 ZHONGYUE MOLD (中国、台州市黄岩市) では、EN 124 / EN 13598-2 に準拠した検査室カバー用の金型を製造しています。軽負荷用 (A15/B125) から重負荷用 (C250/D400、複合材/スチールインサートオプション付き) まで用意されており、718H 鋼、バッフル冷却、鏡面/テクスチャー仕上げのキャビティで設計されています。

プラスチックマンホール金型の仕様:

代表的な技術仕様 – PP マンホール カバーおよびフレーム金型

次のプラスチック マンホール モールド プロジェクトを明るくしましょう。

一般的なマンホールの蓋とフレームの構成

注: DN1000 検査チャンバー システムの場合、アクセス カバーは通常、Ø1000mm のカバーではなく、Ø315mm または Ø450mm の透明な開口部 (DN1000→DN450 コーンまたは DN450 シャフト アダプタの上部に取り付けられます) です。

ZHONGYUE が高品質のマン​​ホール カバーの金型を設計する方法

① 鋼材の選択 – 摩耗とコストのバランス

カバー金型はベース/シャフトよりも小さいですが、細かい表面仕上げが必要です。

金型寿命：50万～100万ショット。

② 最適化された冷却とサイクルタイム

カバー (厚さ 5 ～ 12 mm) とフレーム (壁 6 ～ 10 mm) は比較的早く冷えますが、シールの溝とヒンジ/ラッチのボスは熱を閉じ込めます。

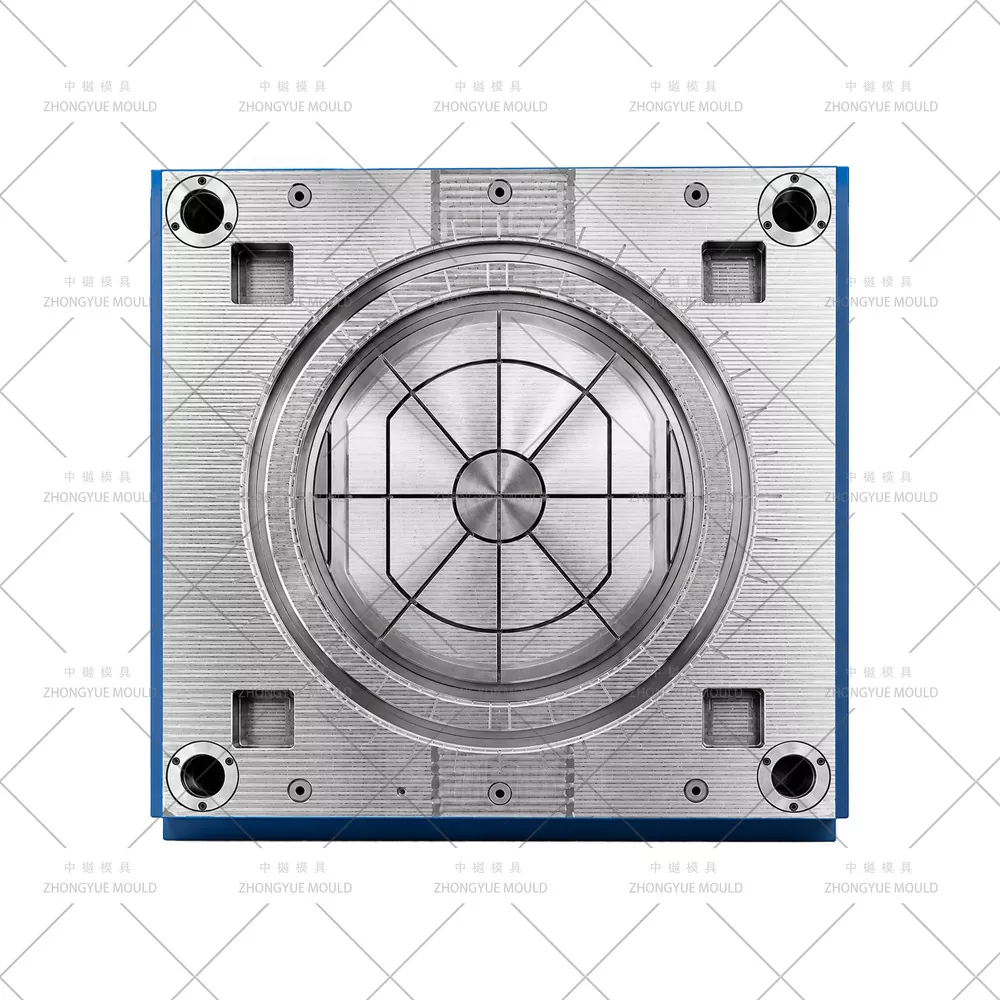

均一な冷却を実現するフレームコア内のバッフル付きウォーターライン + バブラーチューブ。

表面から 15 ～ 20 mm の位置に直列/並列の水路を備えたキャビティ プレート。

一般的なサイクル時間: 30 ～ 60 秒 (カバー)、45 ～ 80 秒 (ディープ フレーム)。

③ 表面仕上げ - 滑り止めテクスチャーと鏡面研磨

カバー歩行面: EN 124 滑り止め要件に基づく EDM 石テクスチャー / ダイヤモンド ローレット テクスチャー (Ra 3 ～ 6μm) - キャビティ内にエッチングまたは EDM テクスチャー加工。

フレームソケット内部: 滑らか (Ra ≤ 0.8μm) で EPDM シールに簡単に装着できます。

ブランド: エンボス/デボス加工の会社ロゴ、荷重クラス マーキング (「B125」)、標準 (EN 124) - すべてキャビティ/カバートップ キャビティに刻印されています。

④ ゲート、ベント、排出

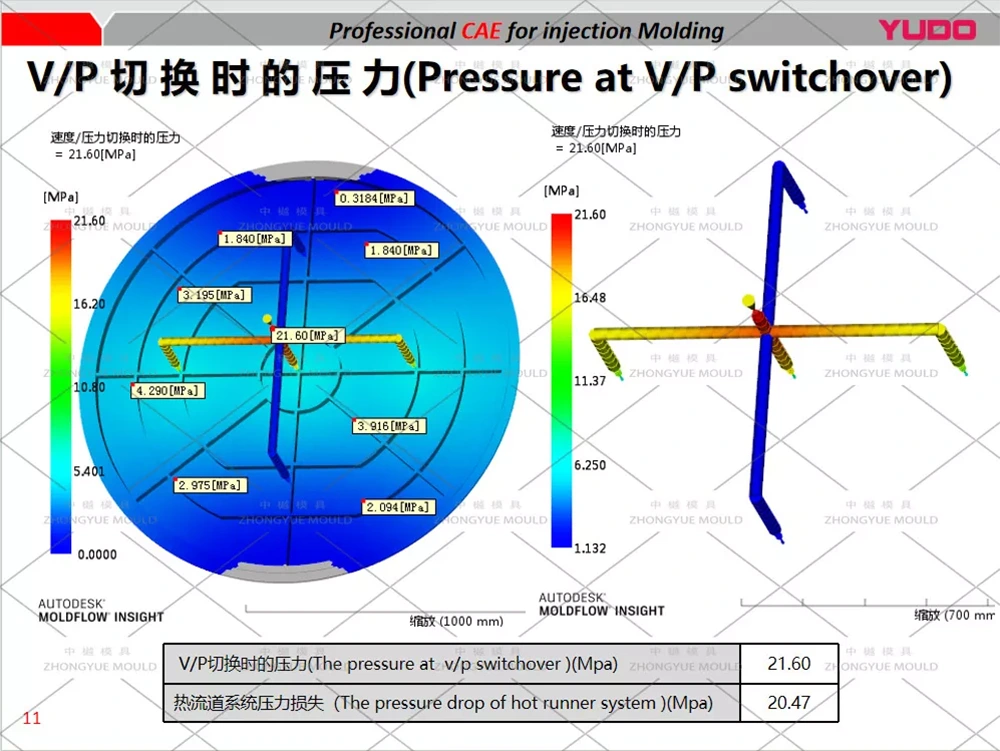

通常、サイドファンゲートまたはエッジオーバーラップゲートを使用して、フレームスカートまたはカバー外周から充填​​します。 → 滑り止め上面のウェルドラインを回避します。

最終充填ゾーン (ヒンジボス、ロックピンの凹部) に通気口があり、焼け跡を防ぎます。

フレーム フランジ/カバー リムの下のエジェクター ピンを介して排出。オプションでフレーム用のストリッパープレート。

オプションの 2 キャビティ ファミリー金型 (1 つの金型に 1 つのカバー + 1 つのフレーム) が、適合するセットで利用可能です。

⑤ オプションのスチール/複合インサート成形

C250/D400 定格カバーの場合: 金属インサート配置ポケットを備えた金型を設計できます。スチール製の補強プレートを手動またはロボットで配置してから、閉じる → PP でオーバーモールドします。

代表的な用途

都市排水および住宅排水: 検査チャンバーのØ315/Ø450アクセスカバー(コーンを介したDN1000システムと互換性あり)

国内私道 / 軽車両: B125 定格 PP フレーム、テクスチャード加工の蓋付き

景観区域 / 歩行者天国: A15 に分類される軽量カバー

産業用/駐車場 (スチールインサート付き): C250 定格複合 PP+スチール蓋 (弊社のインサート成形対応ツールで成形)

認定PPおよび適切なリブ設計で製造された場合、EN 124 / EN 13598-2と互換性があります。

マンホール カバーの金型に ZHONGYUE MOLD を選ぶ理由

完全な検査チャンバー システム機能 – 当社は、ベース (2/3/4 ウェイ) + シャフト (250 ～ 1000mm) + コーン + カバーおよびフレームの金型を製造します — チャンバー システム サプライヤー向けのワンストップです。

表面テクスチャの専門知識 – EDM 滑り止めパターン、ロゴ彫刻、ソケット内部の鏡面研磨。

ファミリ モールド オプション – カバーとフレームを 1 つのツールにまとめて、機械の切り替え時間を節約します。

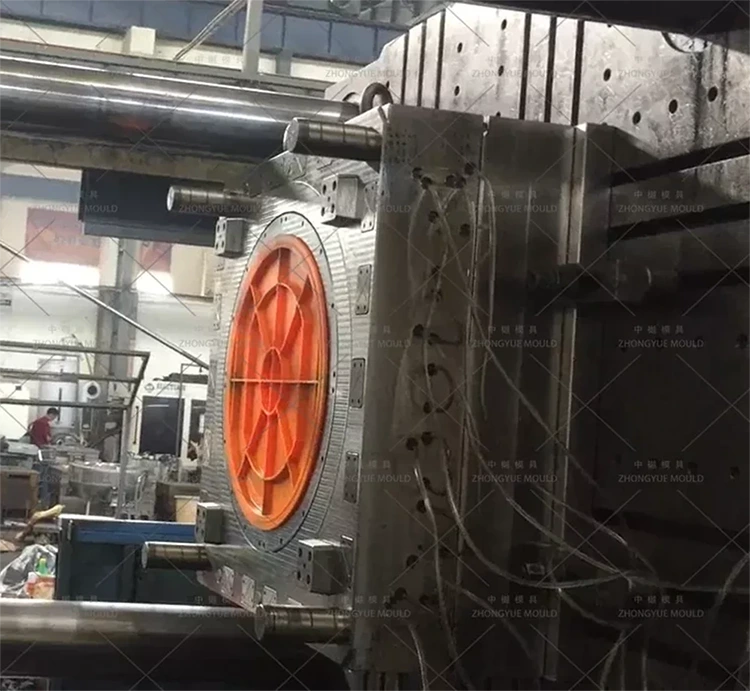

完全な QC パッケージ – 出荷前の CMM 検査、鋼材証明書、T0 トライアルビデオとサンプルレポート。

スペアパーツとサポート - 追加のエジェクター ピン、シール、ヒーター バンド (ホット ノズルの場合)、リモート トラブルシューティング。

検査室金型セットを完成させます

この PP マンホール カバー & フレーム金型を以下と組み合わせてください:

【プラスチックPP DN1000マンホール4ウェイベースモールド】

【プラスチックPP DN1000マンホール延長シャフト型 L=1000mm】

【プラスチックPP DN1000マンホールコーンモールドDN1000→DN450/DN600】
