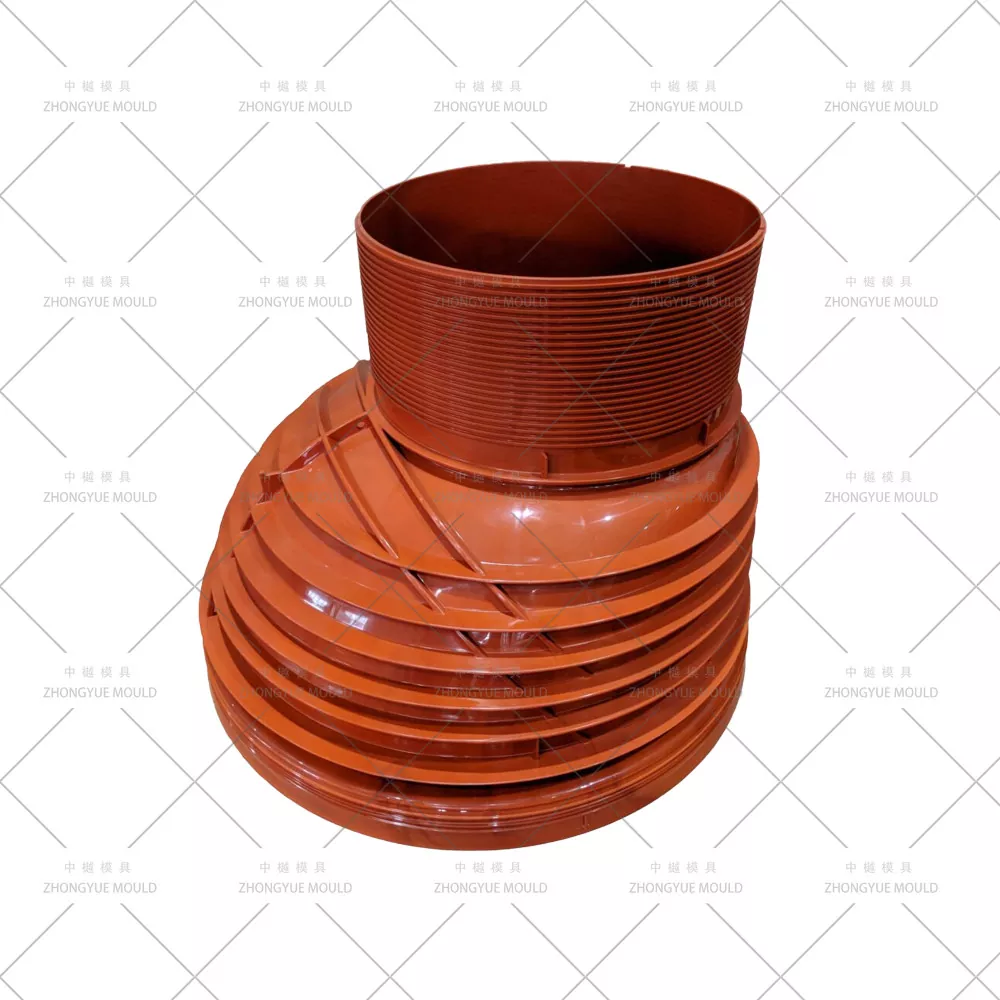

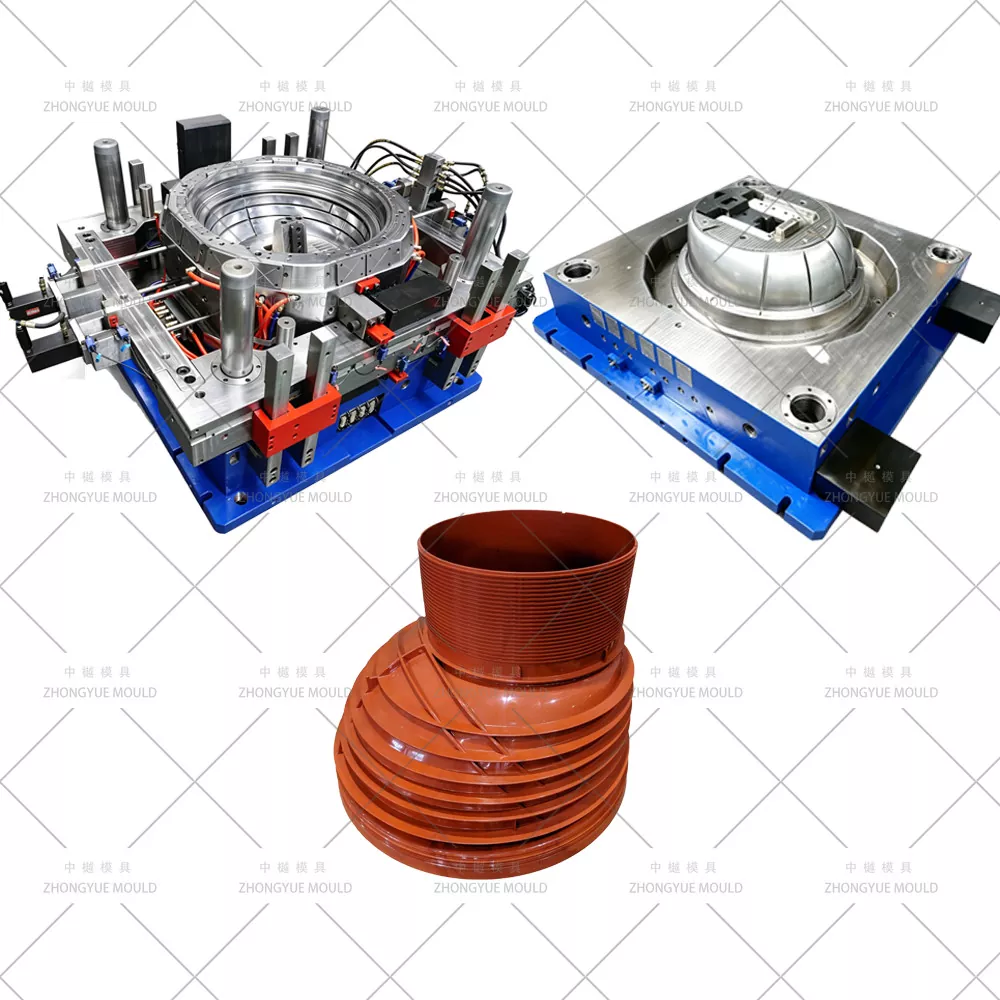

プラスチック PP DN1000 マンホール コーン型

完全なプラスチック検査チャンバーシステムでは、リダクションコーン/テーパーアダプターが大径シャフト(Ø1000mm)を小さなアクセスカバー開口部(通常Ø600mm、Ø450mm、またはØ315mm)に接続します。構造の完全性と防水性能を維持しながら、チャンバーネックを標準的なマンホールカバーのサイズまで縮小します。

プラスチック PP DN1000 マンホール コーン型は、ポリプロピレン (PP) からこの先細コンポーネントを形成する精密射出ツールで、EPDM ガスケット用の上部/下部ソケット溝、内部/外部垂直補強リブ、および滑り止めはしご横桟ソケット (オプション) を備えています。 ZHONGYUE MOLD (中国、台州市黄岩) では、分割キャビティ (ハンチ) 構造、BeCu インサートによるディープバッフルコア冷却、PP 収縮補正 (1.6 ～ 1.8%) を備えたコーン金型を設計し、EN 13598-2 / DIN 規格を満たすコーンを製造しています。

プラスチックマンホール金型の仕様:

代表的な技術仕様 – PP DN1000 マンホール コーン金型

次のプラスチック マンホール モールド プロジェクトを明るくしましょう。

PP DN1000 マンホール縮小コーンとは何ですか?

パラメータ	代表的な仕様
上部開口部（上部ソケット）	内径 Ø1000 mm (シャフト/延長部の外側に一致)
底部開口部（下スピゴット/ソケット）	Ø600 mm / Ø450 mm / Ø315 mm (カスタマイズ可能)
身長	250mm / 500mm / 750mm (最も一般的な: 500mm)
肉厚	6～10 mm (リブ補強オプションあり)
材料	バージンまたはリサイクルポリプロピレン (PP)、MFI 2 ～ 6
ジョイントタイプ	EPDM二重リップシール付きスピゴット＆ソケット
特徴	垂直補強リブ、オプションの成型はしご横木ホルダー、外面の滑り止めテクスチャー

通常、コーンは滑らかな壁で、埋設時の座屈耐性を高めるために外側にリブが付いています。

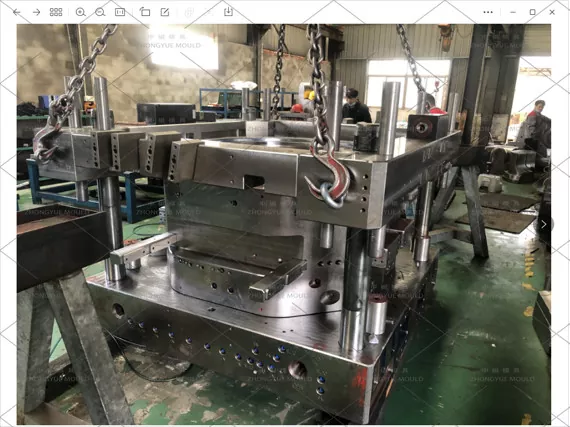

ZHONGYUE が高品質プラスチック PP DN1000 マンホール コーン金型を設計する方法

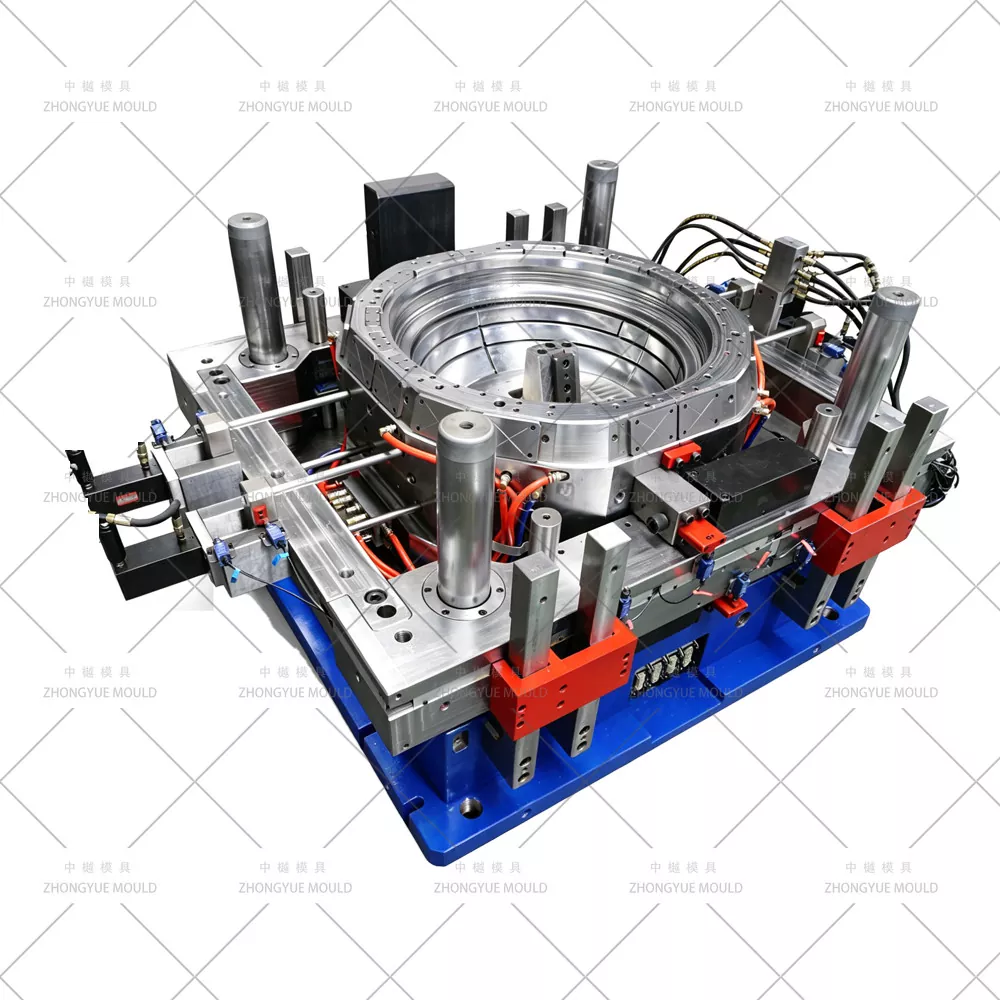

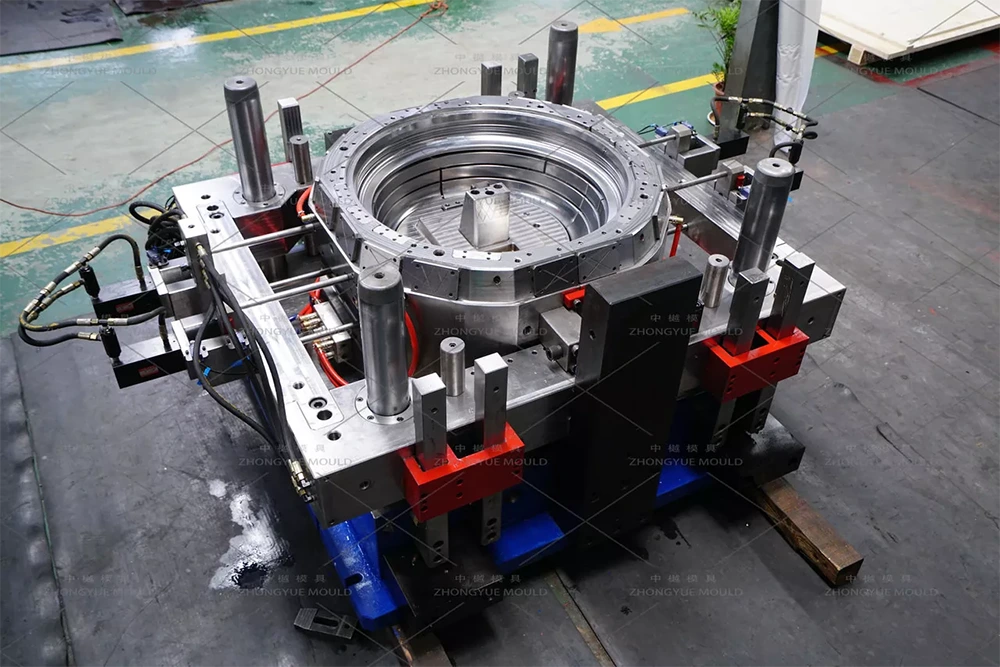

① テーパー形状の分割キャビティ (ハンチ/2 半分モールド)

円錐形のテーパーは、ソリッドコア/キャビティからの軸方向の剥離を防ぎます。当社のコーンモールドは以下を使用します。

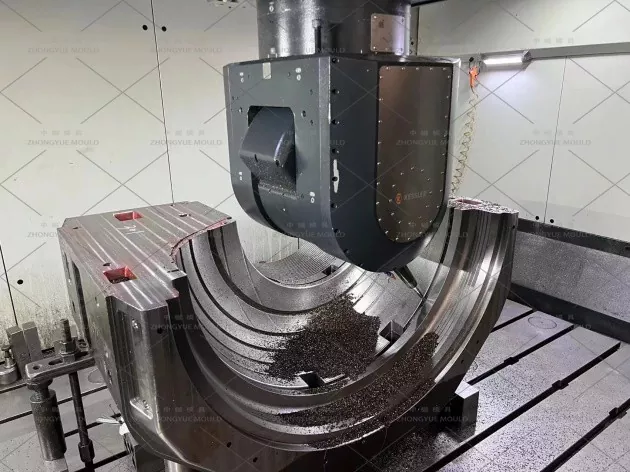

スプリットキャビティ設計 (2 半分または 3 セグメントの花びら型) は、横方向に開くための油圧シリンダーまたは角度付きガイド ピンによって操作されます。

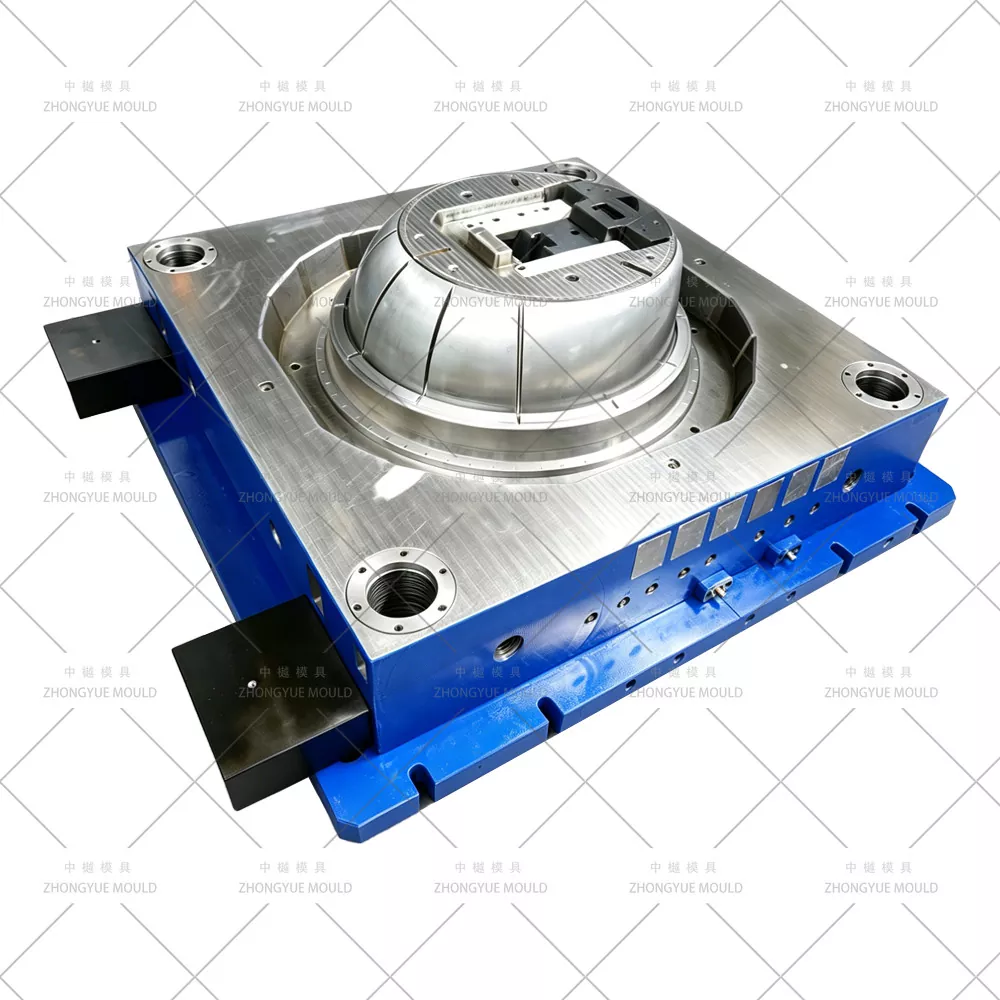

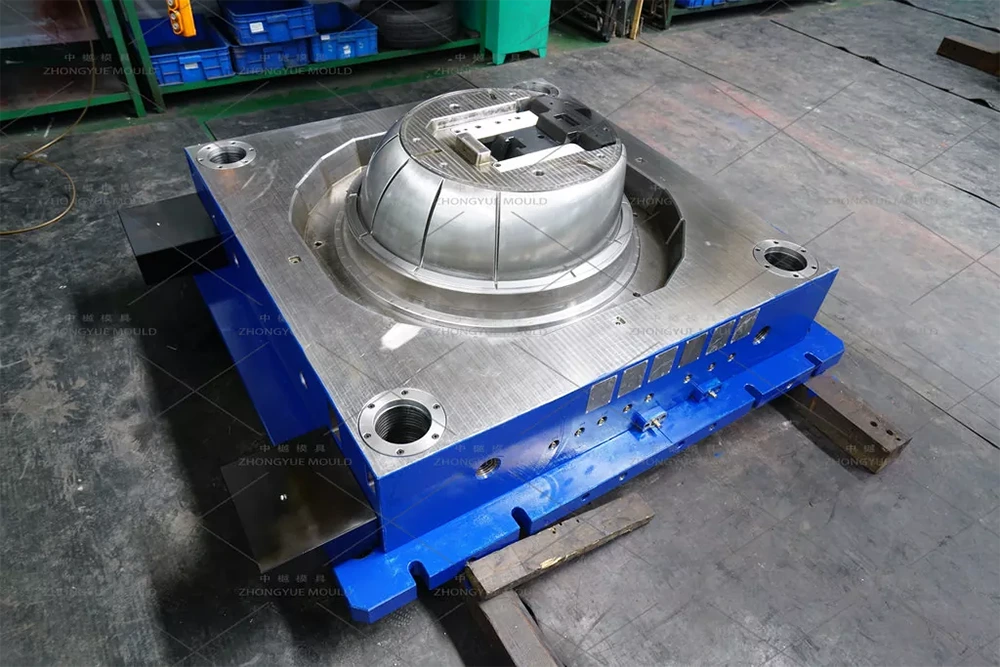

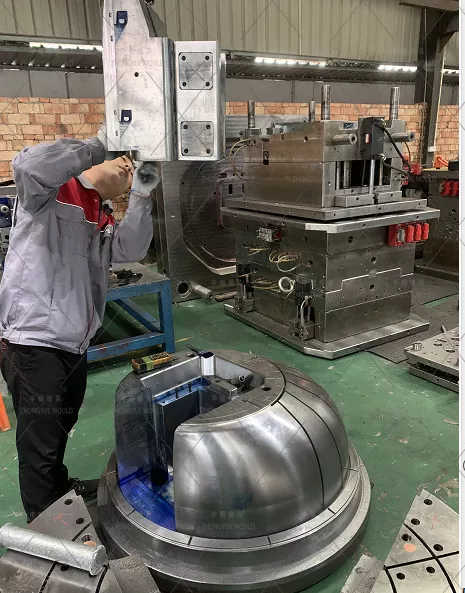

内部コア (マンドレル) は通常、固定されているか、わずかに格納可能です。分割キャビティが開くと製品がリリースされます。

パーティング面は±0.01mmまで研磨されており、コーン表面のバリを最小限に抑えます。

内部コアの抜き勾配: 1°～2° (ゾーンに依存)。外側の分割キャビティもそれに応じて一致しました。

② ディープキャビティ冷却 – コアバッフル

冷却はサイクル時間を制御します (H=500mm コーンの場合は通常 70 ～ 120 秒)。

インナーコア: コーンの深さ全体に達するバブラーチューブを備えた深穴バッフル → 内側から外側まで均一に冷却し、楕円率を最小限に抑えます。

スプリット キャビティ シェル: 成形表面から 18 ～ 22 mm のゾーン化されたウォーター ライン。

PP 収縮差を管理するためのコアとキャビティの独立した温度ゾーン。

③PPの収縮補正とシール溝精度

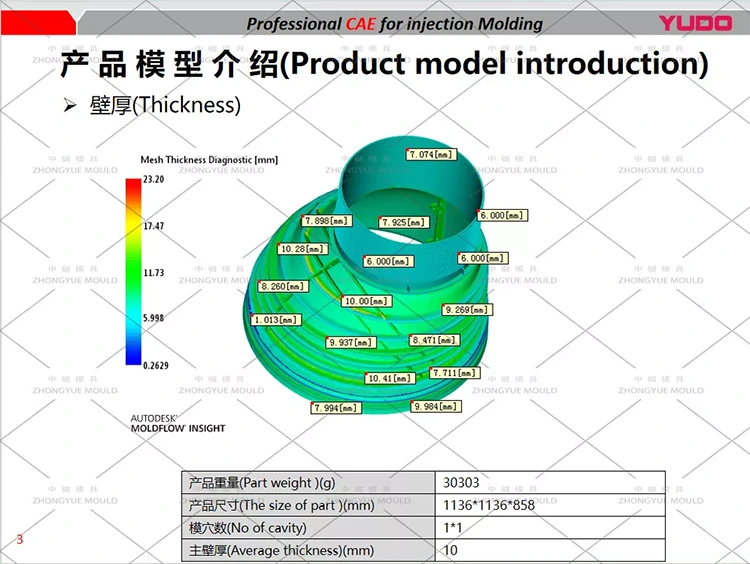

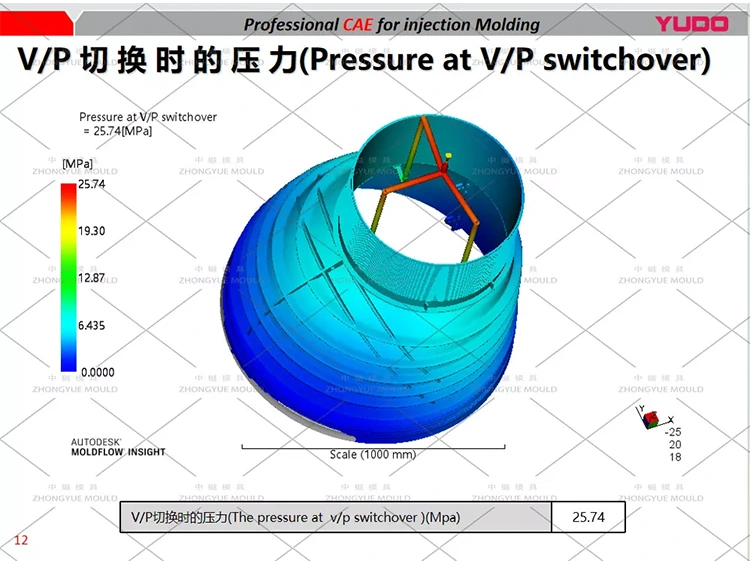

金型 CAD は PP 等方性収縮 1.6 ～ 1.8% を補正し、要求に応じて Moldflow によって検証されました。

上下のシール溝（EPDM Oリング/リップシール用）は公差±0.05mmで加工 → 隣接するシャフト/ベース/カバーとの防水接合を確保。

内面 Ra ≤ 0.8μm (平滑オプション);外側のリブには明るい石のテクスチャーが施されています。

④ 鋼材の選択 – 耐摩耗性と寿命

成分	推奨鋼材	硬度	注記
モールドベース	S50C /	—	強化タイバー
分割キャビティインサート	P20 プリハードン	HRC 28–33	標準、500K ～ 1M ショット
内芯・マンドレル	P20 プリハードン	HRC 28–33	ディープコアでの耐熱衝撃性を向上させるには P20 が好ましい
ウェアプレート・スライドウェイ	窒化718H	—	スプリットアクション時のフリクションを軽減

⑤ ゲート＆ベント

通常、大径端(上部Ø1000mm端)のサイドファンゲートまたはオーバーラップゲートを使用して下方に充填し、テーパー内の空気の閉じ込めを最小限に抑えます。

コーンの長さに沿ったパーティング ラインのベント + 最終充填ゾーンのブリーザー プラグ。

コールドランナー標準。大量専用ラインではオプションのホット ノズル。

⑥ イジェクト＆セーフティインターロック

分割キャビティが開くときに、フランジ/ショルダーを押すエジェクタ プレートを介して排出されます。場合によってはストリッパーリングを使用することもあります。

油圧インターロック センサーは、分割キャビティが完全に閉じていない場合、またはコアが後退していない場合、金型の閉鎖を防ぎます。

代表的な用途

都市下水道および雨水管検査室: Ø1000mm シャフトを標準カバーフレームに接続 (DN600/DN450/DN315→DN315 または DN190 カバーアダプター)

ロードサイドチャンバー:​​ 耐久性の高い交通定格カバーアダプター (D400/F900) 付き

モジュラーチャンバーシステム: PP シャフト (250/500/750/1000mm) およびベンチベースと互換性あり - 認定 PP で製造された場合は EN 13598-2 に完全準拠

雨水減衰/ソーカウェイチャンバー:​​ アクセスカバーへの移行として

マンホールコーンの金型にZHONGYUE MOLDを選ぶ理由

完全な検査チャンバーモールドシステム – 当社はベース (2/3/4 ウェイ) + シャフト (250 ～ 1000mm) + コーン (さまざまな縮小) + カバーフレームを製造しています — チャンバーシステムサプライヤー向けのワンストップです。

スプリットキャビティの専門知識 – 研削されたパーティング面、最小限のバリ、油圧インターロックの安全性、正確なテーパーリリース。

深絞り冷却 – バッフル付きコアバブラー + BeCu インサート → テーパー形状での歪みを最小限に抑え、サイクルを短縮します。

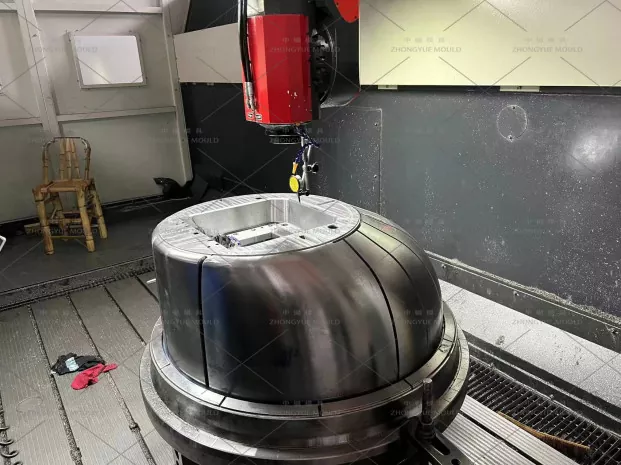

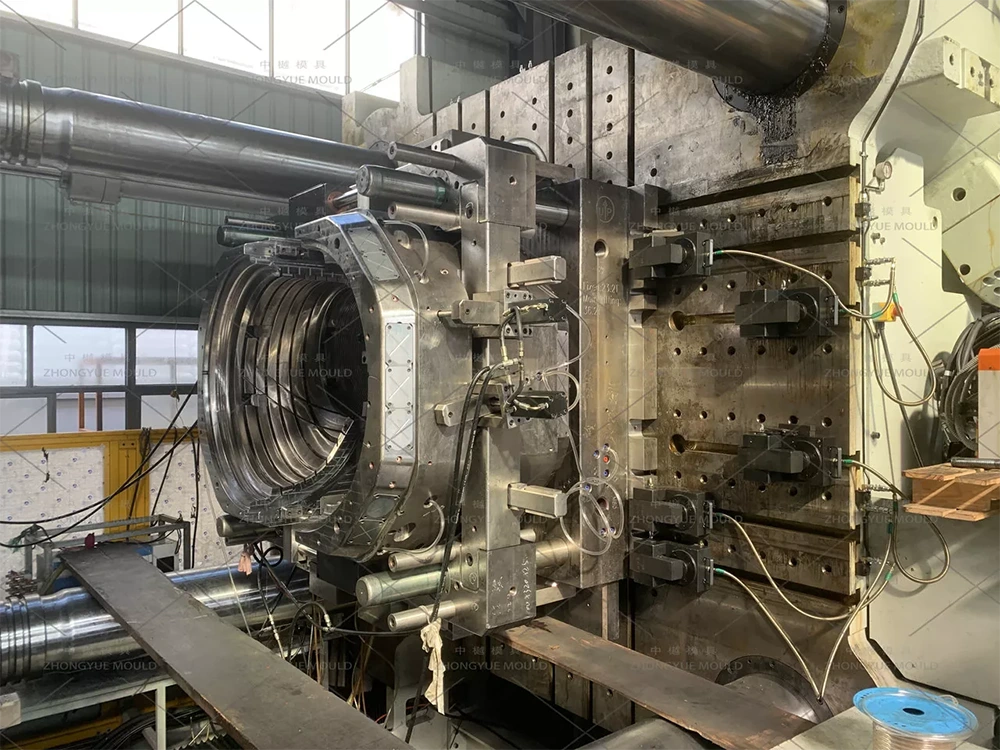

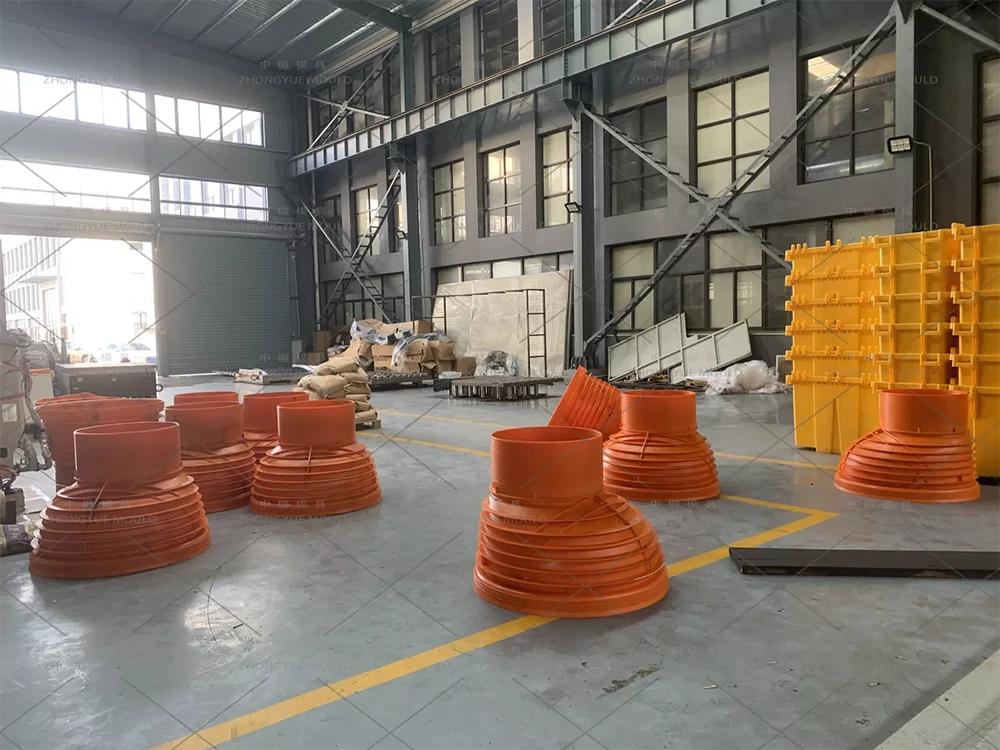

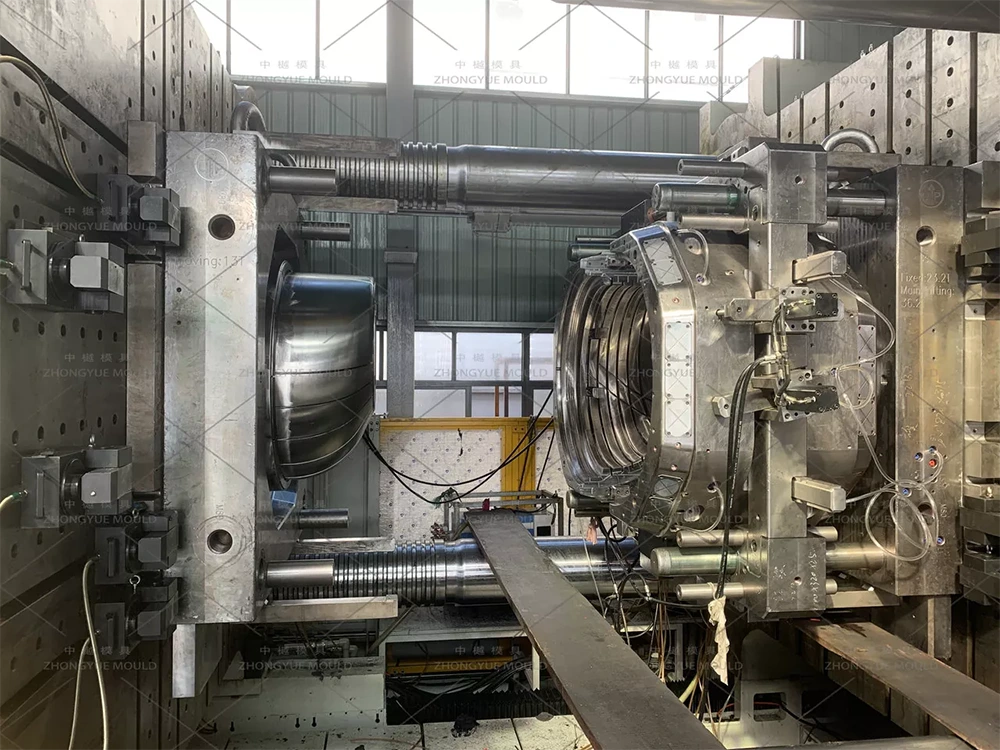

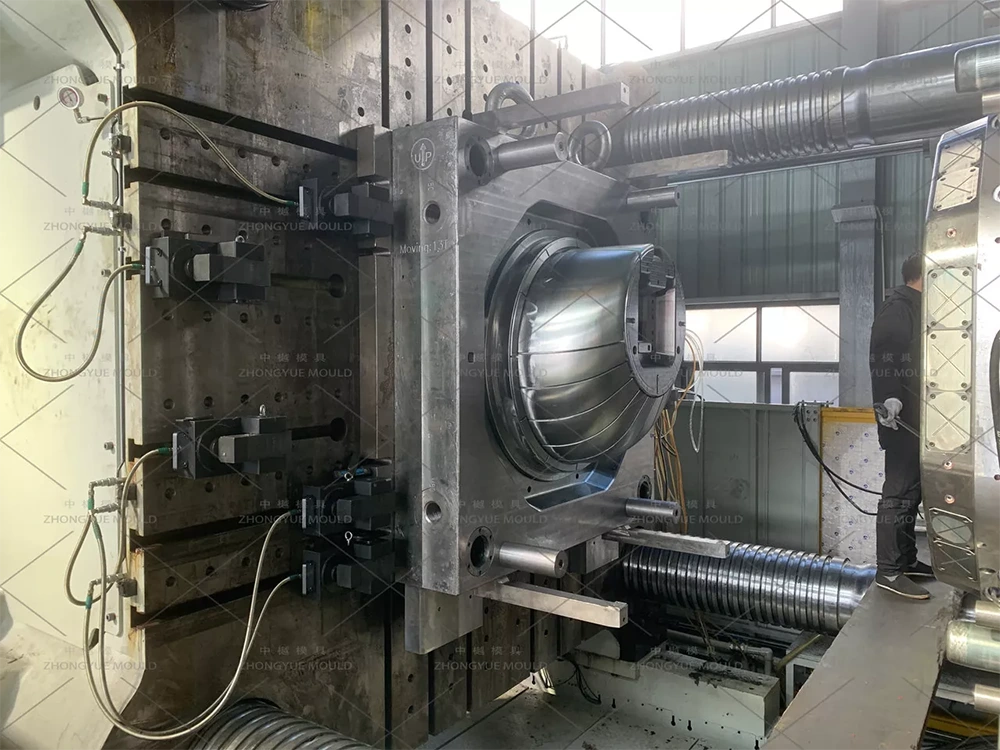

完全な QC パッケージ – 出荷前の CMM 検査、鋼材証明書、T0 トライアルビデオ、サンプル寸法レポート。

スペアパーツとサポート - 追加のシール、ウェアプレート、ヒーターバンド (ホットノズルの場合)、リモートトラブルシューティング。
