プラスチック PP DN1000 マンホール 4 ウェイ ベース型

プラスチック PP DN1000 マンホール 4 ウェイ ベース金型 – ZHONGYUE MOLD の検査室ベース金型

地下の排水および下水道ネットワークは、アクセス、清掃、メンテナンスをプラスチック検査チャンバーに依存しています。最も重要なコンポーネントはマンホール ベースです。通常は、ベンチ (流路) と DN150 ～ DN600 下水管を接続するためのソケット付き入口/出口開口部を備えた大径の PP または PE 成形ベースです。

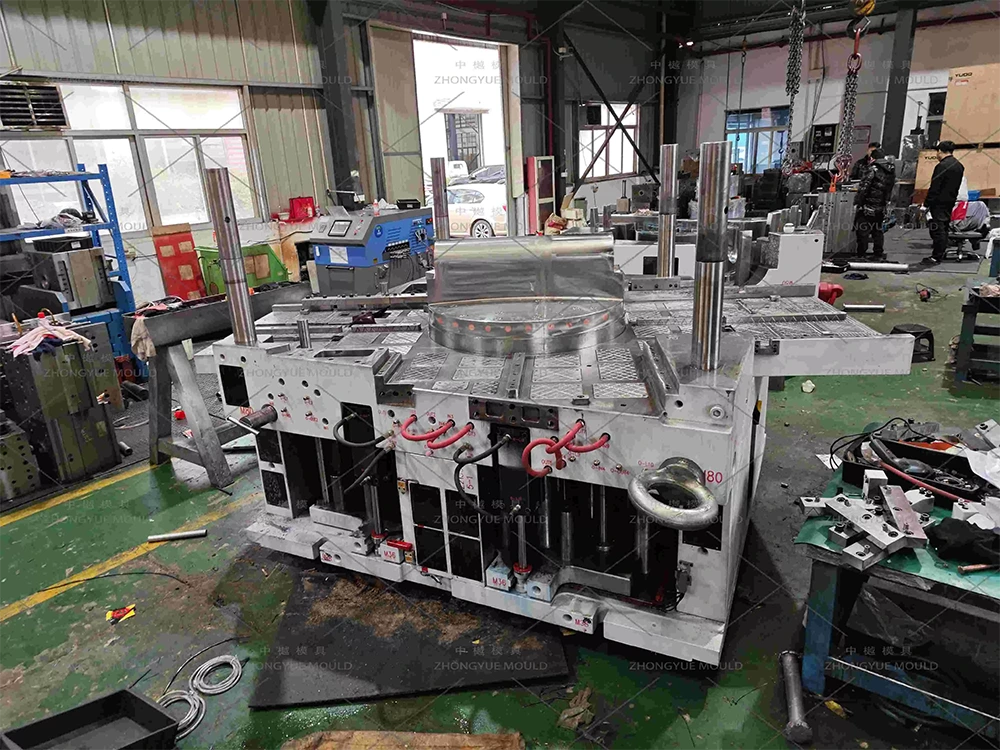

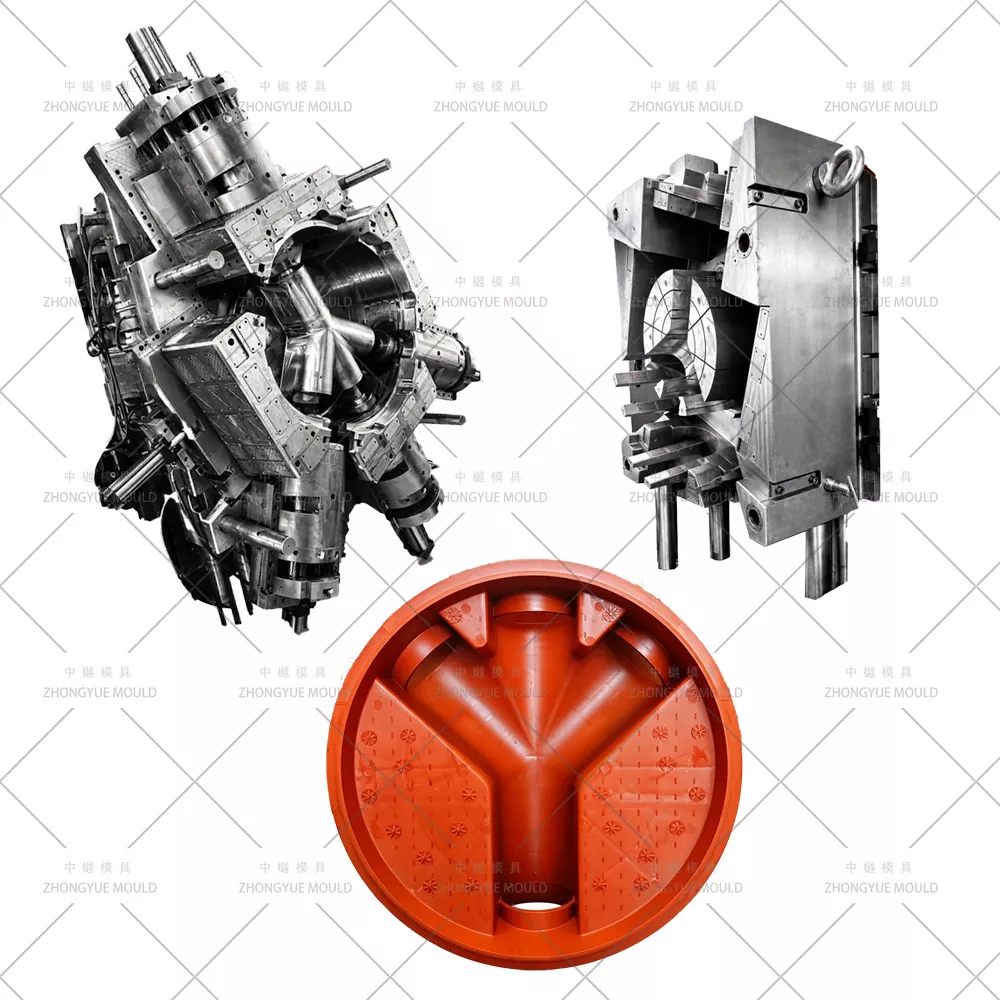

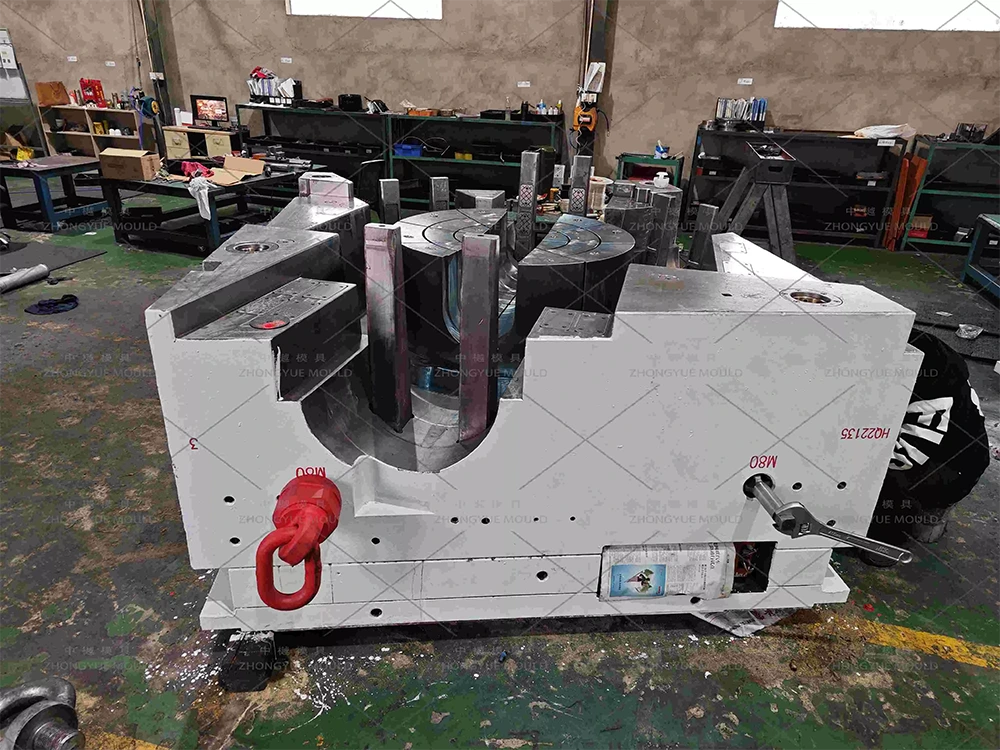

プラスチック PP DN1000 マンホール 4 ウェイ ベース金型は、4 方向パイプソケット、一体成形ベンチ、深絞りリブ構造を備えた内径 Ø1000 mm のベースを形成する大型の精密射出ツールです。 ZHONGYUE MOLD (中国、台州市黄岩市) では、PP (収縮率 ~1.6 ～ 1.8%) 用のマンホール チャンバー ベース金型の設計と構築に豊富な経験があり、4 面油圧コアプル、深キャビティ冷却、および寸法精度と金型の長寿命を保証する強化インサート ブロック構造を特徴としています。

プラスチックマンホール金型の仕様:

代表的な技術仕様 – PP DN1000 4 ウェイ マンホール ベース モールド

次のプラスチック マンホール モールド プロジェクトを明るくしましょう。

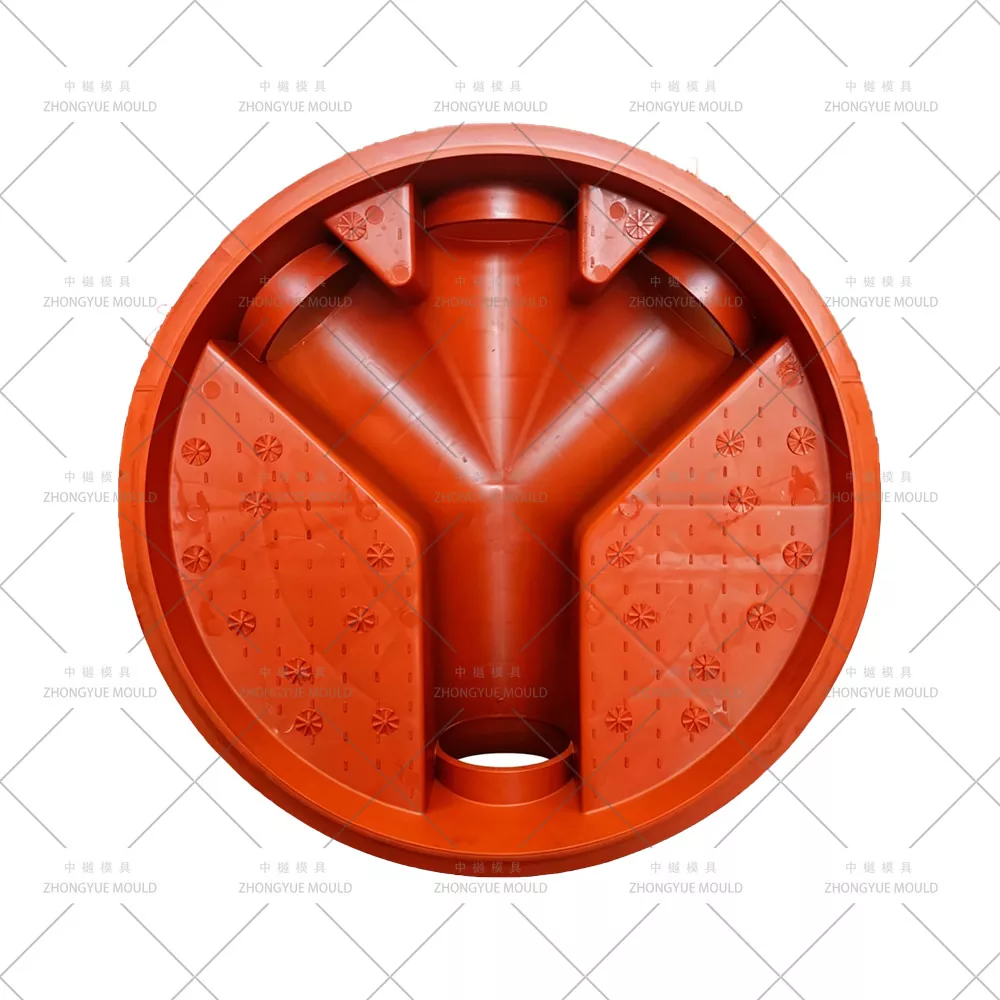

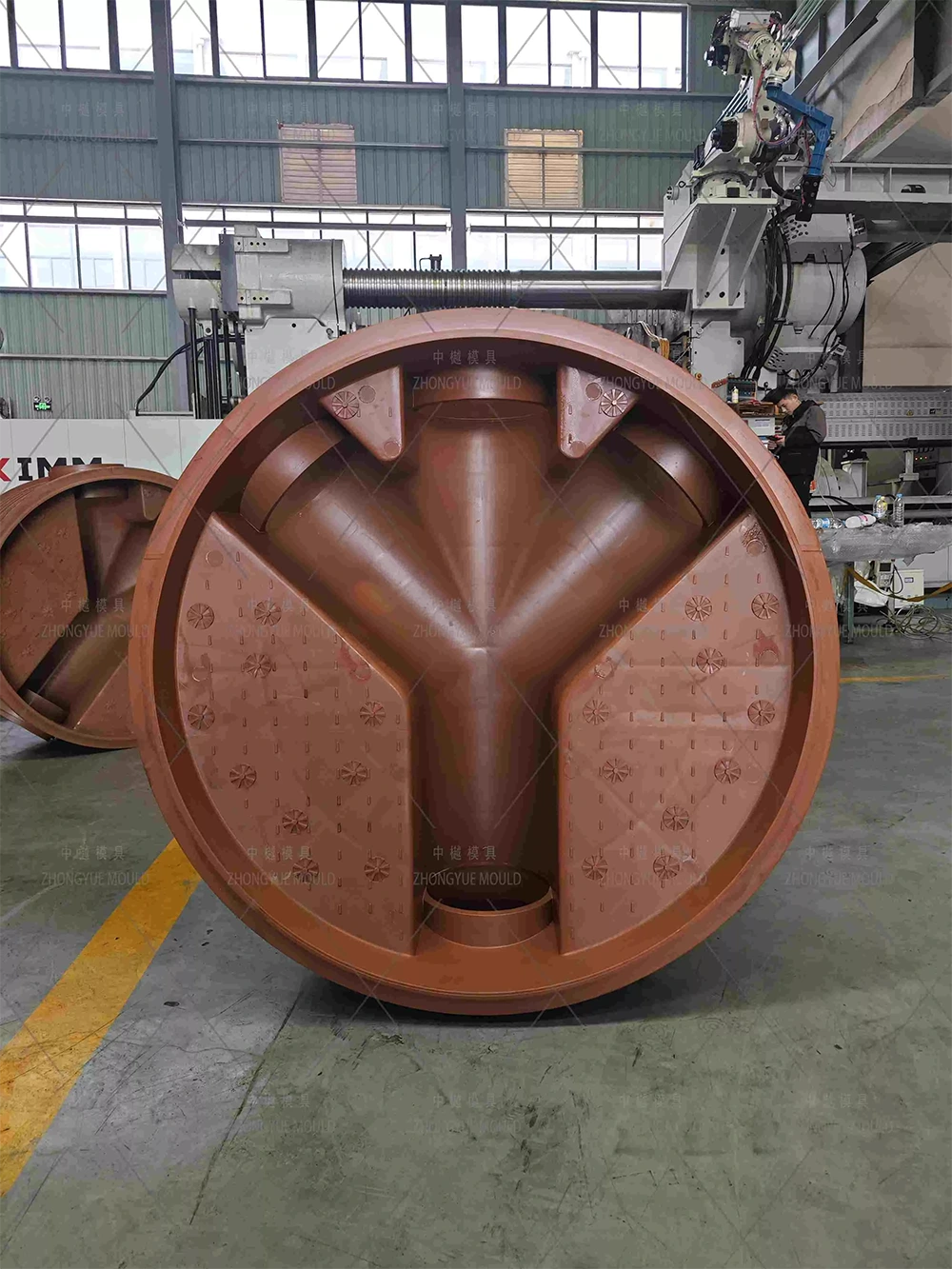

PP DN1000 4ウェイマンホールベースとは？

ベース直径: 内径 Ø1000mm (外径は壁の厚さに応じて通常約 1140 ～ 1200mm)

構成: 4 ウェイ = 1 インレット + 1 アウトレット (反対側) + 2 サイドブランチ (現場でブランクプラグも可能)。ソケットはEN 13598-2 / DIN 19535規格に準拠

パイプソケットサイズ: 通常 DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 交換可能なインサートリングを介して構成可能

材質: バージンまたはリサイクルポリプロピレン (PP) - 耐薬品性、軽量、長寿命 (地下で 50 年以上)

ベンチ: 流出物を出口に導くための成形された流路 (サンプ/ベンチ) — 設計に応じて滑らかな半径またはフラット ベンチにすることができます

ZHONGYUE が高品質のマン​​ホールベース金型を設計する方法

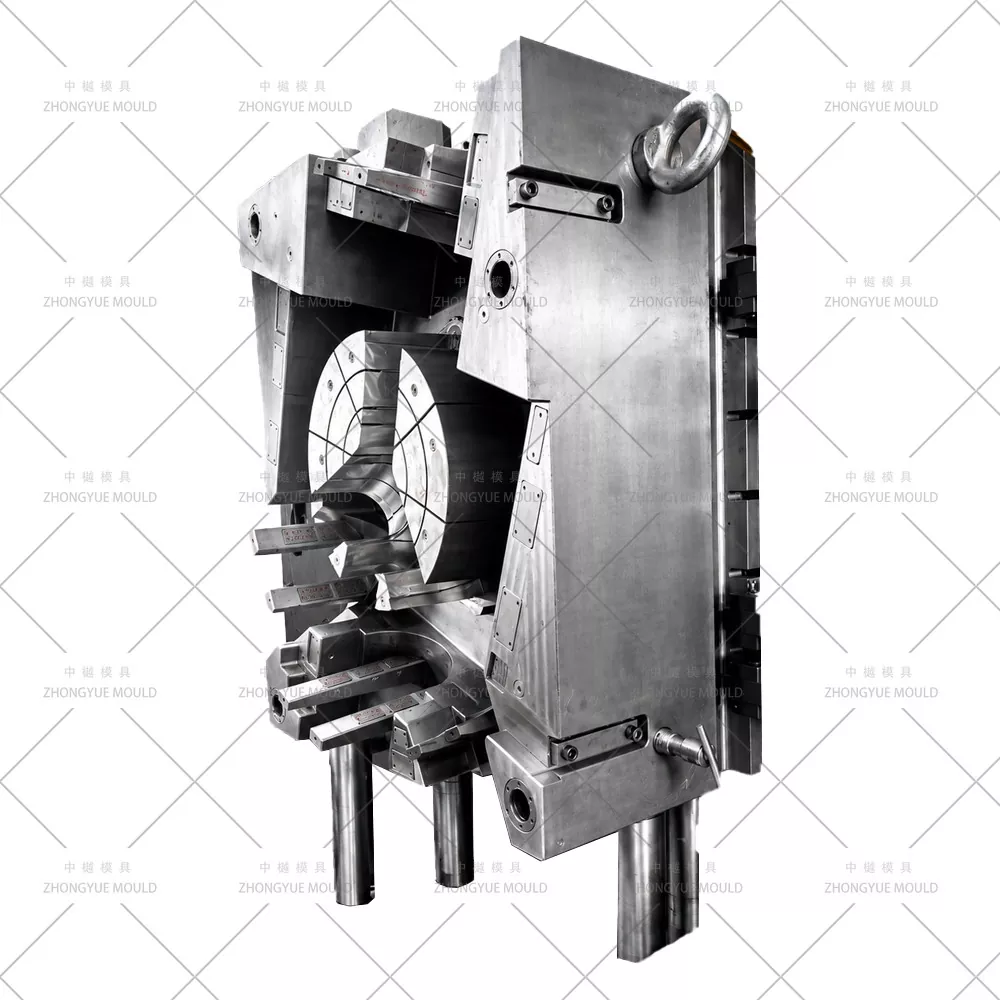

① パイプソケット用4面油圧コア引き

プラスチック PP DN1000 マンホール 4 ウェイ ベース モールドの特徴は、パイプ ソケット/ベルを形成する 4 つの大きなサイド コアです。

各ソケット コアは独立した油圧シリンダ (浅いソケットの場合は大角度リフター) によって作動し、インターロック安全リミット スイッチにより、コアが完全に後退/前進していない場合に金型が閉じるのを防ぎます。

ソケットの抜き勾配は正確に計算されており (通常 1° ～ 2°)、クロムメッキのコアピン/スリーブによりスムーズな引き抜きと長い摩耗寿命を実現します。

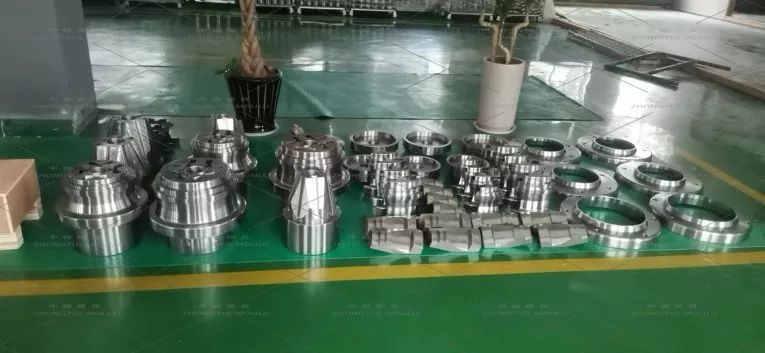

交換可能なインサートリングにより、コア全体を再加工することなく、異なるパイプ径 (DN150 ～ DN600) が可能になり、チャンバーシステムのサプライヤーにとってはコスト削減になります。

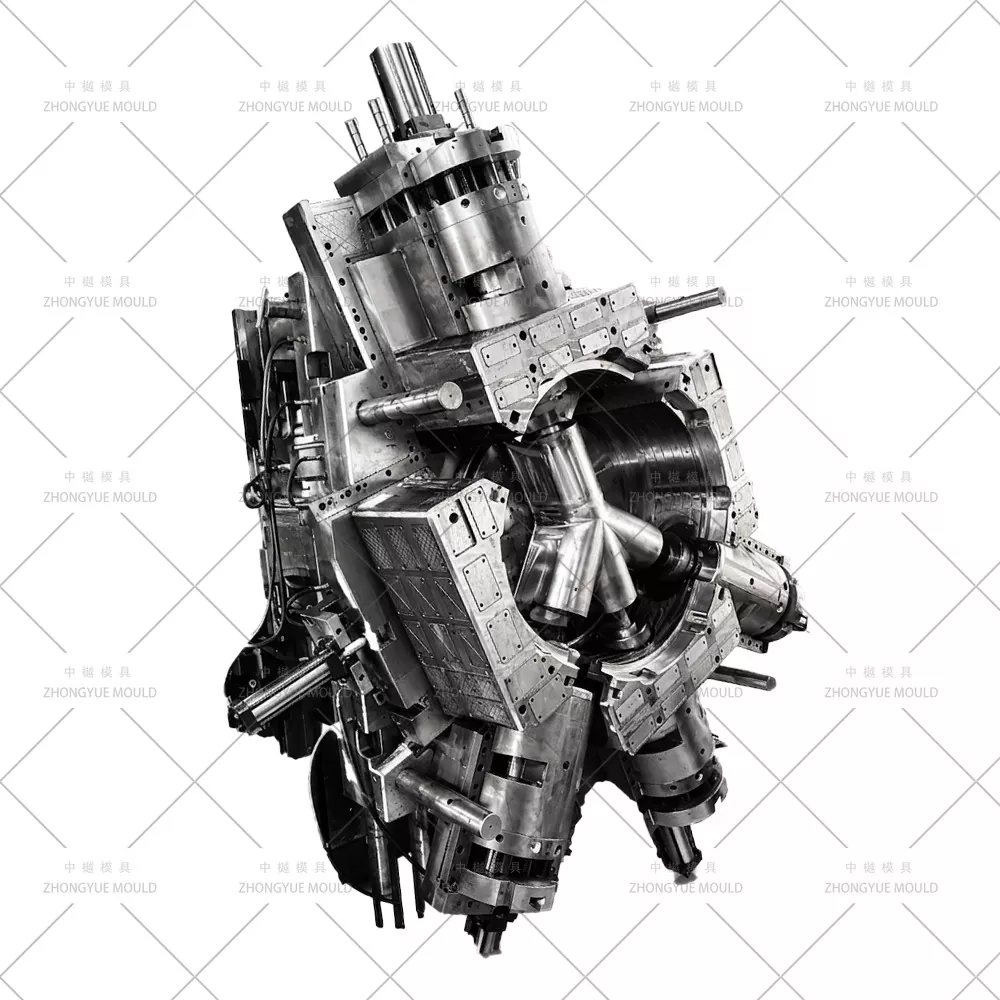

② ディープキャビティ冷却＆インサートブロック構造

マンホールの底壁は厚く (8 ～ 15 mm)、深絞りになっています。冷却はサイクル タイム (通常 120 ～ 200 秒) にとって重要です。

コア: 深穴バッフル + バブラー チューブが深コアの底まで到達し、均一な冷却を実現します。

キャビティ (外殻): 適切な間隔をあけて直列に接続された水のライン。 BeCu (ベリリウム銅) が厚いリブ/ベンチ領域に挿入され、ホットスポットを軽減します。

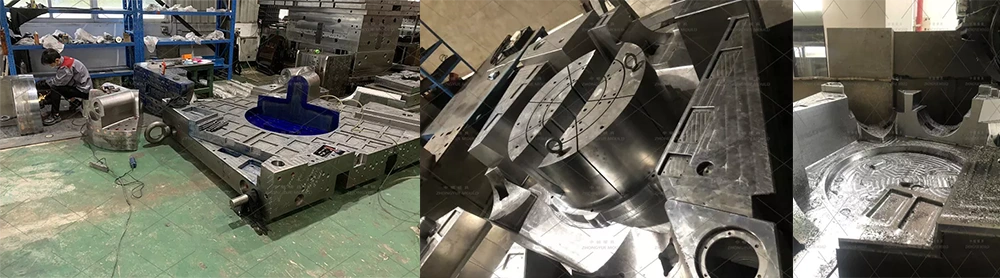

金型本体を精密機械加工されたインサート ブロックに分割し、並行 CNC/EDM 加工を実現 → リード タイムが最大 40% 短縮され、将来のメンテナンス/交換が容易になります。

③ 鋼材の選定 – 大型ツーリングの耐久性

④ 射出＆ベンチのディテールアップ

30 ～ 60 以上のエジェクター ピン/スリーブを備えた大型エジェクター プレートがベンチ リブと周辺フランジの下に配置されています。

大径トップフランジ突き出し用ストリッパーリング（オプション）。

成形されたベンチ表面は、流動性能の EN 規格に準拠して研磨/テクスチャ制御されています。

⑤ ランナー＆ゲート

部品が大きいため、通常は片面または両面スプルー + ファン ゲート / オーバーラップ ゲート。一部の設計では、非常に大きなベースのマルチゲート充填バランスにホット ノズル (シーケンシャル バルブ ゲート) を使用します。

深い凹部での焼け跡を避けるために、パーティング ラインとベンチの端に沿って設計されたコールド スラグ ウェルとガス抜きベント。

代表的な用途

都市下水道および雨水排水: 住宅/商業開発用の DN1000 検査チャンバー

道路脇および産業排水: D400/F900 マンホール カバーと互換性のある頑丈なカバー アダプター付き

廃水処理プラント: ポンプ場および沈殿槽用のアクセスチャンバー

雨水貯留システム: 濾過前の集水ピット/沈殿基地として

認定された PP 素材で製造された場合、EN 13598-2、DIN 19535、および主要な地方自治体の仕様に準拠します。

マンホールベース金型にZHONGYUE MOLDを選ぶ理由

実証済みの大空洞の経験 – マンホールベース (Ø315 ～ Ø1200)、シャフト、コーン、カバーフレームをヨーロッパ、東南アジア、中東に供給。

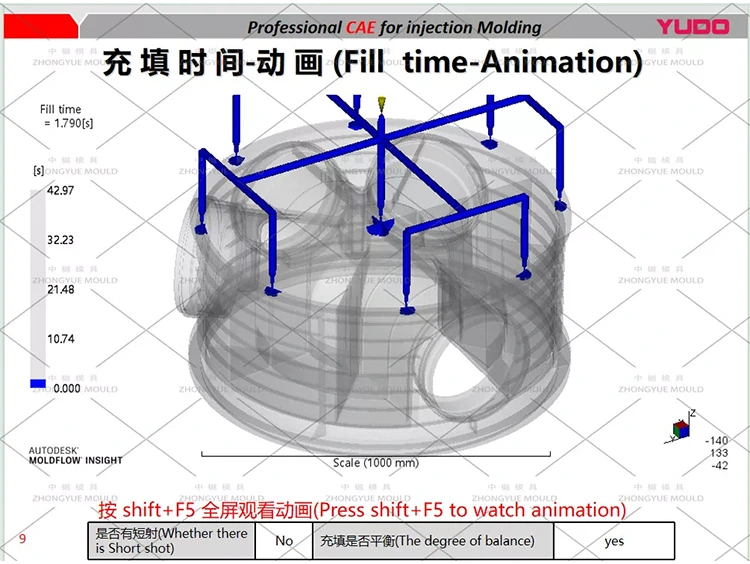

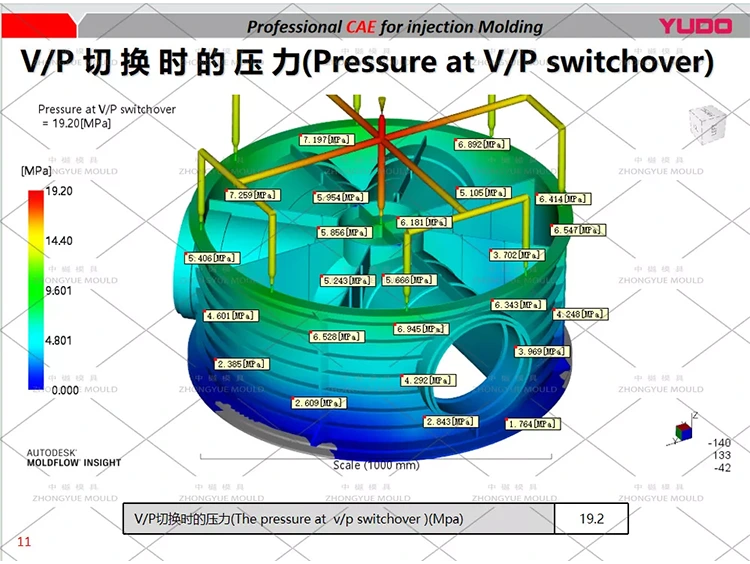

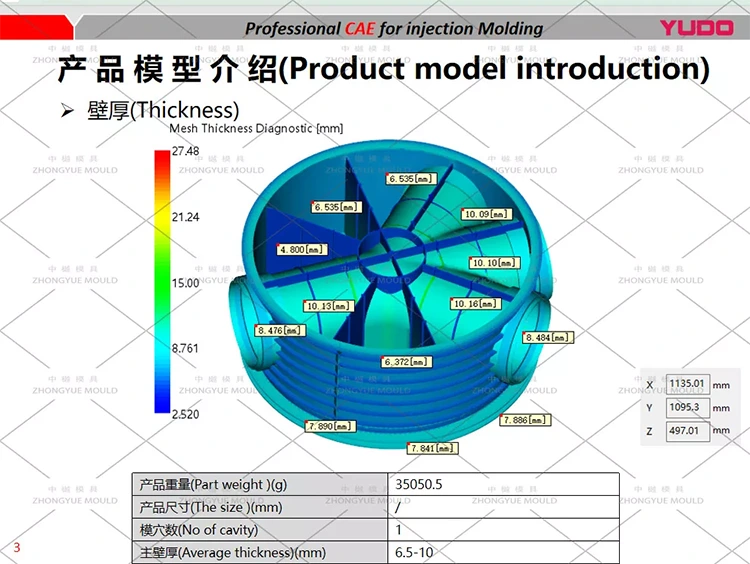

スチール切断前のモールドフローと DFM – 機械加工前に充填パターン、ベンチ ヒケのリスク、冷却の均一性を検証します。

インサートブロック平行加工 – 納期を最大 40% 短縮します。摩耗したコア/キャビティセクションの将来の改修が簡素化されます。

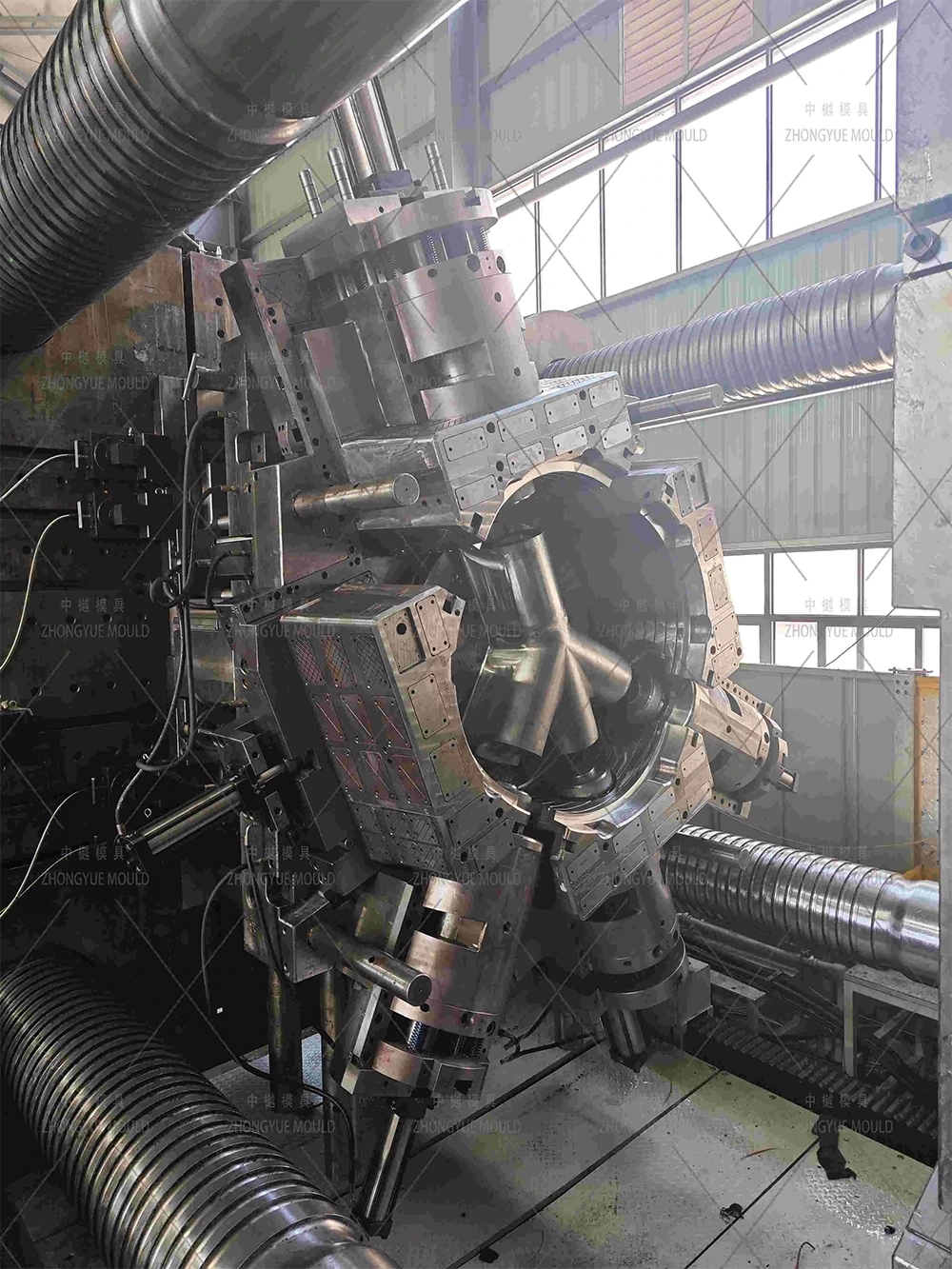

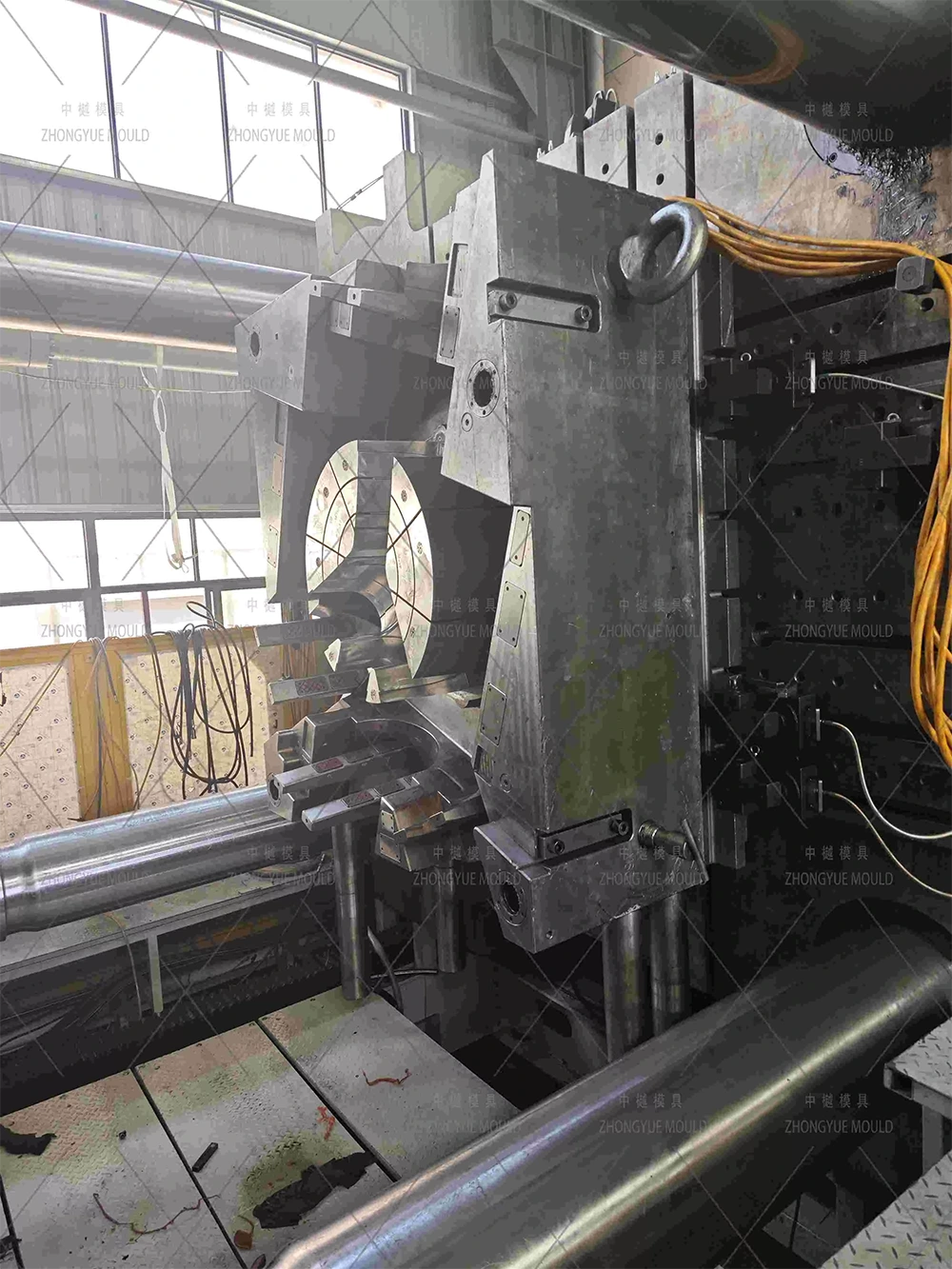

完全な QC パッケージ – 出荷前の CMM 検査、スチール証明書、T0 トライアルビデオ + サンプル寸法レポート。

スペアパーツとサポート - 予備のシール、ヒーターバンド (ホットノズルを使用する場合)、油圧ホース、ソケットインサートリング。リモートのトラブルシューティング。
