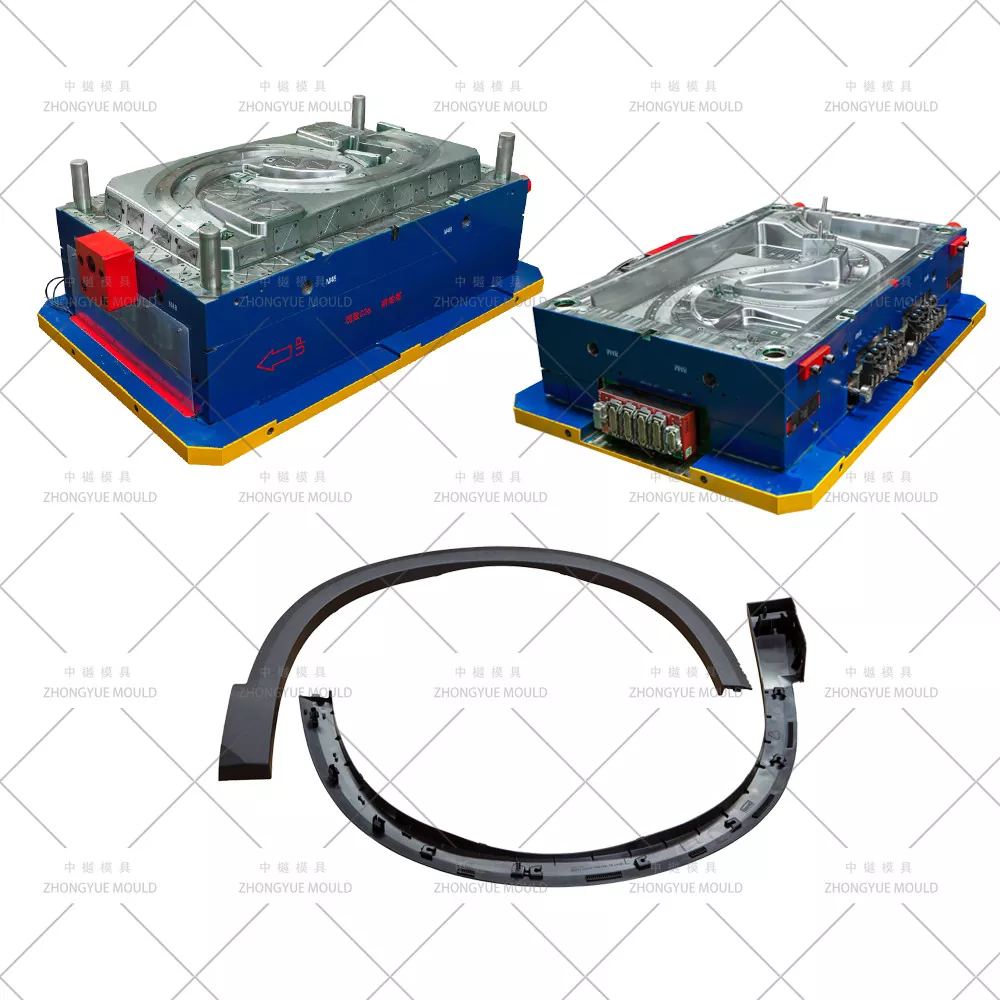

自動車用フロントフェンダーフレアモールド

自動車フロントフェンダーフレアモールド - カスタムカーフロントホイールアーチフレア/フェンダーアイブロウ射出モールド

ZHONGYUE MOLD は、自動車用フロント フェンダー フレア モールド / フロント ホイール アーチ フレア モールド (フロント フェンダー アイブロウ モールド) を世界の Tier-1 自動車部品サプライヤー、OEM、アフターマーケット オフロード セグメントに供給する中国の射出成形金型専門メーカーです。フロント フェンダー フレアはリア フェンダー フレアとは異なります。多くの場合、サイド ターン シグナル ランプのカットアウト、フロント パーキング センサー ポケットが組み込まれており、フロント バンパーおよびヘッドランプとの正確なギャップ/フラッシュ マッチングが必要です。ほとんどは、黒の TPO またはヘビーマットグレイン (VDI 30 ～ 42) の PP+EPDM-T20 で成形されるか、ボディカラー塗装に対応した ABS/PC+ABS プライマーで成形されます。当社の金型は、急な曲率のパネル用に最適化された冷却、背面の隠れたサブマリン ゲート、ランプ/センサーの凹部用の油圧ミニ スライド、正確なスナップフィット クリップ ボス形成を特徴としています。

OE ナロー フロント フレア、ワイドボディ フロント フェンダー フレア (SUV/オフロード)、フロント フェンダー マウユ/アーチ トリムに至るまで、スチール切断前の完全な DFM レビューとモールドフロー シミュレーションを提供します。

プラスチックフェンダーフレアモールドの仕様:

次のプラスチック製フェンダーフレアモールドプロジェクトを明るくしましょう。

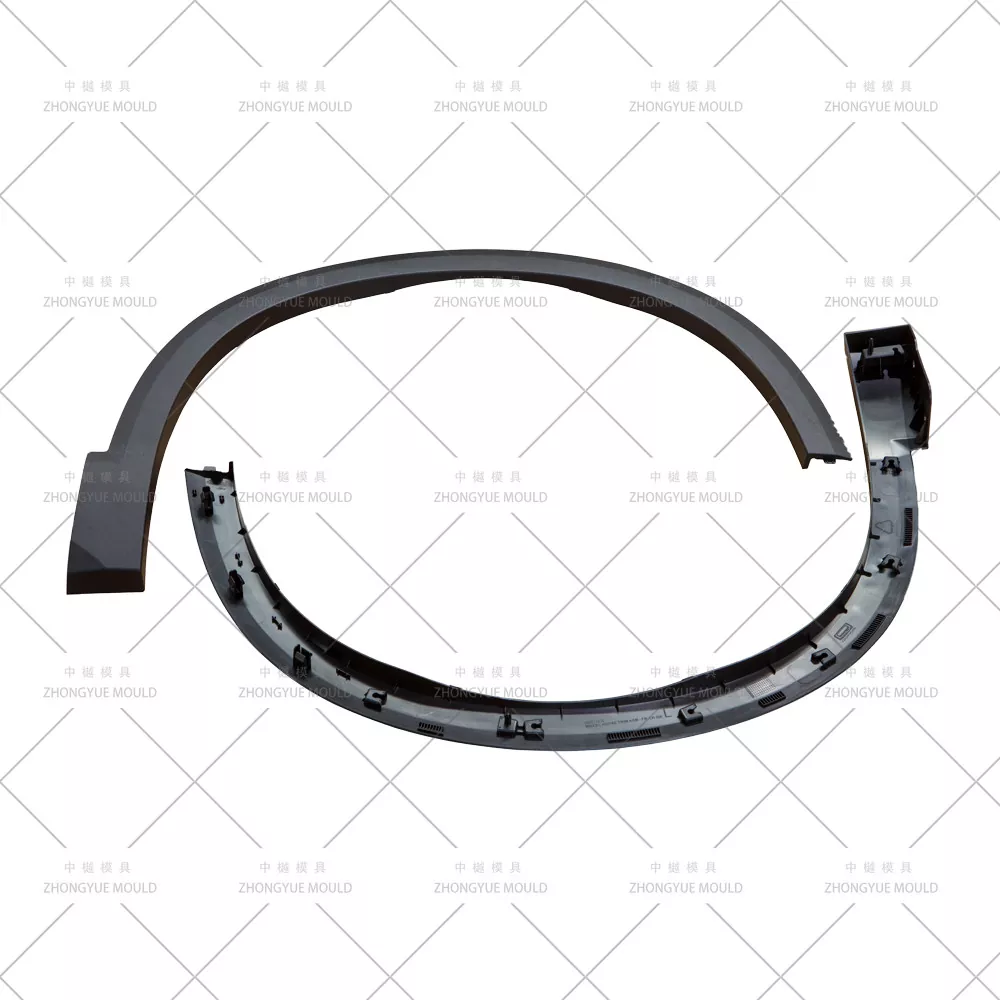

典型的なフロント フェンダー フレア/ホイール ブロウ パーツ We Tool

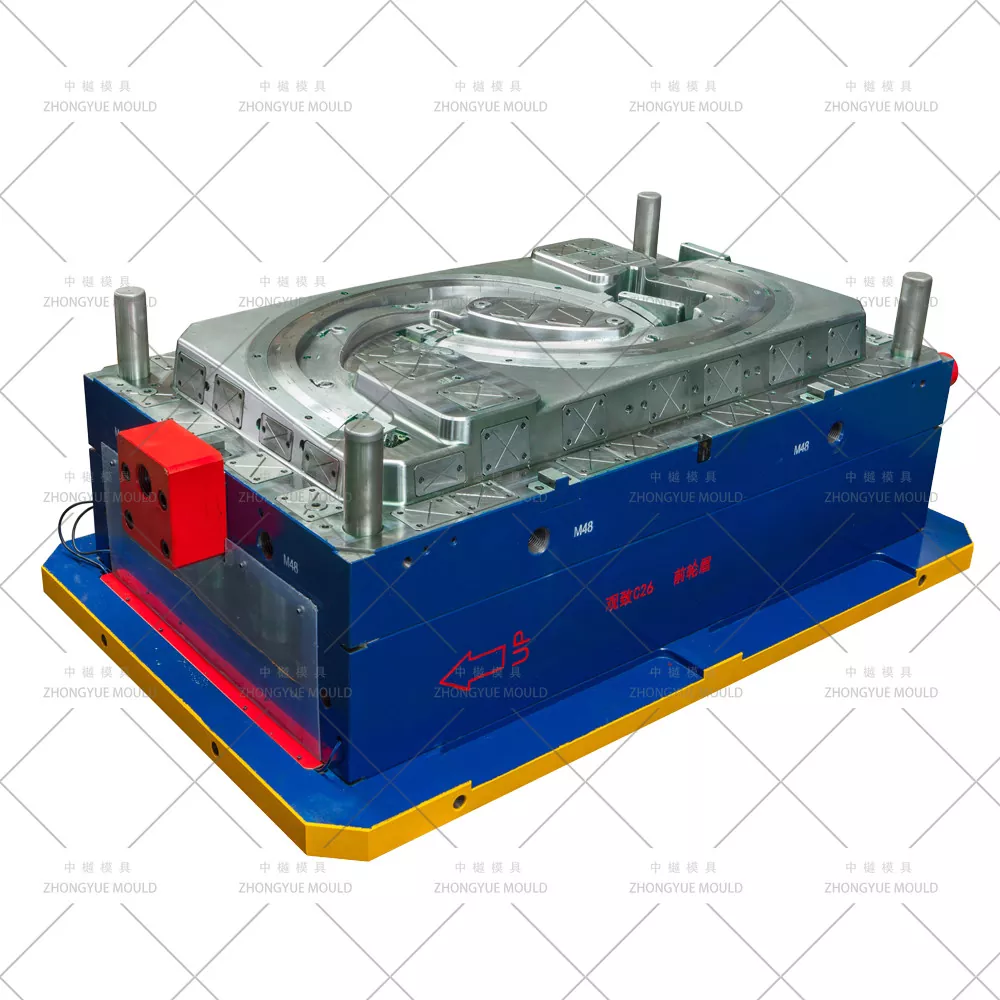

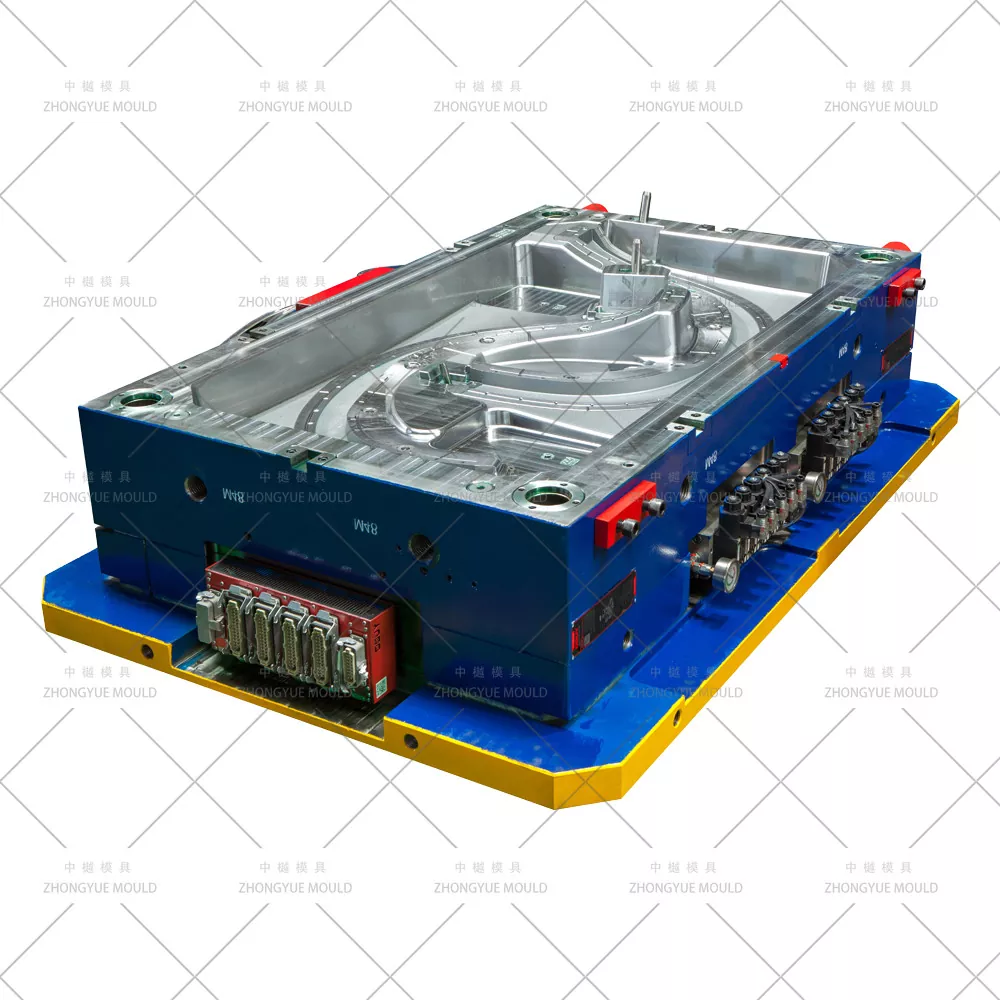

フロントフェンダーフレアモールドの主要な金型エンジニアリングのハイライト

フロント特有のアンダーカット— シグナルランプとセンサーポケット — サイドリピーターランプ開口部とフロントパーキングソナーポケット用の角度付きピンスライドまたはミニ油圧シリンダー。クリップシートの内部アンダーカット用リフター。

深絞り曲面パネルの排出と反り制御— ストリッパー バー、イジェクター ブロック アレイ、またはガイド付きリターンによる早期イジェクト。ディープバッフル + BeCu インサートにより ΔT ≤ 3 ～ 4℃ を維持し、前輪開口部のより狭い半径での端の歪みを最小限に抑えます。

マットグレイン外面 (TPO/PP)— キャビティ VDI 30 ～ 42 または MT-110xx レザー/ペブルグレイン (Mold-Tech、YS) を直接エッチング。コアサイドサテン。変更可能なインサートによるロゴ/部品番号。

ポリオレフィンの収縮補償— TPO 収縮 ~1.2 ～ 1.8%。 PP+EPDM-T20 ~1.0～1.5%(MD)/1.2～1.8%(TD);モールドフローで検証されたキャビティのサイジング。

見えない背面に隠されたゲート— 内側フランジ/背面のサブマリン (潜在) ゲートまたはエッジ/ファン ゲート。オープンまたはシーケンシャル バルブ ゲート ホット ランナーは、大量の OE ライン向けにオプションです。

1+1 ミラー キャビティ オプション (L+R フロント フレア)— 充填時間が等しいバランスのとれたランナー/ホットドロップ設計。対称的なフロントフレアの出力を2倍にします。

当社の金型製造および検証プロセス

プロジェクトのキックオフと DFM レビュー— 抜き勾配 (TPO/PP で ≥1.5°)、壁厚 (通常 2.0 ～ 3.0 mm)、ターンシグナル/センサーポケットの型抜き、バンパーおよびヘッドランプとのギャップ/フラッシュデータムを分析します。改善を提案します。

モールド フロー シミュレーション (モールドフロー)— 充填パターン、ウェルド ラインの位置 (隠れたフランジ/背面に押し込まれている)、クランプ力、冷却の均一性、および湾曲したフロント パネルの予測される反り。

3D金型設計の承認— 冷却レイアウト、ランナーバランス調整 (1+1 用)、ランプポケットとクリップの凹部のスライド/リフターの詳細、テクスチャゾーンの定義を備えた完全なアセンブリ。

精密加工— 高速 CNC 荒加工/仕上げ加工、冷却用の深穴加工、微細なカットアウトとテクスチャ彫刻用の EDM。

T1 トライアルと修正— 社内マシンで実行。試用ビデオ + CMM 寸法レポート + サンプル部品を承認用に提供します。

最終的な梱包と発送— 燻蒸なしケース、金型操作マニュアル、スペアパーツリスト、熱処理および鋼の証明書。

フロントフェンダーフレアモールドにZHONGYUE MOLDを選ぶ理由?

自動車外装金型体験— バンパー、フェンダー、グリル、ドアパネル、フェンダーフレアモールドを自社で製作

社内 DFM およびモールドフロー レポート— 充填/反り/ヒケのリスクを特定し、鋼材の切断前に最適化します。フロントバンパーのギャップ/フラッシュフィットを確認してください

柔軟なランナー ソリューション— コールド ランナーまたはブランドのホット ランナー (YUDO/SYNVENTIVE/Mold-Master)。 1+1 ミラーキャビティ設計の経験

厳格な品質管理と透明性のある進捗状況— 毎週の加工写真、CMM 検査、T1 サンプル承認

輸出経験— 金型はヨーロッパ、北米、南米、東南アジアに出荷

1 年間の金型保証 + スペアパーツの供給

よくある質問

Q：フロントフェンダーフレアモールドとリアフェンダーフレアモールドの違いは何ですか？

A: フロント フレアには多くの場合、サイド ターンシグナル ランプのカットアウトと追加のスライド/リフターを必要とするパーキング センサー ポケットがあり、フロント バンパーとヘッドランプとのギャップ/面一に一致させる必要があります。つまり、前縁の輪郭公差がより厳しくなります。リアフレアは通常、リアバンパー/クォーターパネルに比べてより単純な輪郭を持っています。

Q: 左右のフロント フェンダー フレア モールド、または 1+1 ミラー キャビティを作成できますか?

A: はい。当社では、対称的なフロント フレアのショットあたりの出力を 2 倍にするシングルキャビティ LH/RH 金型と 1+1 ミラー キャビティ金型を設計しています。

Q: どのような表面テクスチャ/木目をサポートしていますか?

A: VDI 27–42 マット ペブル/レザー グレイン (通常、TPO フレアの場合は VDI 36)、Mold-Tech / YS パターン、または塗装可能な ABS バージョンの SPI A1/A2 ハイポリッシュ。変更可能なインサートによるロゴ。

Q：お見積りには何が必要ですか？

A: 3D 部品モデル (STP/IGS/X_T)、ターゲット材料 (TPO / PP+EPDM-T20 / ABS)、年間量 / キャビテーション設定 (1×1 または 1+1)、射出成形機のプラテン データ、表面テクスチャおよび嵌合部品のギャップ仕様 (ある場合)。

自動車用フロントフェンダーフレアモールドの見積もりをリクエストする

フロントフェンダーフレア3Dモデル(STEP/IGS/X_T)とプロジェクト要件を送信してください。 ZHONGYUE MOLD は、24 ～ 48 時間以内に無料の DFM レポート、金型フロー概要、正式な見積もりを提供します。
