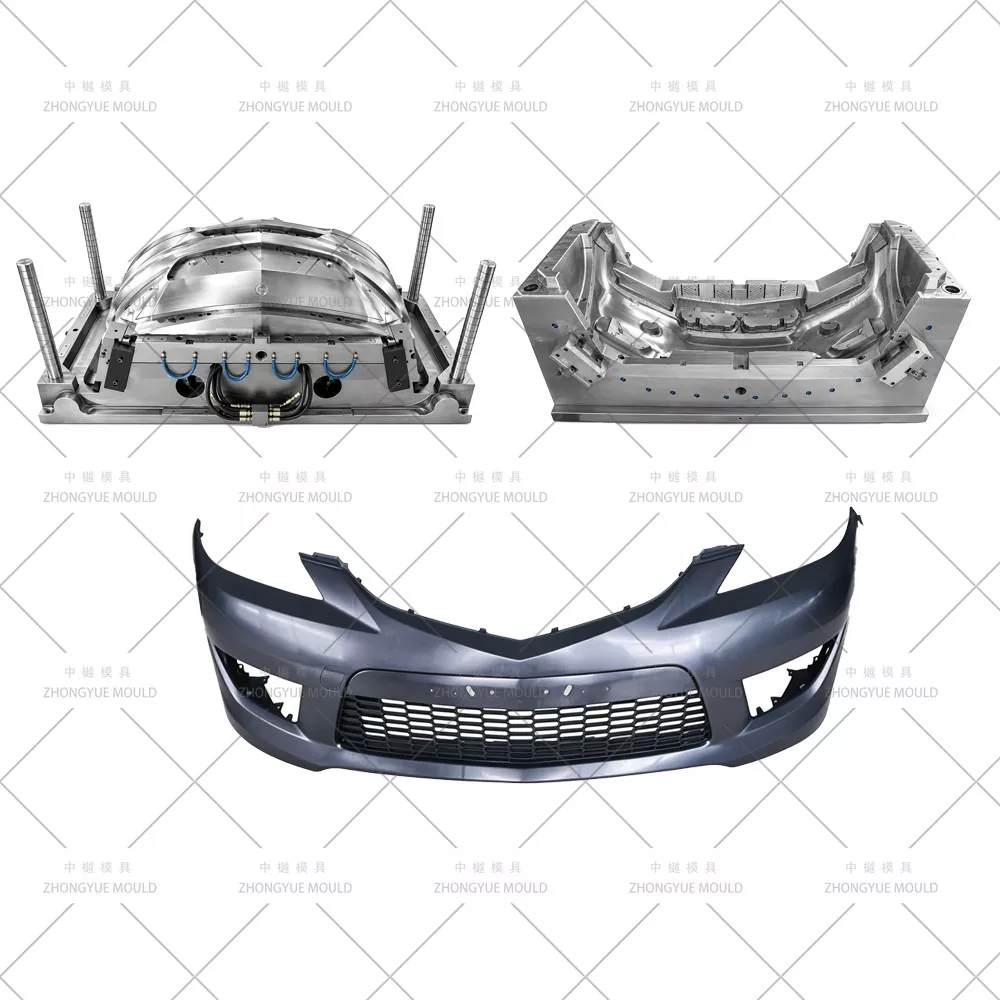

自動車バンパー金型

自動車バンパー金型 – カスタムカーフロント＆リアバンパー射出成形金型メーカー

ZHONGYUE MOLD は、乗用車、SUV、EV、小型トラック用の自動車バンパー金型/プラスチック車バンパー射出金型を専門とする経験豊富な中国の射出成形金型メーカーです。当社のバンパー金型は、PP+EPDM-T20 / PP-TD20 で成形される大型部品向けに設計されており、最適化されたシーケンシャル バルブ ゲート (SVG) ホット ランナー システム、ディープ バッフルおよび BeCu 冷却チャネル、およびクラス A 表面テクスチャの互換性を備えており、ヒケを最小限に抑え、サイクル タイムを短縮してペイント対応またはグレイン仕上げのバンパーを提供します。

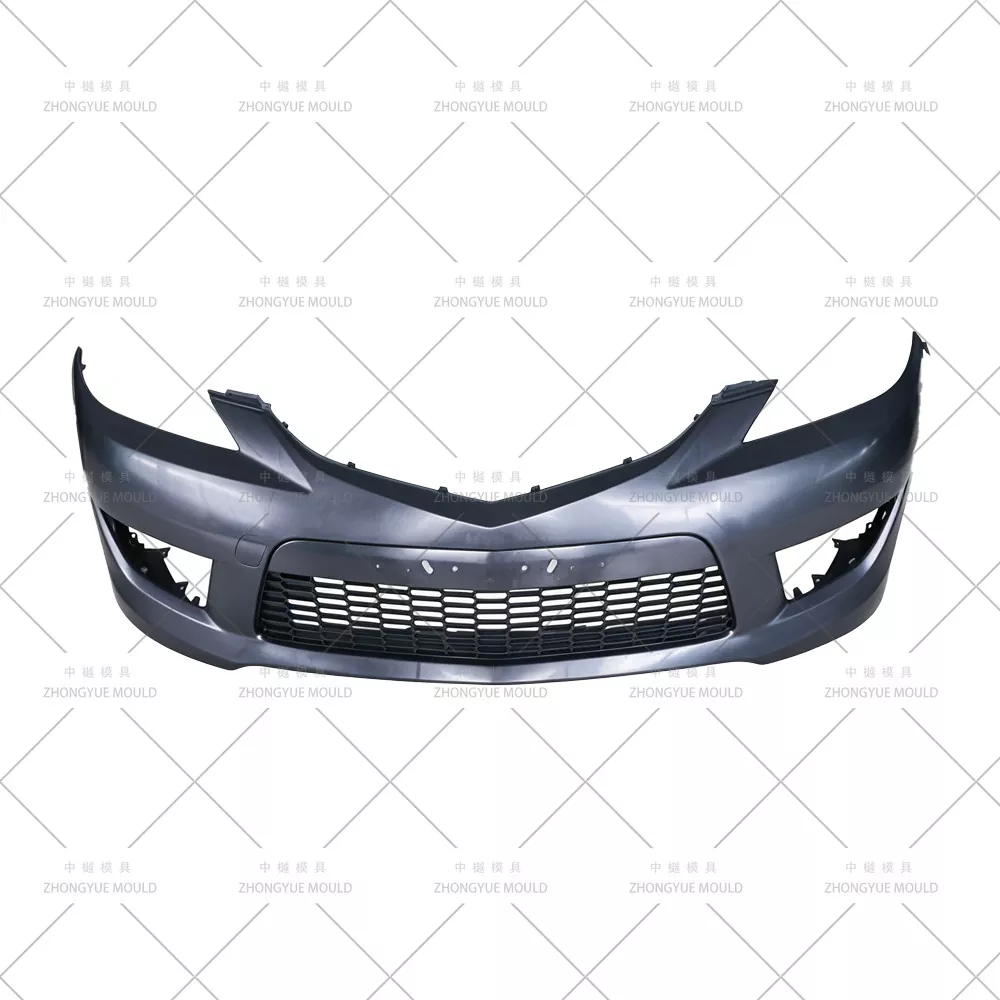

フロントバンパーフェイシア、リアバンパーカバーから下部バランス/フォグランプベゼルに至るまで、当社はスチール切断前に完全なDFM解析とモールドフローシミュレーションを提供し、お客様のプログラムが予定どおり、予算内で確実に開始されるようにします。

自動車用プラスチックバンパー金型の仕様:

次の自動車用プラスチック バンパー金型プロジェクトを明るくしましょう。

バンパーコンポーネント We Tool

車のバンパー金型の主な金型設計の特徴

シーケンシャル バルブ ゲート (SVG) ホット ランナー システム — YUDO / SYNVENTIVE / Mold-Master ブランド;目に見える表面のウェルド ラインを減らし、大面積部品の充填順序を制御します。

薄肉大型パネル向けに最適化された冷却 - 深いバッフル、厚いボスとコーナー近くの熱伝導性 BeCu (ベリリウム銅) インサート。反りを最小限に抑え、サイクルを10～15％短縮します。

クラス A の表面と粒子の互換性 — キャビティは SPI B1/A2 に研磨されています。 VDI 3400 または Mold-Tech テクスチャは、木目仕上げバンパーのキャビティで直接サポートされています。

堅牢な排出と自動化対応 — ストリッパー プレート、エジェクター ブロック、または多点エジェクター ピン アレイ。完全自動脱型用に事前に設計されたロボット取り出しインターフェース。

サイドアクションとアンダーカットの処理 - パーキングセンサー開口部、牽引フックカバー、フォグランプの凹部、クリップスナップ用の油圧/オイルシリンダースライド。

当社の金型製造および検証プロセス

プロジェクトのキックオフと DFM レビュー — 抜き勾配、肉厚、収縮、ゲート、取り出しの実現可能性を分析します。改善を提案します。

モールド フロー シミュレーション (Moldflow) — 充填パターン、ウェルド ラインの位置、型締力、冷却の均一性、サイクル タイムの予測。

3D 金型設計の承認 - 完全なアセンブリ図面、冷却レイアウト、スライド/リフターの詳細、ホット ランナーのバランス。

精密機械加工 — 高速 CNC 荒加工/仕上げ加工、冷却用の深穴加工、微細加工用の Sodick/Charmilles EDM。

組み立てと T1 トライアル — 社内の大量トン数の機械で実行します。トライアルビデオ + CMM 寸法レポート + サンプル部品を送信します。

修正と最終承認 — 必要に応じて調整します。燻蒸なしのケースに入れて、取扱説明書とスペアパーツリストを同梱して発送します。

自動車バンパー金型に ZHONGYUE MOLD を選ぶ理由

実証済みの大型金型能力 - 当社は、5 軸対応の CNC および大型機械加工を使用して、最大 3000T+ の機械互換性のある金型を構築します。

社内の DFM およびモールド フロー レポート — 鋼材の切断前にリスク (ヒケ、歪み、ショート ショット) を特定します。

ブランドの Hot Runner エクスペリエンス — YUDO / SYNVENTIVE / Mold-Master SVG システムが統合および調整されています。

厳格な QC と進捗状況の更新 - 毎週の写真、加工状況レポート、出荷前の最終 CMM 検査。

輸出経験 — 金型はヨーロッパ、北米、南米、東南アジアに出荷されます。

1 年間の金型保証 + スペアパーツの供給

よくある質問

Q: フロントバンパーとリアバンパーをセットで型取りしてもらえますか？

A: はい。通常、フロント/リアフェイシア用に個別の金型を設計し、インサート金型またはファミリー金型として適合する小さなトリム (フォグベゼル、ロアグリル) を成形することもできます。

Q: バンパー金型に推奨するホットランナーのブランドは何ですか?

A: 通常、弊社では YUDO または SYNVENTIVE シーケンシャル バルブ ゲート システムを設置します。ご要望に応じてモールドマスターもご利用いただけます。 SVG は、ウェルド ラインを目に見えない領域に押し出すのに役立ちます。

Q: 見積もりにはどのような情報が必要ですか?

A: 3D 部品モデル (STP/IGS/X_T)、ターゲット材料 (通常 PP+EPDM-T20%)、年間量 / キャビテーションの好み、射出成形機のプラテンとタイバーのデータ、表面テクスチャ / 粒子仕様 (ある場合)。

Q: 通常のリードタイムはどれくらいですか?

A: 3D 金型設計の承認後、複雑さとホット ランナー ブランドのリード タイムに応じて 50 ～ 75 日かかります。

自動車バンパー金型の見積もりをリクエストする

バンパー 3D モデル (STEP/IGS/X_T) とプロジェクト要件を送信してください。 ZHONGYUE MOLD は、24 ～ 48 時間以内に無料の DFM レポート、金型フロー概要、正式な見積もりを提供します。
