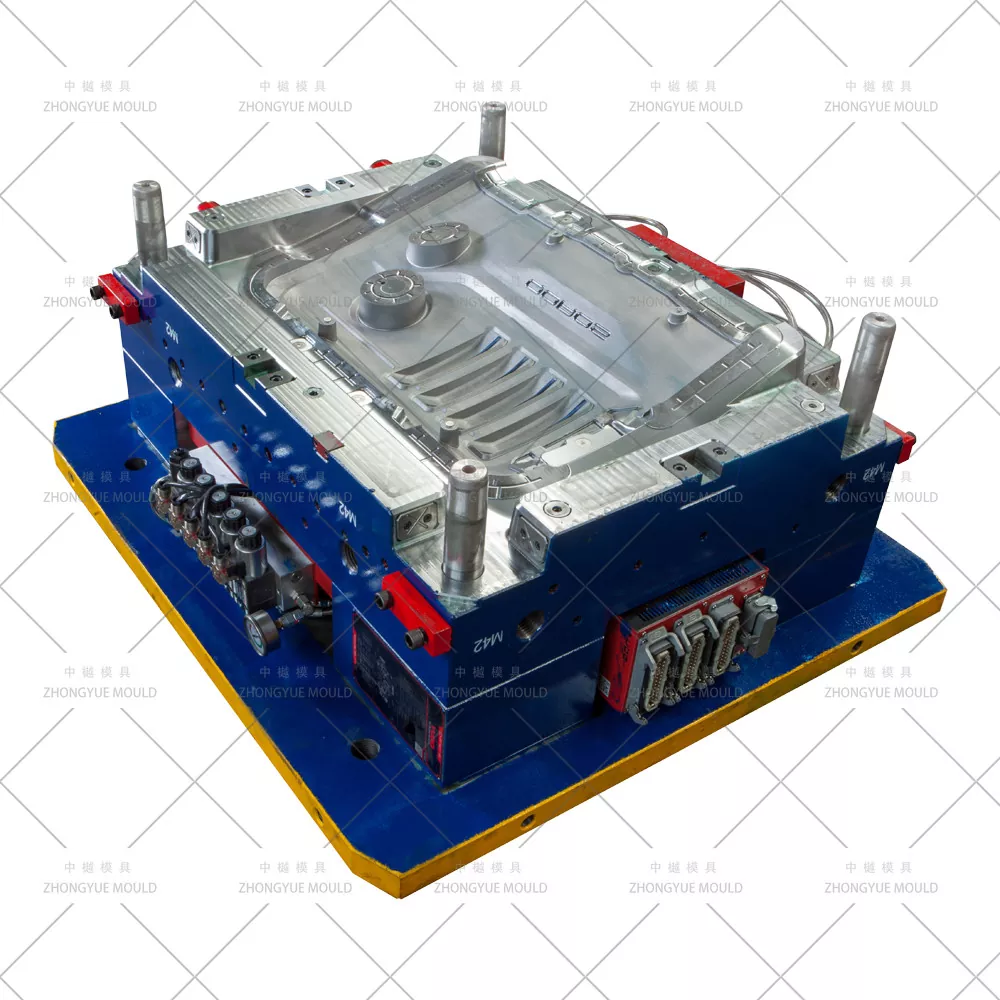

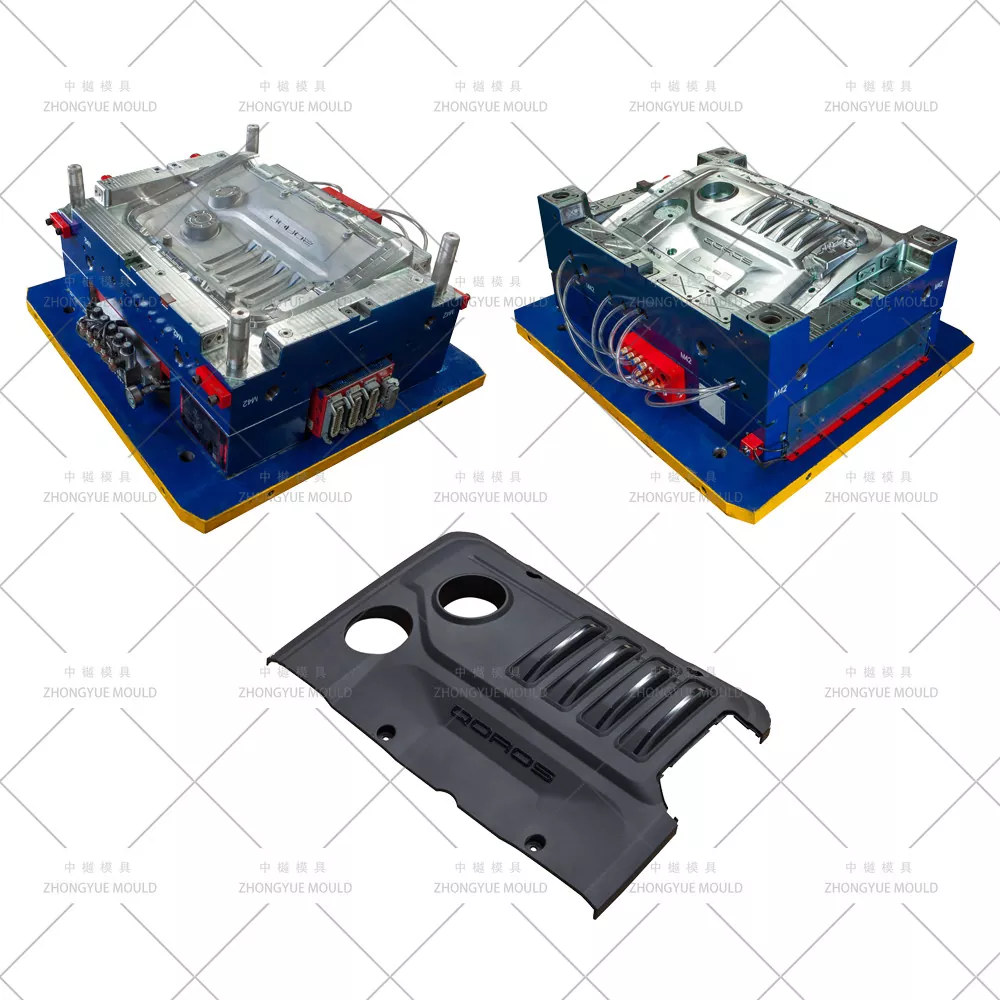

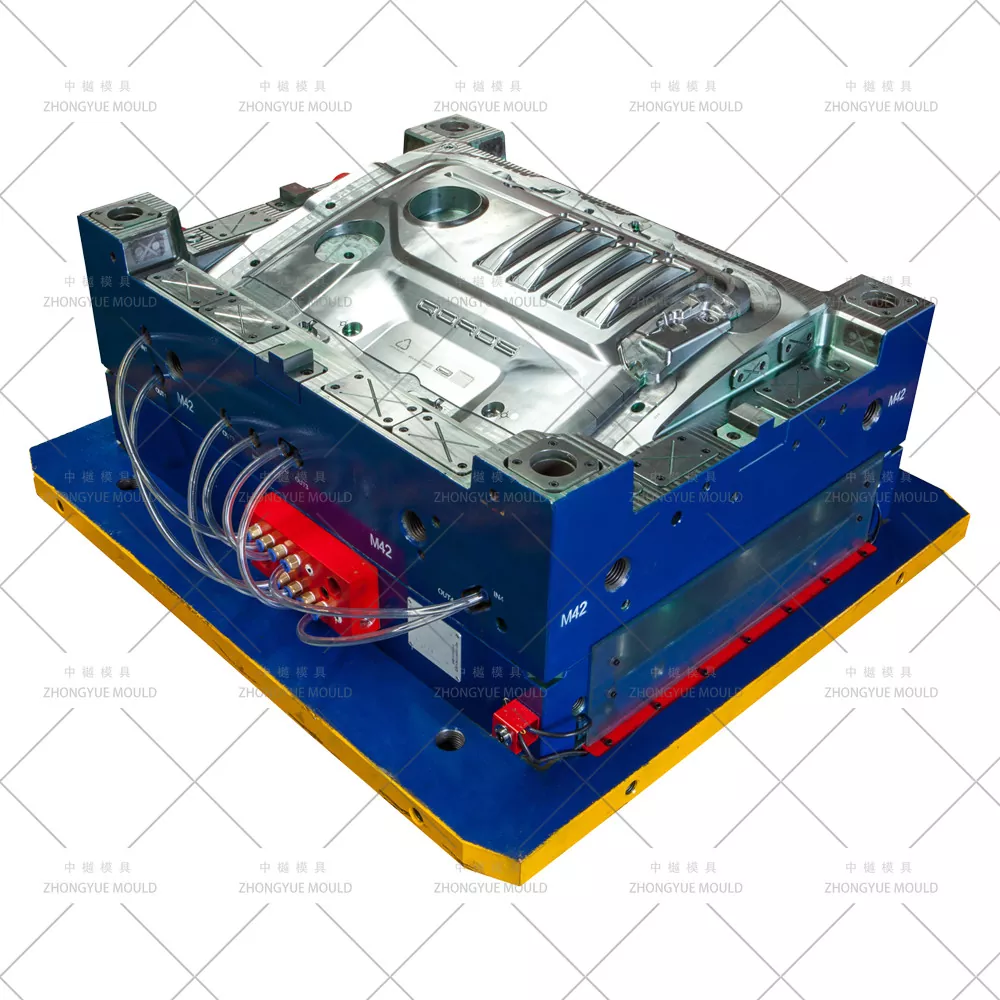

ZHONGYUE MOLD は、自動車エンジン カバー金型 / プラスチック エンジン コンパートメント シールドおよび装飾カバーを世界の Tier-1 自動車部品サプライヤーおよび OEM に供給する中国の射出成形金型専門メーカーです。最近の車両では、金属製のエンジン シュラウドの代わりに、PA66+GF30 (ガラス繊維強化ナイロン) または PP-T20/T30 (鉱物/タルク充填ポリプロピレン) で成形された軽量の耐熱プラスチック エンジン カバーが使用されています。当社の金型は、最適化された冷却、シーケンシャル バルブ ゲート ホット ランナー システム、取り付けボス、スナップフィット クリップ、消音リブ構造の正確な成形を備え、これらの高温エンジニアリング プラスチック向けに設計されています。
エンジン上部のビューティ カバー、音響エンジン シールド、またはボンネット下の断熱トレイが必要な場合でも、スチールの切断前に完全な DFM レビューとモールドフロー シミュレーションを提供します。
|
アイテム |
仕様・オプション |
|
|
金型名 |
自動車エンジンカバー/エンジンシールドプラスチック射出成形金型 |
|
|
キャビティ&コアスチール |
718H (HRC 33 ～ 38)、2738HH、オプションで H13 窒化 (スライダー/ボスインサート) または S136 (高研磨ゾーン) |
|
|
モールドベース |
LKM / DME / HASCO / 自社設計大型ベース |
|
|
空洞 |
通常は単一キャビティ (1×1)。小型補助カバーのツインキャビティが可能 |
|
|
ランナーシステム |
ホット ランナー — 3 ～ 10 ドロップのシーケンシャル バルブ ゲート (YUDO / SYNVENTIVE / Mold-Master) |
|
|
ゲートタイプ |
目に見えない面のファン / エッジ / ピンポイント ゲート。 SVG 制御 |
|
|
排出 |
エジェクターピン + エジェクターブロック/ストリッパープレート;ロボット取り出しインターフェース |
|
|
冷却 |
バッフル Ø8–12mm、バブラー、BeCu インサート、絶縁回路 (入口-出口 ΔT ≤3℃) |
|
|
スライド/リフター |
クリップの凹みや切り欠き用の油圧シリンダーまたは角度付きガイド ピン スライド |
|
|
表面仕上げ |
SPI A/B ポリッシュ + VDI 27/30/36 テクスチャまたはカスタム レザー グレイン |
|
|
金型の寿命 |
≥500,000 ショット (718H)。 ≧80万～100万ショット（H13/S136窒化） |
|
|
推奨成形材料 |
PA66+GF25–35%、PP-T20/T30、PPA (高耐熱)、オプションで PUR フォーム裏地付き |
|
|
設計ソフトウェア |
UG NX、CATIA、Pro/E、SolidWorks、Moldflow |
|
|
公差制御 |
±0.02～0.05 mm (機能による) |
|
|
リードタイム |
3D 金型設計承認後 45 ～ 65 日 |
|
|
金型材質 |
硬度 |
金型の寿命 |
|
P20 |
HRC 28-33 |
>300,000 ショット |
|
718 |
HRC 33-36 |
>500,000 ショット |
|
H13 |
HRC >43 |
>800,000 ショット |
|
2344 |
HRC >48 |
>800,000 ショット |
|
S136 |
HRC 48-52 |
>1,000,000 ショット |
次のプラスチック エンジン カバー モールド プロジェクトを明るくしましょう。
|
部品の種類 |
関数 |
金型設計の焦点 |
|

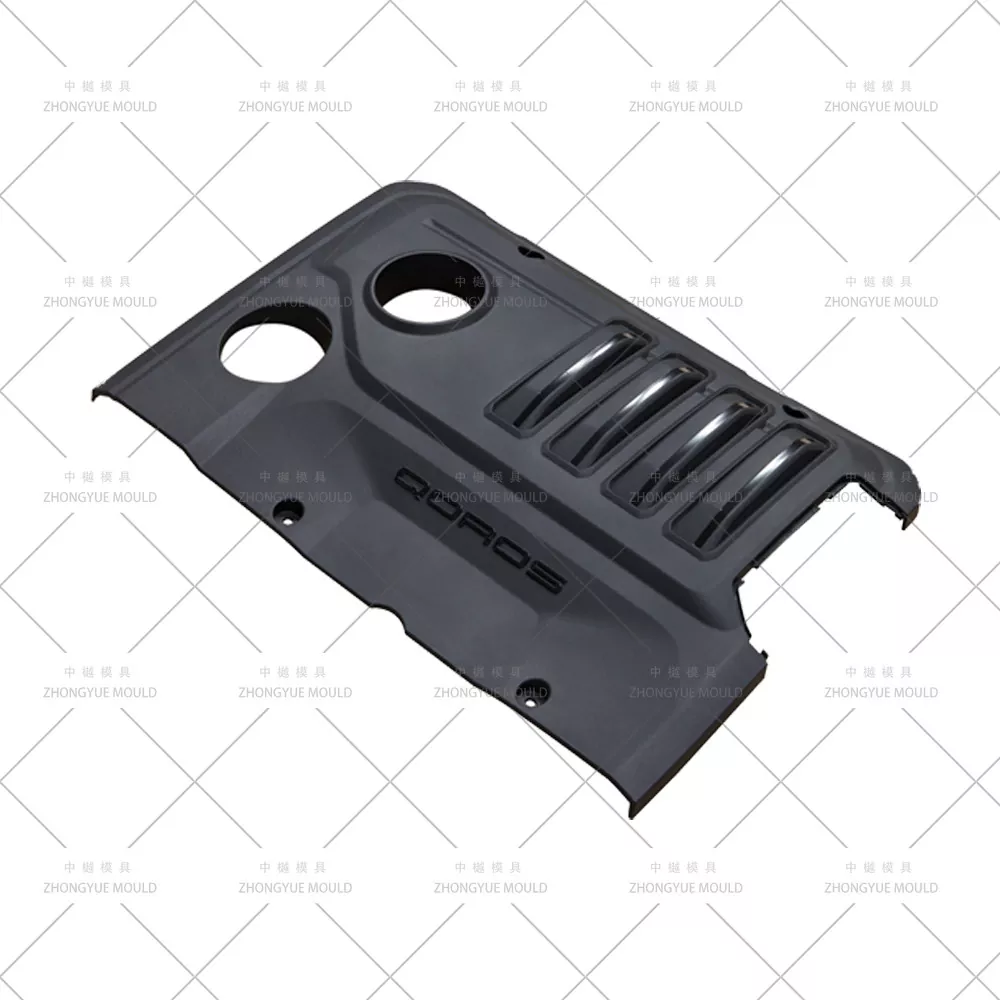

アッパーエンジンビューティ/装飾カバー |
ロゴエンボス加工を施した美しいエンジンベイカバー、多くの場合マット/テクスチャー仕上げ |
クラス B の表面テクスチャ、隠されたゲート、可視面の最小限のウェルド ライン |
|
エンジン音響/サウンドシールド (上部または下部) |
騒音低減 + 軽度の飛沫防止 |
剛性を高める深いリブ、均一な壁、裏側の沈みを防ぐバランスのとれた充填 |
|
タイミングベルト/カムカバー(プラスチック) |
オイルミストに対するシール、耐高温性 |
厳しい平面度公差、ボルトボス補強、場合によってはゴムガスケット溝 |
|
新エネルギー車(EV)モーター・インバーターカバー |
軽量筐体、放熱リブ |
厚肉部付近の最適化された冷却チャネル、インサート成形の提供が可能 |
|
補助ボンネット下カバー/ヒートシールド(プラスチック) |
輻射熱からコンポーネントを保護 |
材料の収縮比較高 GF コンテンツの場合、カットアウトの場合はスライド/インサート |
シーケンシャル バルブ ゲート (SVG) ホット ランナー— YUDO / SYNVENTIVE / モールドマスター;充填シーケンスを制御して、ウェルド ラインを目に見えない領域に押し出し、テクスチャ表面上のフロー マークを軽減します。
強化プラスチックの最適化（PA66+GF30 / PP-TD20～30）— 正確な収縮補正を備えたキャビティ サイズ (PA66+GF ~0.3 ～ 0.6%、PP-TD ~0.8 ～ 1.2%)。可動部品 (スライド、エジェクター) のガラス繊維の磨耗を防ぐために金型硬化されています。
リブ/ボス付近を深く均一に冷却— バッフル、バブラー、BeCu インサートを厚い取り付けボスの近くに配置し、反りやサイクル タイム (通常 45 ～ 70 秒) を制御します。
表面テクスチャの互換性— キャビティ SPI B1/A2 ポリッシュ、VDI 27–36 レザー/マットグレイン (モールドテック、YS パターン) をキャビティに直接エッチング。ロゴの彫刻/挿入が可能です。
複雑なアンダーカットと取り付け機能— サイドクリップ凹部用の油圧式または角度付きピンスライド、内部アンダーカット用のリフター、大型フラットパネル用のインデックス付きエジェクターブロック。
プロジェクトのキックオフと DFM レビュー— 抜き勾配、肉厚の均一性、ボス/ガセットの設計、ゲートと排出の実現可能性をチェックします。ヒケ/反りを減らすための改善を提案します。
モールド フロー シミュレーション (モールドフロー)— PA66+GF または PP-TD の充填パターン、ウェルド ラインの位置、型締力、冷却均一性、サイクル タイムを予測します。
3D金型設計の承認— 冷却レイアウト、SVG ホット ランナー バランシング、スライド/リフターの詳細、通気戦略を備えた完全なアセンブリ。
精密加工— 高速 CNC 荒加工/仕上げ加工、冷却用の深穴加工、微細なディテールとテクスチャ彫刻用のミラー EDM。
T1 トライアルと修正— 社内マシンで実行。試用ビデオ + CMM 寸法レポート + サンプル部品を承認用に提供します。
最終的な梱包と発送— 燻蒸なしケース、金型操作マニュアル、スペアパーツリスト、熱処理証明書。
自動車金型体験— エンジンカバー、バンパー、内外装の自動車金型での実績
無料の DFM およびモールドフロー レポート— 鋼材の切断前に充填/ヒケ/反りのリスクを特定
ブランドSVGホットランナー統合— YUDO / SYNVENTIVE / Mold-Master チューニングサポート付き
厳格な品質管理と透明性のある進捗状況— 毎週の加工写真、CMM 検査、T1 サンプル承認
輸出対応— 金型はヨーロッパ、北米、南米、東南アジアに出荷
1 年間の金型保証 + スペアパーツの供給
Q: エンジンカバーに推奨されるプラスチック素材は何ですか?
A: 乗用車の多くは、高い耐熱性(連続120～140℃)と剛性を確保するためにPA66+GF25-35%を使用しています。よりコスト重視の用途には、PP-T20/T30 (タルク/ミネラル充填) が使用されます。材料の収縮に応じて金型キャビティの寸法を補正します。
Q: エンジン カバーとそれに適合するアンダートレイ/シールドの両方を同じプロジェクトで成形できますか?
A: はい。通常、上部の装飾カバーと下部の音響シールド用に個別の金型を設計し、小さなアクセサリー クリップ/ベゼルも成形できます。
Q: エンジン カバー金型に最適なホット ランナー システムはどれですか?
A: シーケンシャル バルブ ゲート (SVG) ホット ランナーを強くお勧めします。これは、目に見えるテクスチャ表面のウェルド ラインの制御に役立ち、大型の薄壁パネルのバランスの取れた充填を可能にします。
Q：お見積りには何が必要ですか？
A: 3D 部品モデル (STP/IGS/X_T)、ターゲット材料、年間量 / キャビテーション設定、射出成形機のプラテン データ、表面テクスチャ仕様 (ある場合)。
エンジン カバー 3D モデル (STEP/IGS/X_T) とプロジェクト要件を送信してください。 ZHONGYUE MOLD は、24 ～ 48 時間以内に無料の DFM レポート、金型フロー概要、正式な見積もりを提供します。
