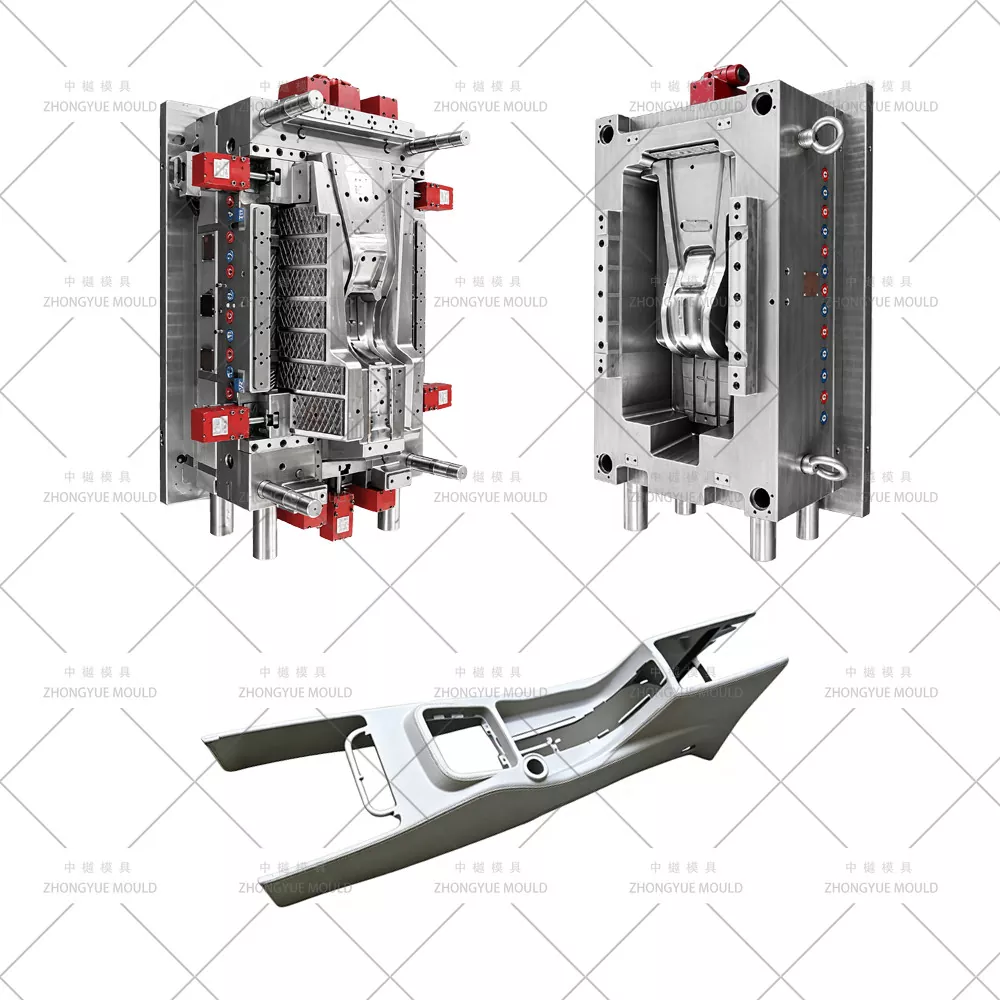

自動車センターコンソール金型

自動車センターコンソール金型 – カスタムカーセンターコンソール/インテリアトリム射出成形金型メーカー

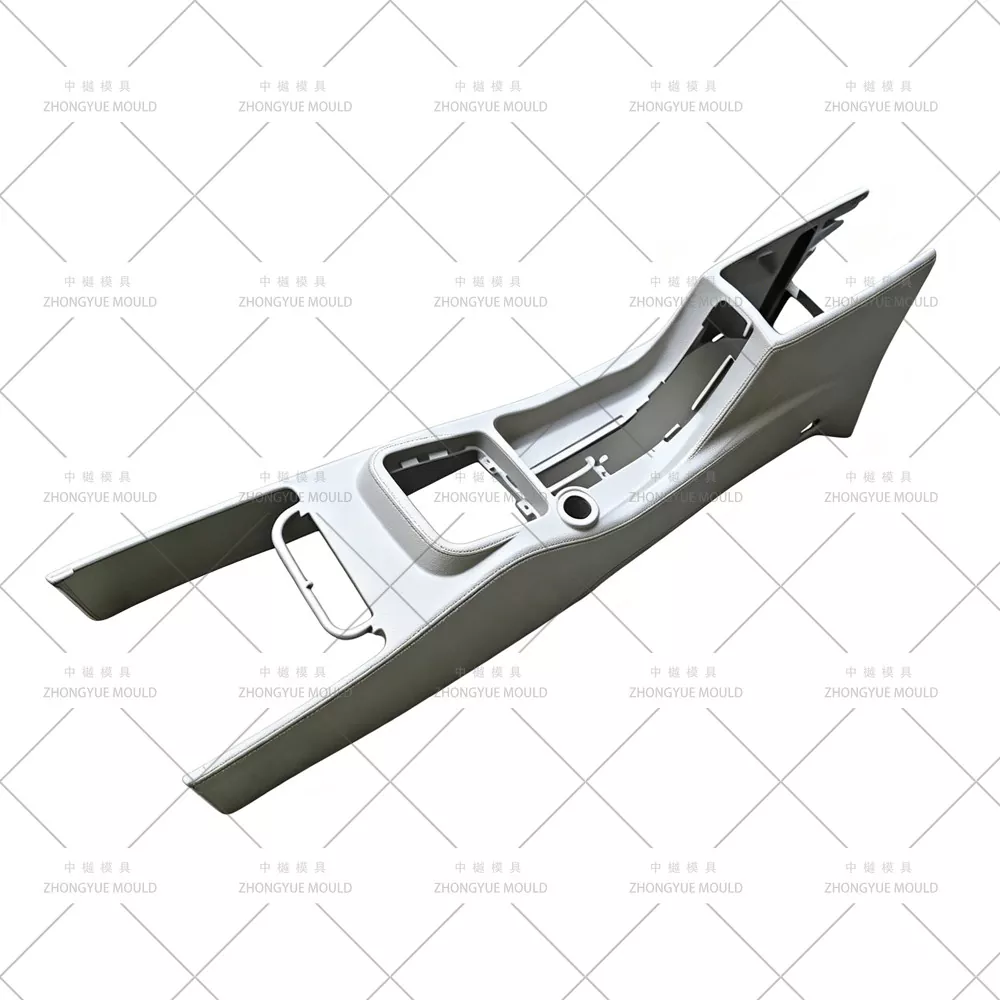

ZHONGYUE MOLDは、自動車センターコンソール金型/プラスチックカーセンターコンソール射出金型(インテリアトリム金型)を世界のティア1自動車部品サプライヤーおよびOEMに供給する中国の射出成形金型専門メーカーです。センター コンソールは、上部の装飾パネル (スイッチ、USB ポート、ギアシフト ベゼル付き) と下部のストレージ / ビンおよびアームレスト構造で構成され、通常 ABS、PC+ABS、または PP-T20 で成形され、目に見える面にはマット レザー グレイン (VDI 27 ～ 36) が施され、オプションでピアノブラックの高光沢ゾーン (S136 ミラーポリッシュ キャビティ) またはソフトタッチの TPE/TPU オーバーモールディングが施されます。当社の金型には、保管庫の深いアンダーカット用のマルチアングルリフター、エアベントのカットアウトとカップホルダーの凹部用の油圧または角度付きスライド、厚い取り付けボス付近のバランスの取れた冷却、完璧な内部外観を実現する洗練されたパーティングライン制御が備えられています。

乗用車のセンター コンソールの上部および下部アセンブリ、SUV ワイド コンソール アームレスト ベースからギアシフト サラウンド / トリム ベゼルに至るまで、鋼材の切断前に完全な DFM レビューとモールドフロー シミュレーションを提供します。

仕様:

次の自動車センター コンソール モールド プロジェクトを明るくしましょう。

代表的なセンターコンソール/インテリアトリムパーツ We Tool

センターコンソール金型の主な金型エンジニアリングのハイライト

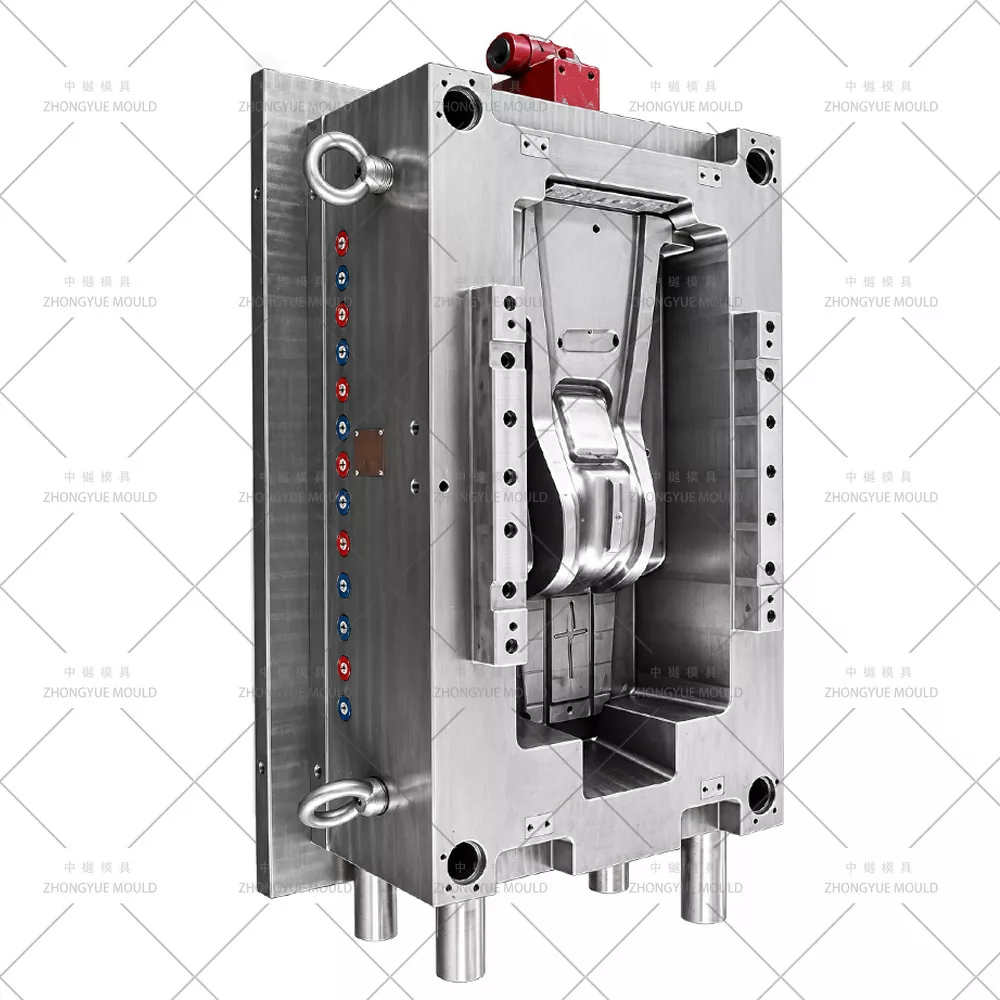

1 つの金型で二重表面仕上げ— マットグレインゾーン: 718H/2738HH キャビティ VDI 27–36 (Mold-Tech / YS パターン) を直接エッチング。ピアノブラック / クローム プレート ゾーン: S136 (HRC 48–52) ミラーポリッシュ SPI A1/A2、ロゴ/部品番号用の変更可能なインサート付き。

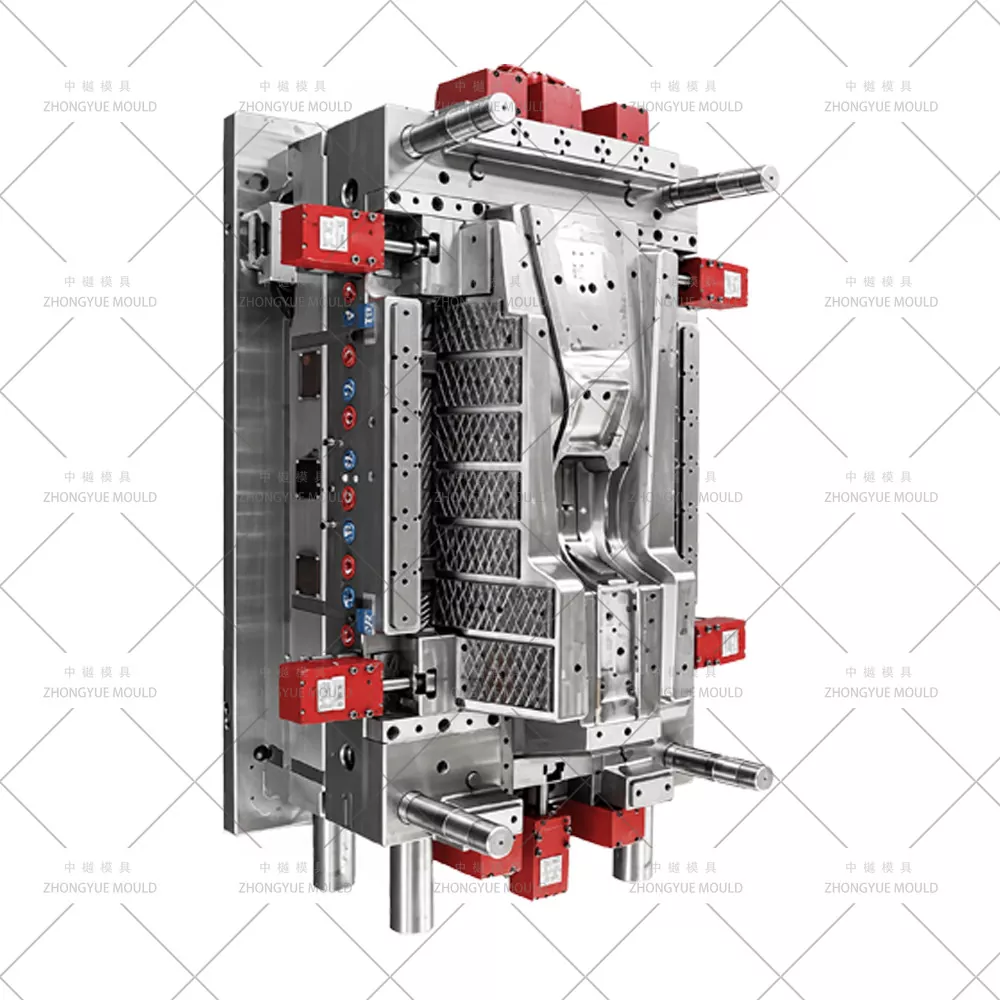

深いアンダーカット用マルチリフター＆スライドシステム— 保管ビンの内側のアンダーカット用のリフター、カップホルダーの凹み用の角度付きピンスライドまたはミニ油圧装置、エアベントポケット、USB カットアウト。スライド干渉は 3D アセンブリでチェックされます。

内装プラスチックの収縮補償— ABS 収縮 ~0.4 ～ 0.7%。 PC+ABS ~0.5 ～ 0.7%; PP-T20 ~1.0–1.5%;モールドフローで検証されたキャビティのサイジングは、特に反りやすい長い装飾パネルに適用されます。

隠れた潜水艦/目に見えないフランジ上のエッジゲート— ゲートの痕跡が背面/底部フランジに隠されています。単一キャビティの内部金型に一般的なコールド ランナー。ホット ランナー (オープンまたはバルブ) は、ウェルド ラインを減らすために、高キャビティまたは塗装された部品に使用できます。

厚いボスと長いパネルの最適化された冷却— 厚い取り付けボスとコイントレイの凹部の近くにバッフル + バブラー + BeCu インサート。マルチゾーン温度制御によりマット表面のヒケを最小限に抑えます。

ファミリ モールド オプション (上部 + 下部コンソール / ベゼル)— サイクルタイムが一致する場合、ファミリー金型を設計できます (注意: 厚い部分のヒケリスク - Moldflow によってケースバイケースで評価されます)。

当社の金型製造および検証プロセス

プロジェクトのキックオフと DFM レビュー— 壁の厚さ (通常 2.0 ～ 3.0 mm)、粒子あたりの抜き勾配 (VDI 30+ の場合 ≥1.5°)、ビンのアンダーカットのリフター ストローク、ゲートと排出の実現可能性を分析します。目に見えるマット面のヒケ/ウェルド ラインを回避するための改善を提案します。

モールド フロー シミュレーション (モールドフロー)— 長い装飾パネルの充填パターン、ウェルド ラインの位置 (隠れたフランジ/背面に押し付けられる)、型締力、冷却の均一性、および予測される反り。

3D金型設計の承認— 冷却レイアウト、干渉チェック付きリフター/スライドの詳細、テクスチャーゾーンと鏡面研磨ゾーンの定義、通気戦略を備えた完全なアセンブリ。

精密加工— 高速 CNC 荒加工/仕上げ加工、冷却用の深穴加工、微細なカットアウトとテクスチャ彫刻用の Sodick/Charmilles EDM。 S136インサートミラーポリッシュ。

T1 トライアルと修正— 社内マシンで実行。試用ビデオ + CMM 寸法レポート + サンプル部品を承認用に提供します。

最終的な梱包と発送— 燻蒸防止ケース、金型操作マニュアル、スペアパーツリスト (予備のリフタースプリング、エジェクターピン)、熱処理および鋼の証明書。

センターコンソールの金型にZHONGYUE MOLDを選ぶ理由?

自動車内外装金型体験— バンパー、フェンダー、ドアパネル、ダッシュボード、センターコンソールの金型を自社で製作

社内 DFM およびモールドフロー レポート— 充填/反り/ヒケのリスクを特定し、鋼材の切断前に最適化します。 IPおよびトンネルとのギャップ/フラッシュフィットをチェック

デュアルフィニッシュ機能 (グレイン + ピアノブラック)— S136 鏡面研磨インサート + 同一金型内のテクスチャード 718H キャビティ。 2K/オーバーモールディング設計のサポート

厳格な品質管理と透明性のある進捗状況— 毎週の加工写真、CMM検査、出荷前のT1サンプル承認

輸出経験— 金型はヨーロッパ、北米、南米、東南アジアに出荷

1 年間の金型保証 + スペアパーツの供給 (リフター、スプリング、ピン)

よくある質問

Q: 上部化粧パネルと下部ビンの両方をファミリーモールドとして成形できますか?

A: サイクル タイムと壁の厚さが一致する場合は可能です。同じランナーからゲートされた場合、下部ビンの厚いセクションではヒケが発生する可能性があるため、Moldflow を介してケースバイケースで評価します。多くの場合、品質管理を向上させるために、2 つの個別の単一キャビティ金型として構築されます。

Q: ピアノブラック (高光沢) ゾーンとマットグレインを 1 つの金型でサポートしていますか?

A: はい。高光沢領域には S136 鏡面研磨インサート (SPI A1/A2) を使用し、マット領域には 718H/2738HH テクスチャード キャビティ (VDI 27 ～ 36) を使用し、パーティング ラインが明確に定義されています。

Q: センターコンソール金型に推奨するホットランナーは何ですか?

A: 多くの室内コンソールは、隠されたサブマリン ゲートを備えたコールド ランナーを実行します。ウェルド ラインが重要な塗装部品や外観が非常に高い部品の場合、オープンまたはシーケンシャル バルブ ゲート ホット ランナー (YUDO/SYNVENTIVE/Mold-Master) を統合できます。

Q：お見積りには何が必要ですか？

A: 3D 部品モデル (STP/IGS/X_T)、ターゲット材料 (ABS / PC+ABS / PP-T20)、年間量 / キャビテーションの好み (1×1 またはファミリー)、射出成形機のプラテン データ、表面テクスチャおよび高光沢ゾーンの仕様 (ある場合)。

自動車センター コンソール金型の見積もりをリクエストする

センター コンソール 3D モデル (STEP/IGS/X_T) とプロジェクト要件を送信します。 ZHONGYUE MOLD は、24 ～ 48 時間以内に無料の DFM レポート、金型フロー概要、正式な見積もりを提供します。
