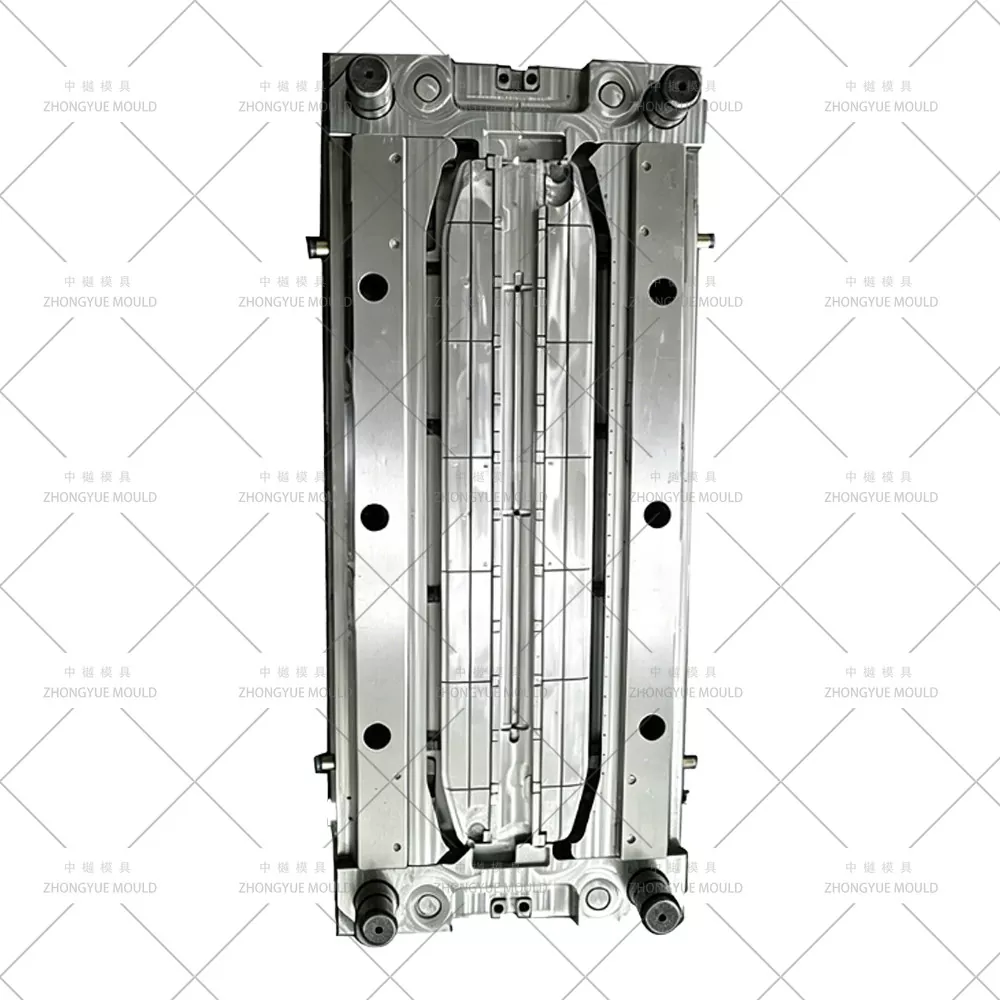

プラスチック冷蔵庫金型

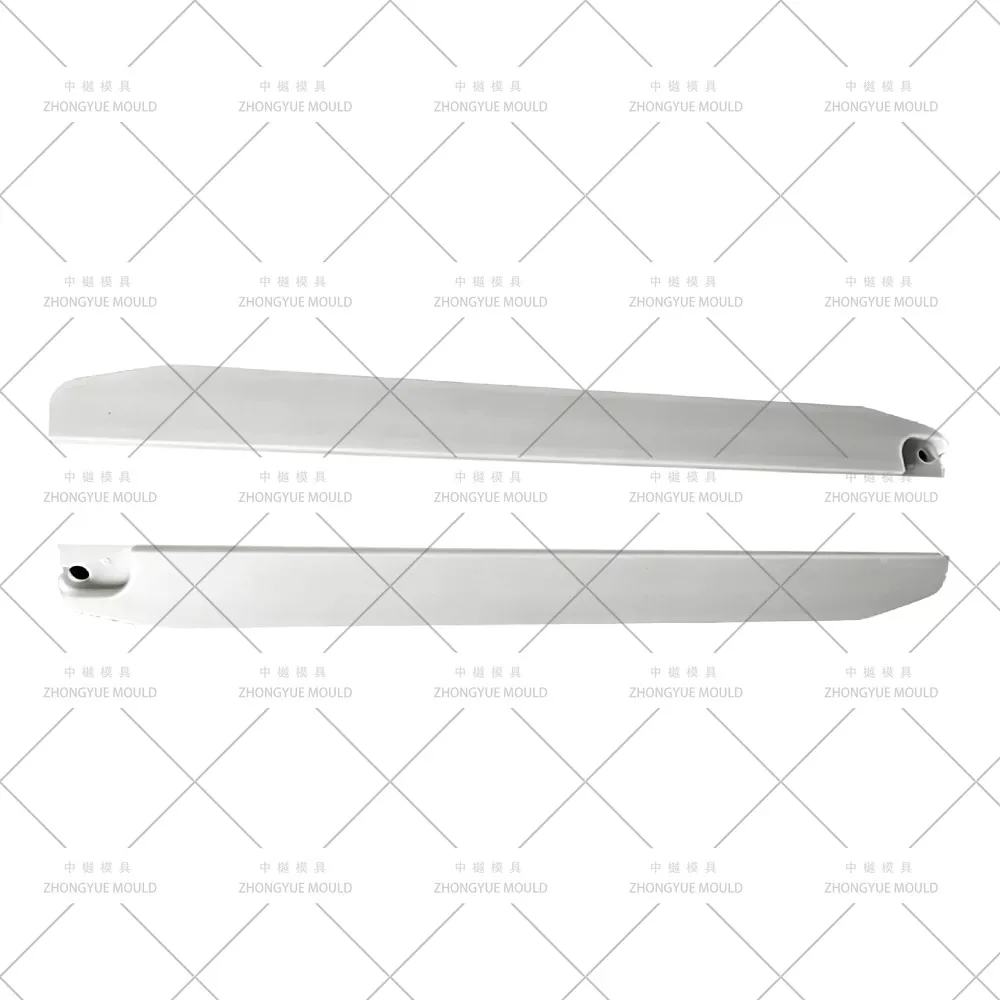

冷蔵庫のドアハンドルは、コラムとハンドルを単一のユニットに統合した、重要な美的および機能的なコンポーネントです。 Zhongyue Mould では、冷凍庫とコンバーチブル コンバーチブル コンパートメントのハンドルの大量生産向けに設計された高精度のプラスチック冷蔵庫金型を提供しています。

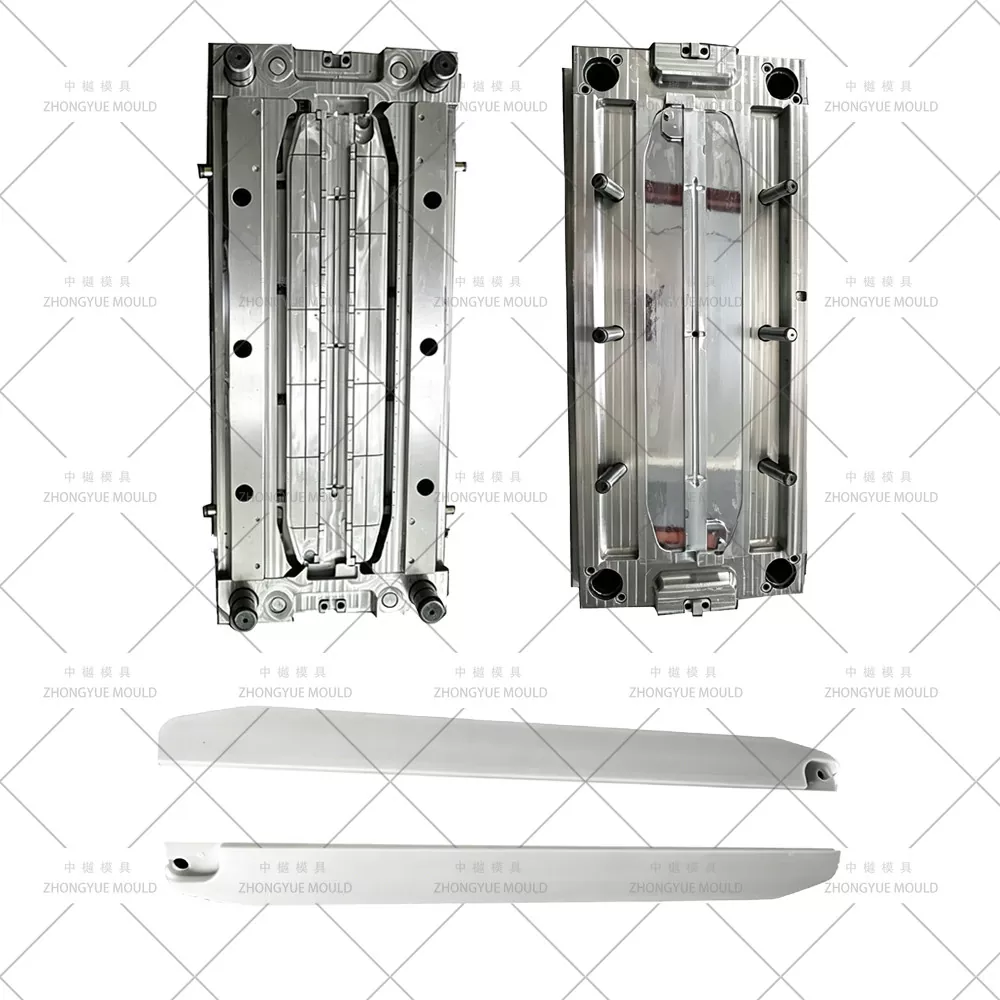

高度な 1-Mould-2-Cavities テクノロジーを利用する当社の金型を使用すると、メーカーは 2 つの異なるハンドル設計を 1 サイクル内で同時に製造できます。このアプローチにより、家電業界が要求する厳しい外観基準を維持しながら、生産効率が大幅に向上し、製造コストが削減されます。

技術的課題: ハンドル金型が難しい理由

冷蔵庫のドアハンドルは、複雑な形状をした長くて薄い壁の部品として分類されます。主な課題は次のとおりです。

表面品質: ゲートマーク、溶接マーク、気泡、傷は認められません。

複雑な形状: 深いアンダーカット (最大 14.3 mm)、補強リブ、表示窓、曲面などの特徴があります。

寸法精度: ドア シェルとシームレスに接続するには、合わせ面 (S1 および S2) が完全に平らである必要があります。

マテリアル フロー: 長さが 900 mm (冷凍庫ハンドルの場合) を超え、平均肉厚が 1.8 mm であるため、長距離にわたってメルト フロー バランスを維持することが重要です。

Zhongyue のエンジニアリング ソリューション

これらの課題を克服するために、ゲート、冷却、離型という 3 つのコア技術に重点を置いた堅牢な金型設計を実装しました。

1. シーケンシャルバルブホットランナーシステム（ウエルドラインゼロ）

ハンドルの目に見える表面に醜い溶接線を防ぐために、タイミングニードルバルブホットランナーシステムを採用しています。

テクノロジー: 一方向シーケンシャルバルブ制御 (G1→G2→G3→G4→G5)。

構造：一次サーマルノズル、ホットランナープレート、二次サーマルノズルを組み合わせた構造。

利点: ソレノイドとコントローラーを介して各ノズルの開閉時間を制御することで、メルト フロー フロントを管理します。これにより、溶接マークを効果的に除去したり、溶接マークを重要ではない隠れた表面に移動したりできます。

レイアウト: 長い冷凍庫ハンドル用に 5 つのゲート、短いコンバーチブル ハンドル用に 4 つのゲートがあり、バランスの取れた充填を保証します。

[画像の挿入: 図 3 - ゲート システムのレイアウト]

2. 多方向コア引き抜き・脱型機構

アンダーカットが異なる平面 (T1 ～ T7) に分散されている場合、単純な突き出しは機能しません。当社の金型は、複数の脱型システムを統合しています。

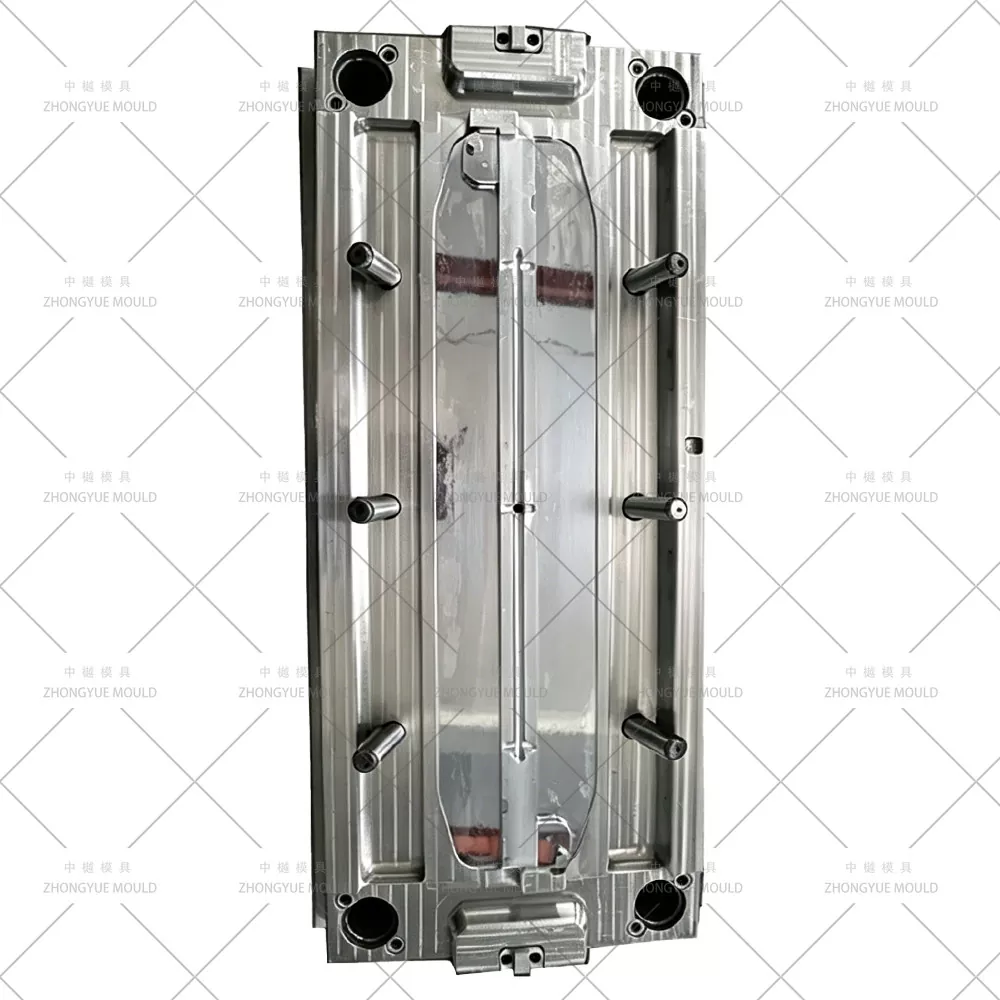

[画像の挿入: 図 5 - 角度付きガイド ポストとスライダー メカニズム]

3. 熱バランスを整える 3D 冷却システム

冷却が不均一になると反りが生じます。私たちは洗練された水冷レイアウトを設計しました。

固定金型インサート: 8 グループの冷却チャネル (キャビティ壁から約 15mm)。

可動金型インサート: 6 グループの回路 (循環パイプ + バッフル水井戸)。

スライダー：大型スライダー専用の循環水配管。

結果: 急速かつ均一な冷却により、金型温度を 80 ～ 90°C の間でバランスをとり、収縮と内部応力を防ぎます。

金型加工工程

射出: プラスチック溶融物 (ABS) は、タイミングを合わせて順次バルブ ホット ノズル (G1 ～ G5) を通って注入されます。

開口部とコアの引き抜き: 金型が開き、斜めのガイド ピンがスライダーを駆動して横方向のコアを引き抜きます。

排出: プッシュプレートは丸いプッシュロッドとプッシュブロックを作動させ、完成したハンドルを排出します(距離: 60mm)。

リセット: すべてのコンポーネントが初期位置に戻り、次のサイクルの準備が整います。
