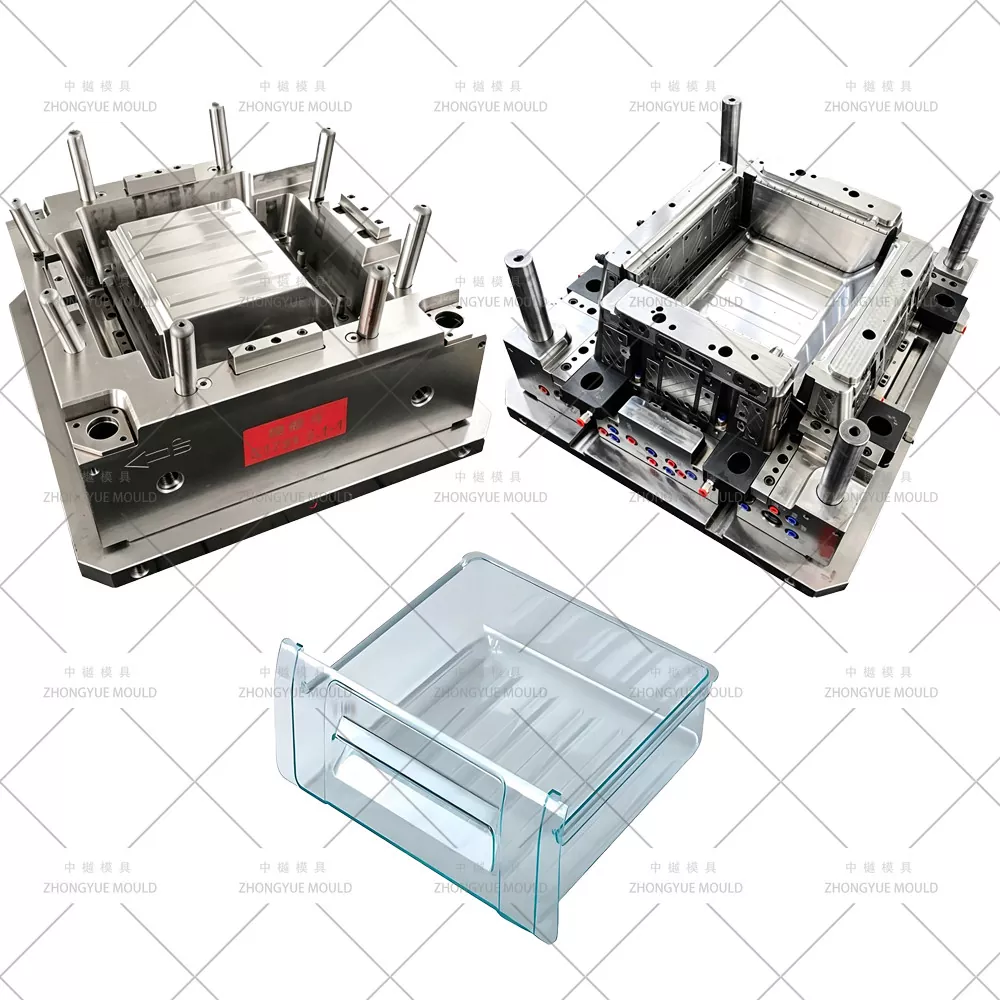

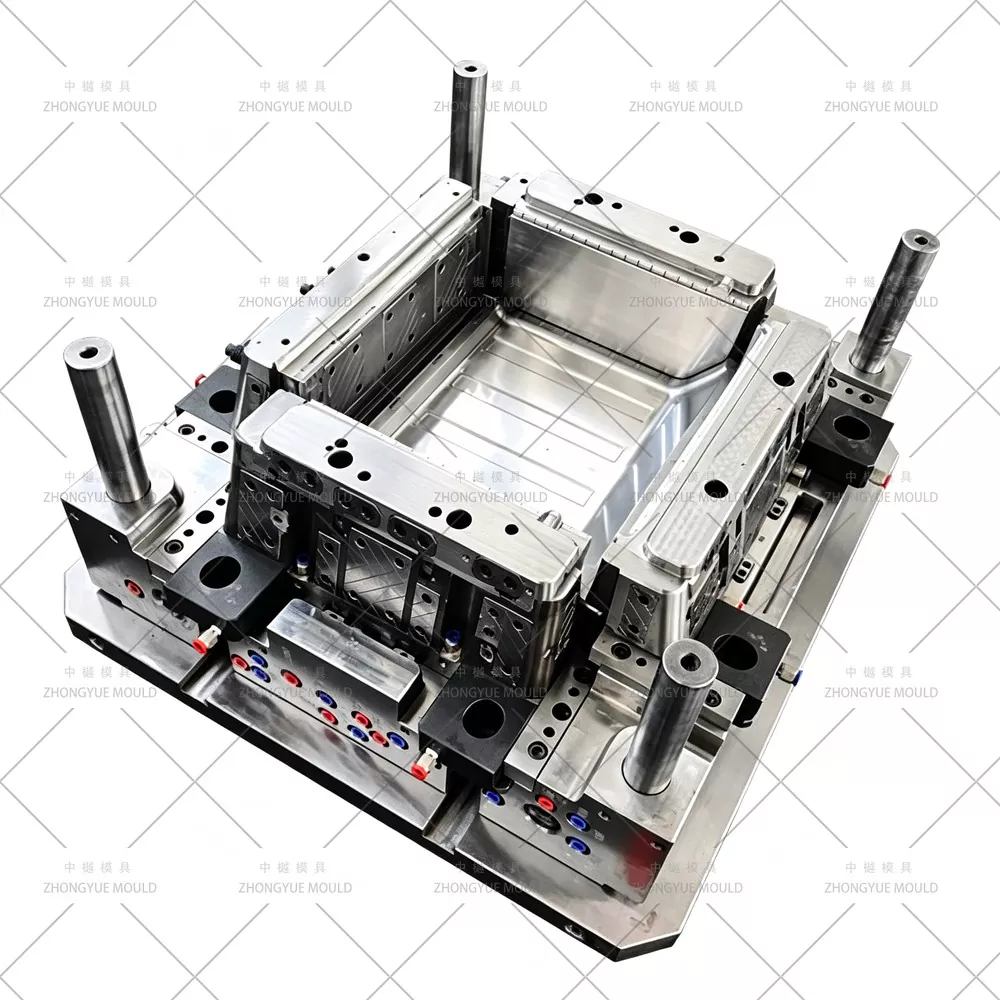

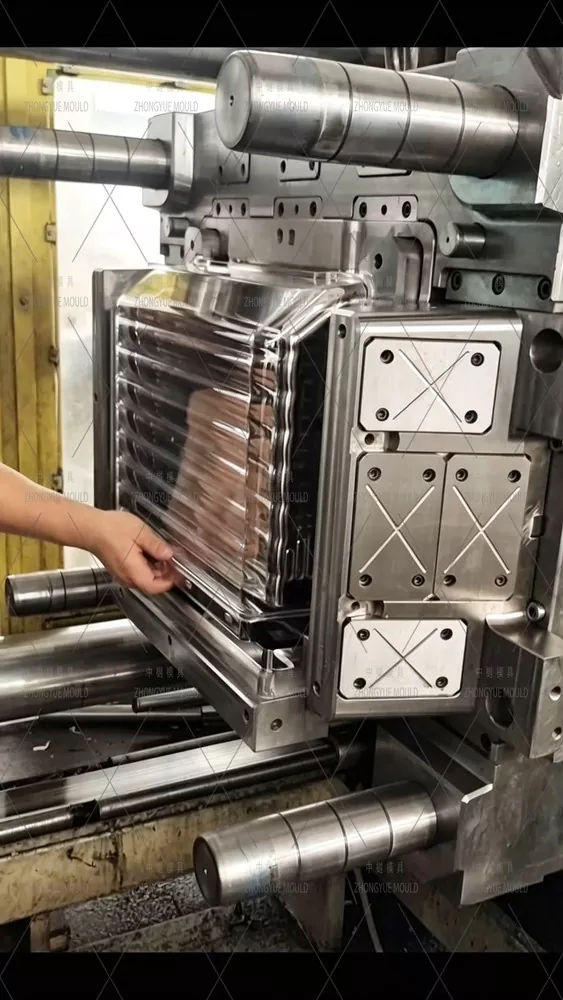

冷蔵庫の引き出しは複雑で大型のプラスチック部品であり、金型設計に高い精度が要求されます。このケーススタディでは、Zhongyue Mold が PS (ポリスチレン) 冷蔵庫引き出し用の高性能ソリューションを設計し、脱型、冷却、構造的完全性の課題に対処した方法を詳しく説明します。
|
金型名 |
プラスチック冷蔵庫引き出し金型 |
|
|
金型材質 |
P20、2738、718H、NAK80、2316、S136、H13など |
|
|
モールドベース |
自作、LKM、DME、ASSAB |
|
|
キャビティ |
シングル/マルチ |
|
|
ランナー |
コールドランナーとホットランナー |
|
|
ホットランナーブランド |
マスター、ハスキー、ユウドなど |
|
|
デグシンソフトウェア |
UG：青砥CADなど |
|
|
金型の寿命 |
5,000万～1億ショット/5～6年、メンテナンスが良好な場合は10年でも使用可能 |
|
|
T1時間 |
45～60日 |
|
|
プラスチック素材 |
PC ABS |
|
|
ゲートタイプ |
ピンポイントゲート、エッジゲート、サブゲート、フィルムゲート、バルブゲート、オープンゲートなど |
|
|
金型の表面処理 |
EDM、テクスチャー、高光沢研磨 |
|
|
品質システム |
ISO9001 |
|
|
HSコード |
8480719090 |
|
|
起源 |
中国浙江省黄岩 |
|
|
パッケージ |
木製ケース |
|
|
金型材質 |
硬度 |
金型の寿命 |
|
P20 |
HRC 28-33 |
>300,000 ショット |
|
718 |
HRC 33-36 |
>500,000 ショット |
|
H13 |
HRC >43 |
>800,000 ショット |
|
2344 |
HRC >48 |
>800,000 ショット |
|
S136 |
HRC 48-52 |
>1,000,000 ショット |
次の冷蔵庫金型プロジェクトを明るくしましょう。

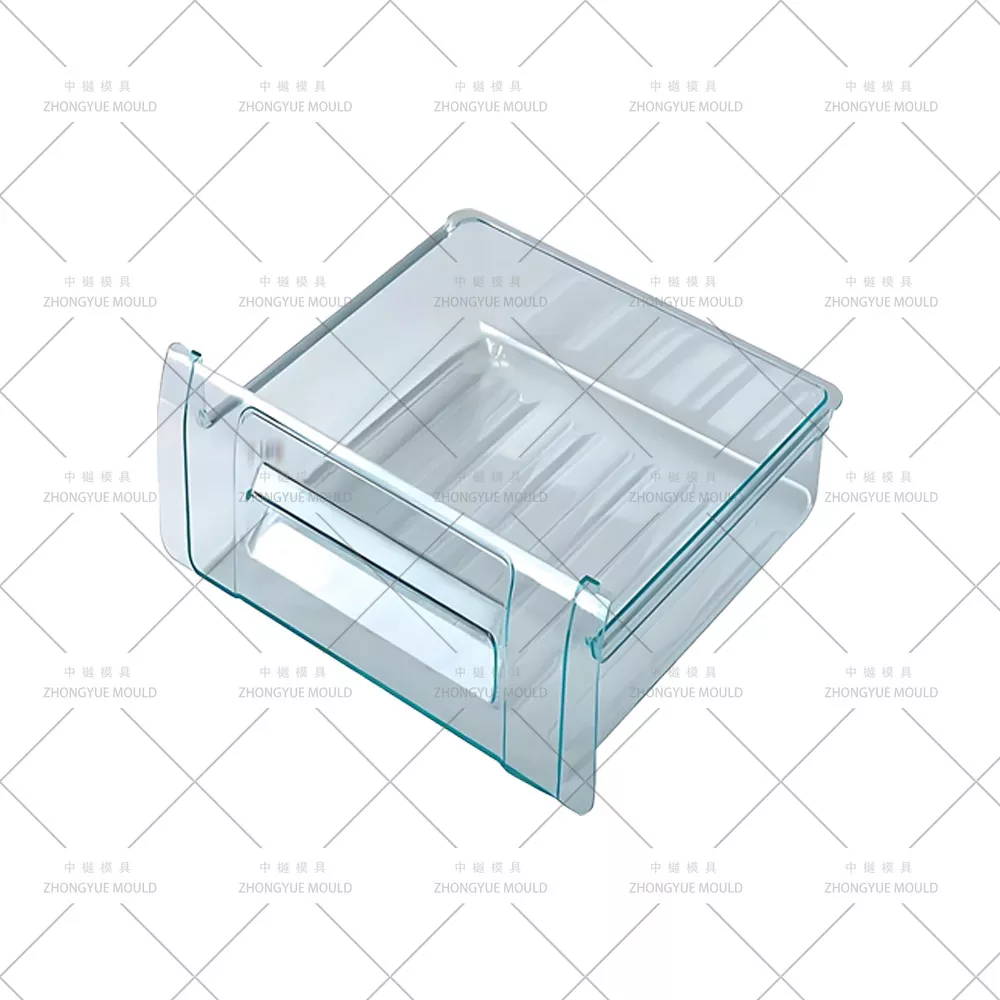

冷蔵庫の引き出しには、次のような複雑な形状があります。
正面上部のアーチ状の面。
複数のバックル（前面中央、内面、両サイドウォール）。
引き出しの口に沿った細いスカート（幅約8mm）。

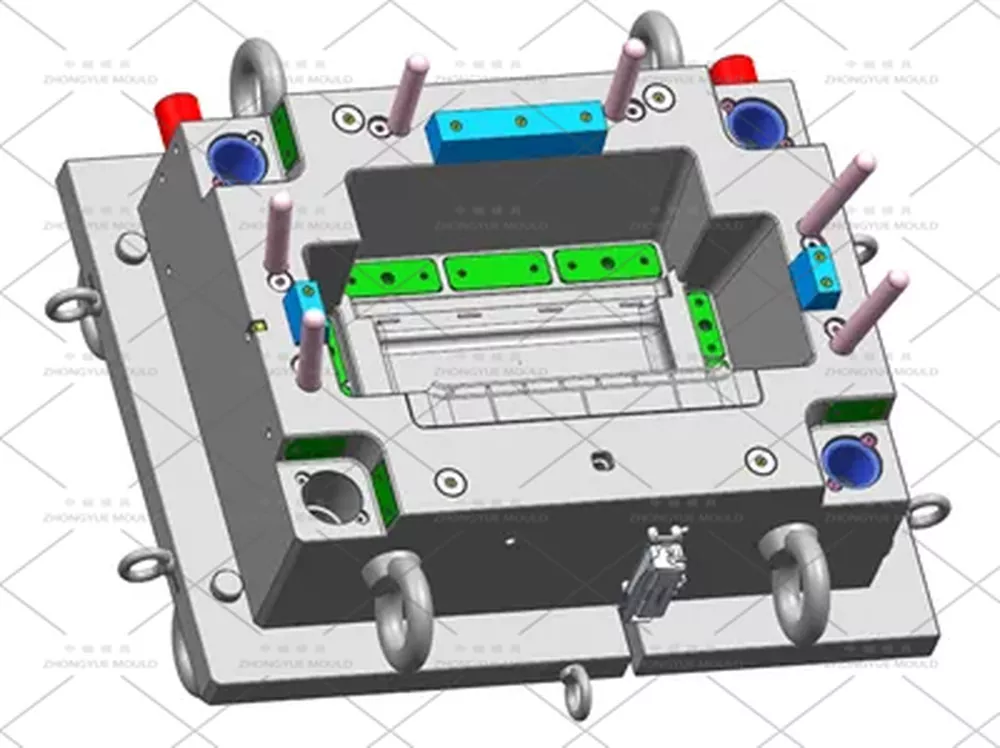

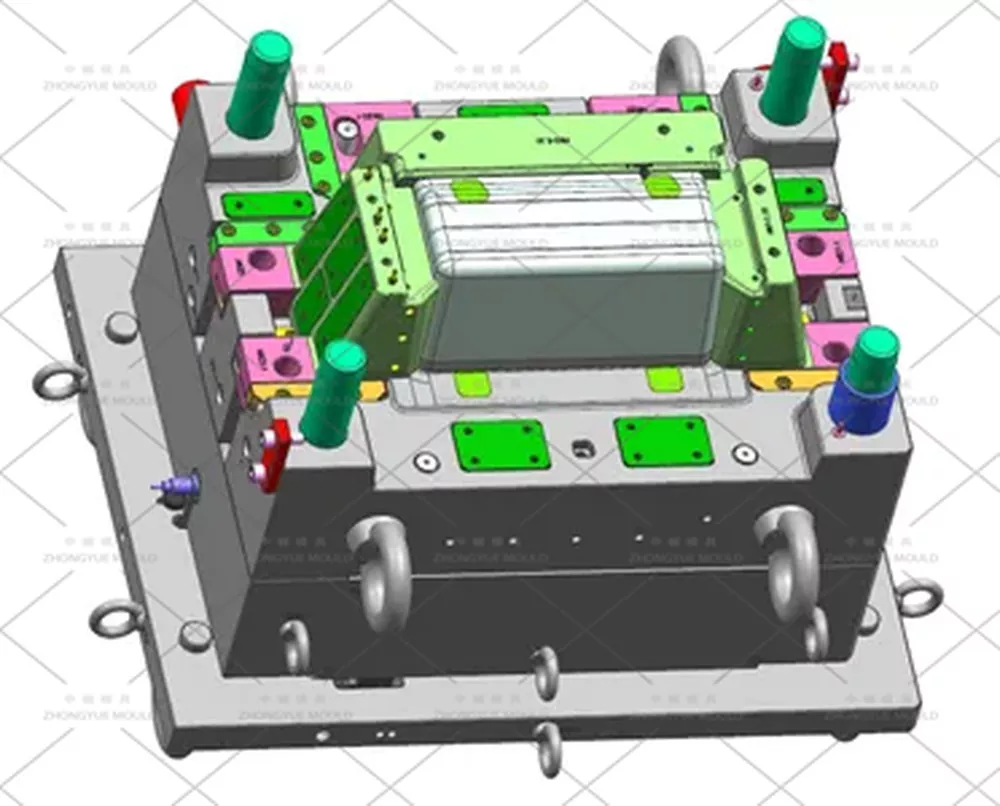

脱型の課題を克服するために、固定モールド スライダー、サイド スライダー、斜め押し脱型機構を組み合わせたハイブリッド ソリューションを実装し、透明 PS 部品を損傷することなくすべてのアンダーカットを解放しました。
|
セクション |
コンポーネント / システム |
主な技術的特徴と設計ロジック |
|
2.1 |
フロントサイドスライダー |
構造: 高い強度を実現する一体型デザイン。 見た目の美しさ: シートに隠れたスライド溝により、目に見える表面に補助線が目立ちません。 |
|
2.2 |
サイドスライダー機構 |
構造: 傾斜ガイドピラー + スライダー。 製造: 加工とメンテナンスを容易にする分割設計 (スライダー + シート)。 |
|
2.3 |
斜め押し機構 |
構造: インナーハンドルバックル用の T スロットシステム。 パフォーマンス: デュアルプッシュロッドによりバランスの取れた動きを保証します。角度のあるスロットはバックルの抜き勾配と一致します。 |
|
2.4 |
高度な排出システム |
構造: 3 ピースの U 字型プッシュ プレート。 機能: 象嵌デザインが詰まりを防ぎます。フラットなプッシュロッドにより同期動作が保証されます。 |
|
2.5 |
真空破壊装置 |
システム: デュアルブローユニット (移動型および固定型)。 操作: 型を開ける際の真空亀裂を防ぐための順次作動。 |
|
2.6 |
ホットランナーシステム |
コンポーネント: モールドマスター ニードル バルブ ノズル。 ゲート設計: 溶接跡を隠すための凹型ゲート位置。 |
|
2.7 |

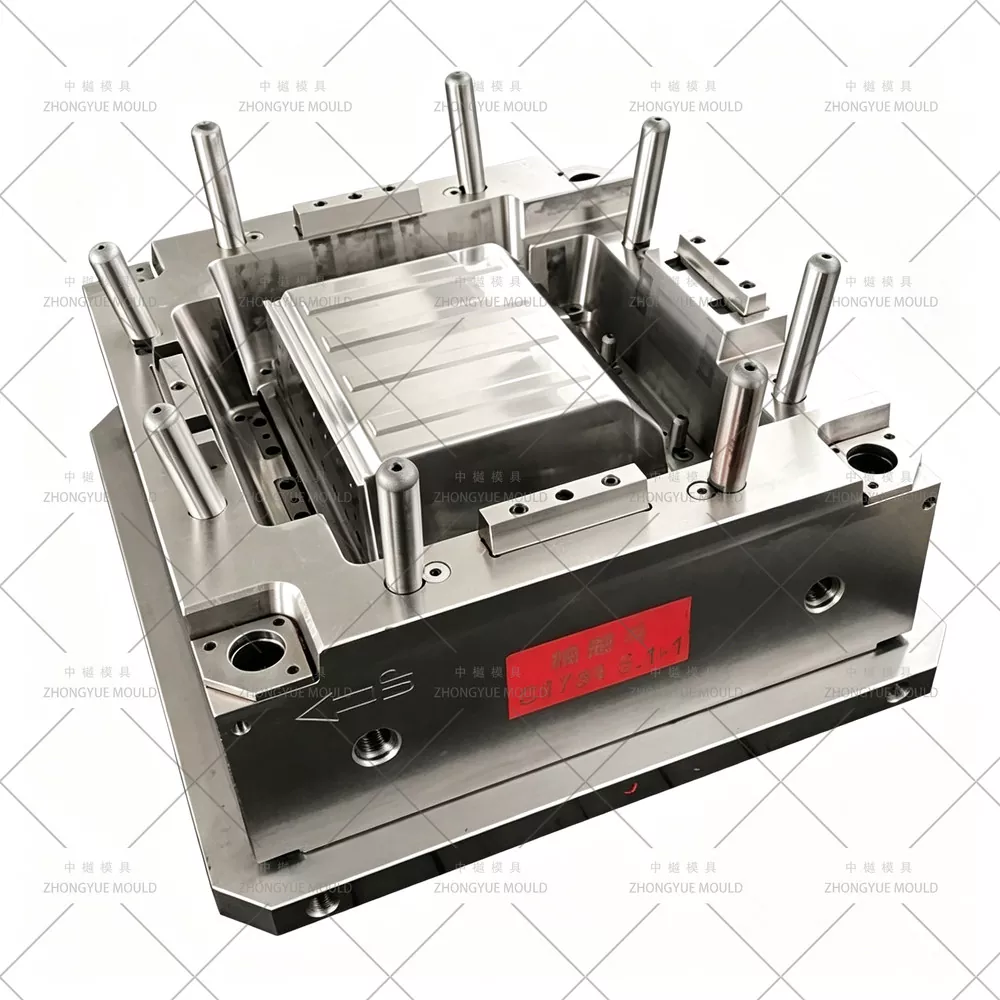

モールドベースとアライメント |
構造: 一体型の固定プレート + モールドを移動するためのインサート構造。 アライメント: 自動調整のための 10° の円錐形のピットとボス。 |
|
2.8 |

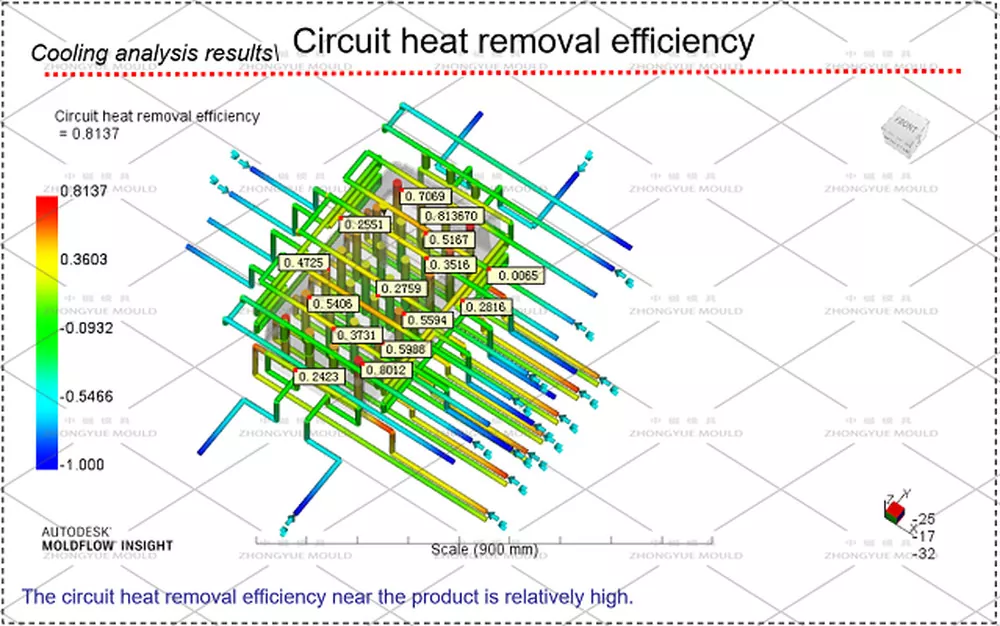

コンフォーマル冷却システム |
チャンネル: 固定モールド用の独立した回路。斜めプッシュブロック用のジグザグの内部チャネル。 利点: 交差加熱を防止し、均一な冷却を保証します。 |
この 2 プレート金型は次のように動作します。

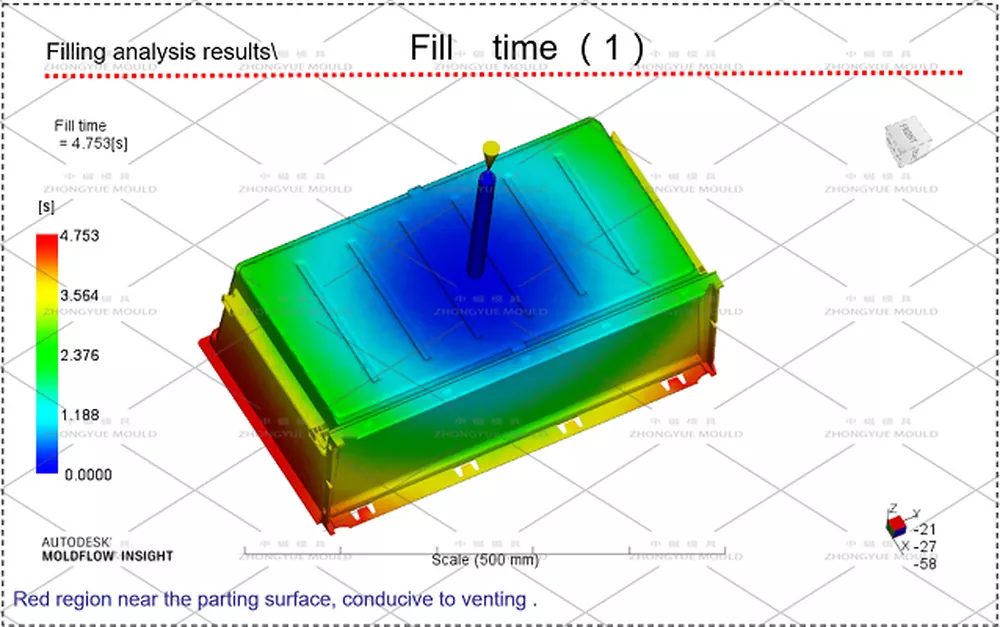

射出と冷却: ホット ランナーがキャビティを充填します。冷却チャネルは PS を固化します。
型開き: 移動していた金型が後退します。スライダーと傾斜機構の脱型が始まります。
取り出し: 射出成形機のエジェクターがプッシュ プレート システムを作動させ、引き出しを持ち上げます。
リセット: 次のサイクルではプロセスが逆に行われます。
材料リスト:
固定モールドプレート: 2711 プリハードン鋼
可動金型インサート: 2311 スチール
コアコンポーネント (スライダー/斜めプッシュ): 2711 鋼窒化処理 (深さ 0.15mm、50-52HRC)
モールドベース：中炭素鋼1050
精密加工プロトコル:
組み立て優先仕上げ: 段差をなくすために、重要な可動部品 (コア、スライダー、プッシュ) は最終 CNC 仕上げの前に組み立てられます。
EDM テクスチャリング: プッシュ プレートは一緒に電気エッチングされ、パーティング ラインが目立ちません。
ワイヤー切断: NC が提供する基準を利用してミクロンレベルの位置合わせを行います。
哲学に基づいて:
Zhongyue Mold は、プラスチック射出成形エアコンカバー金型業界の大手企業です。当社の経験豊富なエンジニアとデザイナーのチームは、プラスチックエアコンカバー金型の設計と製造において何十年にもわたる経験を持っています。高品質・高精度のエアコンカバー金型の製作に特化し、総合的なサービスをご提供いたします。また、数多くのお客様の各種プラスチックエアコンカバー成形ラインのカスタマイズをお手伝いしてまいりました。
また、生産プロセスの管理における包括的な支援も提供できます。調達部門は高品質の原材料を購入し、技術部門は適切なプラスチック配合を選択します。プラスチック製エアコンカバーの金型寿命要件と市場での位置付けに応じて、当社は最適なプラスチック製エアコンカバーパラメータ、構造などを選択します。当社の豊富な生産能力により、競争力のある価格と保証された品質でプラスチック製エアコンカバーを迅速にお届けできます。
