最新のプラスチック冷蔵庫キャビネットの金型の製造は、単純なプラスチックの箱を成形するよりもはるかに複雑です。これらのコンポーネントには、絶対的な精度、美しさの完璧さ、構造の完全性が求められます。 Zhongyue Mould では、アーチ型の表面や多方向のバックルから狭いスカートに至るまで、複雑な形状をナビゲートする冷蔵庫キャビネット射出成形金型のエンジニアリングを専門としており、繊細な透明 PS 素材を損傷することなく、完璧な生産と簡単な成形を保証します。
|
金型名 |
プラスチック冷蔵庫キャビネット金型 |
|
|
金型材質 |
P20、2738、718H、NAK80、2316、S136、H13など |
|
|
モールドベース |
自作、LKM、DME、ASSAB |
|
|
キャビティ |
シングル/マルチ |
|
|
ランナー |
コールドランナーとホットランナー |
|
|
ホットランナーブランド |
マスター、ハスキー、ユウドなど |
|
|
デグシンソフトウェア |
UG：青砥CADなど |
|
|
金型の寿命 |
5,000万～1億ショット/5～6年、メンテナンスが良好な場合は10年でも使用可能 |
|
|
T1時間 |
45～60日 |
|
|
プラスチック素材 |
PC ABS |
|
|
ゲートタイプ |
ピンポイントゲート、エッジゲート、サブゲート、フィルムゲート、バルブゲート、オープンゲートなど |
|
|
金型の表面処理 |
EDM、テクスチャー、高光沢研磨 |
|
|
品質システム |
ISO9001 |
|
|
HSコード |
8480719090 |
|
|
起源 |
中国浙江省黄岩 |
|
|
パッケージ |
木製ケース |
|
|
金型材質 |
硬度 |
金型の寿命 |
|
P20 |
HRC 28-33 |
>300,000 ショット |
|
718 |
HRC 33-36 |
>500,000 ショット |
|
H13 |
HRC >43 |
>800,000 ショット |
|
2344 |
HRC >48 |
>800,000 ショット |
|
S136 |
HRC 48-52 |
>1,000,000 ショット |
次の冷蔵庫金型プロジェクトを明るくしましょう。
冷蔵庫のキャビネットには複雑な部品構造があり、離型に大きな課題が生じます。当社のエンジニアリング チームは、革新的な機械設計を通じてこれらを克服します。
|
特徴・システム |
Zhongyueの技術的優位性と設計ロジック |
|
ハイブリッド離型 |
課題: 前面、側面、内壁に複数のアンダーカットがあります。 解決策: 固定金型スライダー、サイド スライダー、斜め押し機構を組み合わせた同期システムにより、複雑な PS 部品を損傷なく取り出すことができます。 |
|
フロントサイドスライダー |

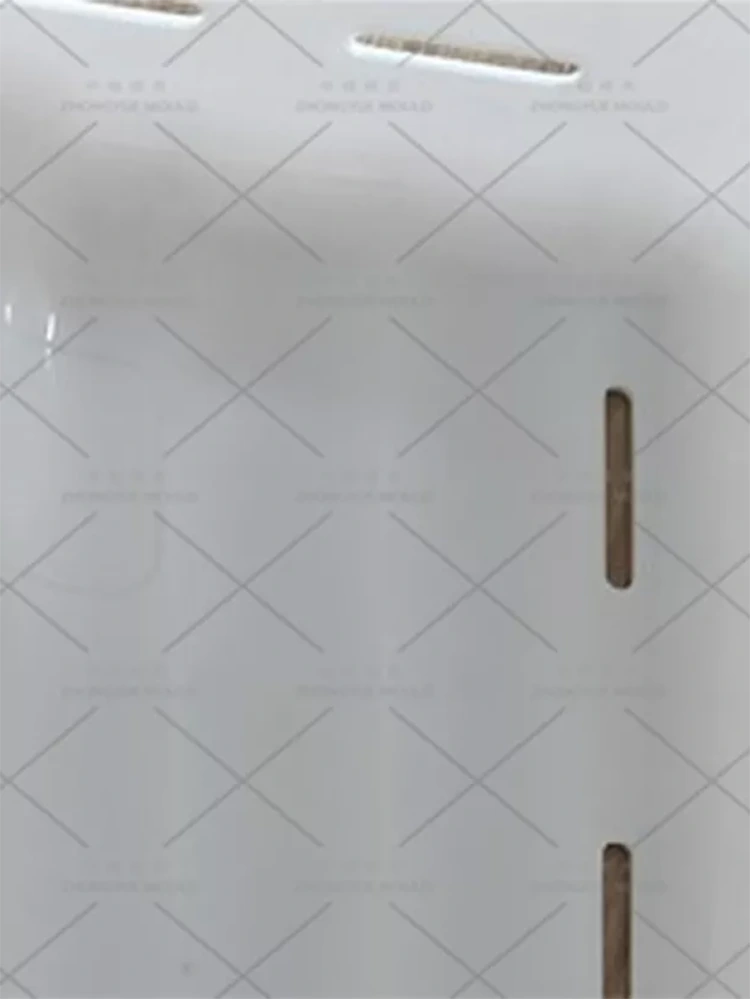

デザイン: 最大限の強度を実現する一体構造。 美観: スライド溝はシート上に戦略的に隠されており、外面に目に見える補助線を完全に排除します。 |
|
サイドスライダー機構 |
デザイン: 傾斜したガイドピラー + 分割スライダーのデザイン。 利点: 構造の完全性を損なうことなく、CNC 加工が容易になり、将来のメンテナンスが簡素化されます。 |
|

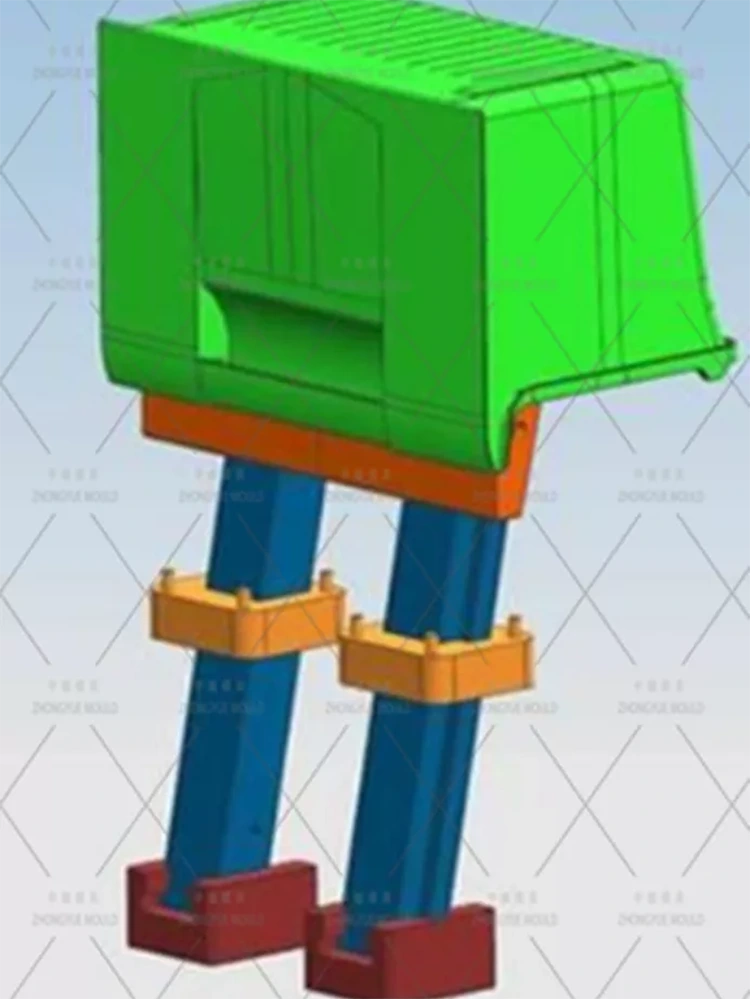

斜め押し機構 |
デザイン: インナーハンドルバックルに合わせた T スロットシステム。 パフォーマンス: 完璧なバランスの動きを実現するデュアルプッシュロッドを装備。角度の付いたスロットはバックルの抜き勾配と正確に一致します。 |
|
高度な排出システム |
デザイン: 象嵌構造の 3 ピース U 字型プッシュプレート。 機能: 平らなプッシュロッドが均一な部品の排出のための同期動作を保証しながら、機械的な詰まりを防ぎます。 |
|
真空破壊装置 |
システム: 移動型と固定型の両方に統合されたデュアル ブロー ユニット。 動作: 真空による亀裂や部品の変形を防ぐために、金型の開口時に順次作動します。 |
|
ホットランナーシステム |
コンポーネント: モールドマスター ニードル バルブ ノズル。 ゲート設計: 溶接跡を隠すために戦略的に配置された凹型のゲート位置により、きれいな目に見える表面が確保されます。 |
|
コンフォーマル冷却 |
チャンネル: 固定モールド用の独立した回路。斜めプッシュブロック用のジグザグの内部チャネル。 利点: 均一な熱放散を保証し、クロスヒートを防止し、サイクル時間を最小限に抑えます。 |
金型の寿命延長 (500,000 ショットを超える) とミクロンレベルの精度を確保するために、材料の選択と加工プロトコルは厳密に管理されています。
高級鋼の組成:

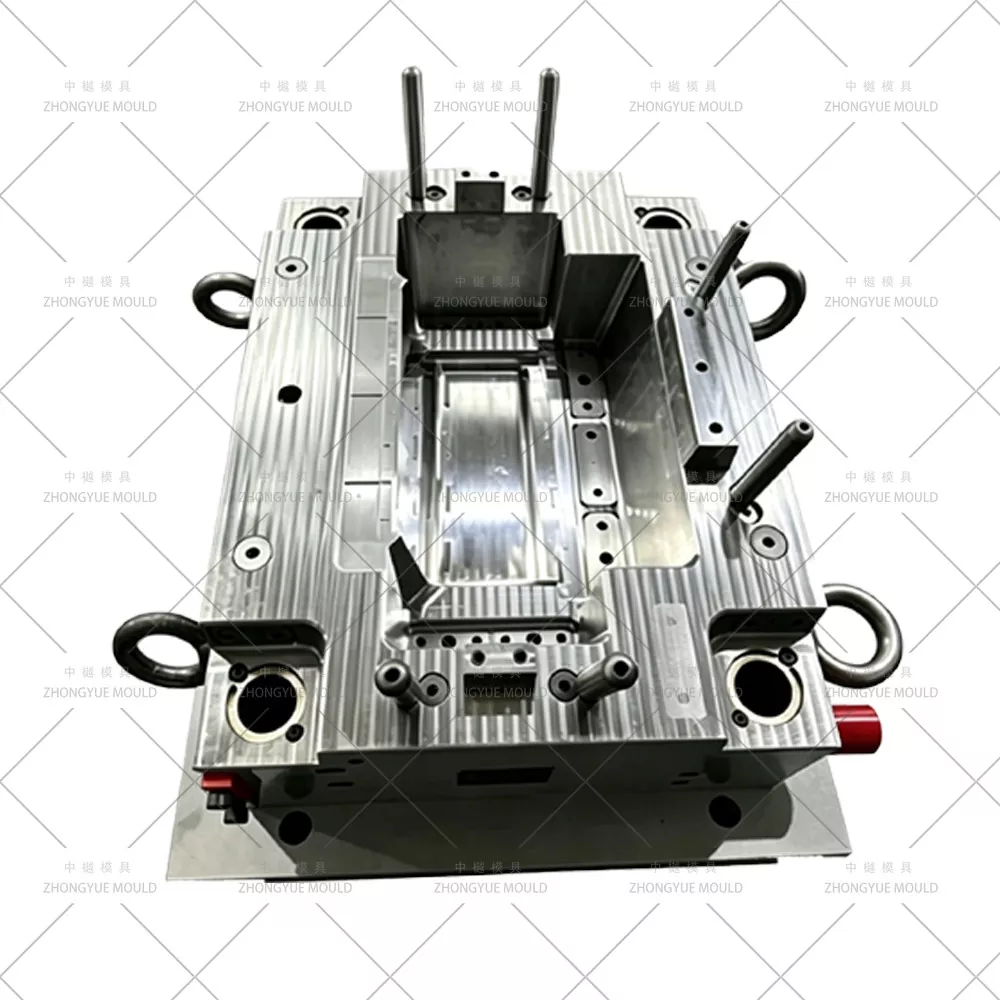

固定モールドプレート: 安定性を高める 2711 プリハードンスチール。

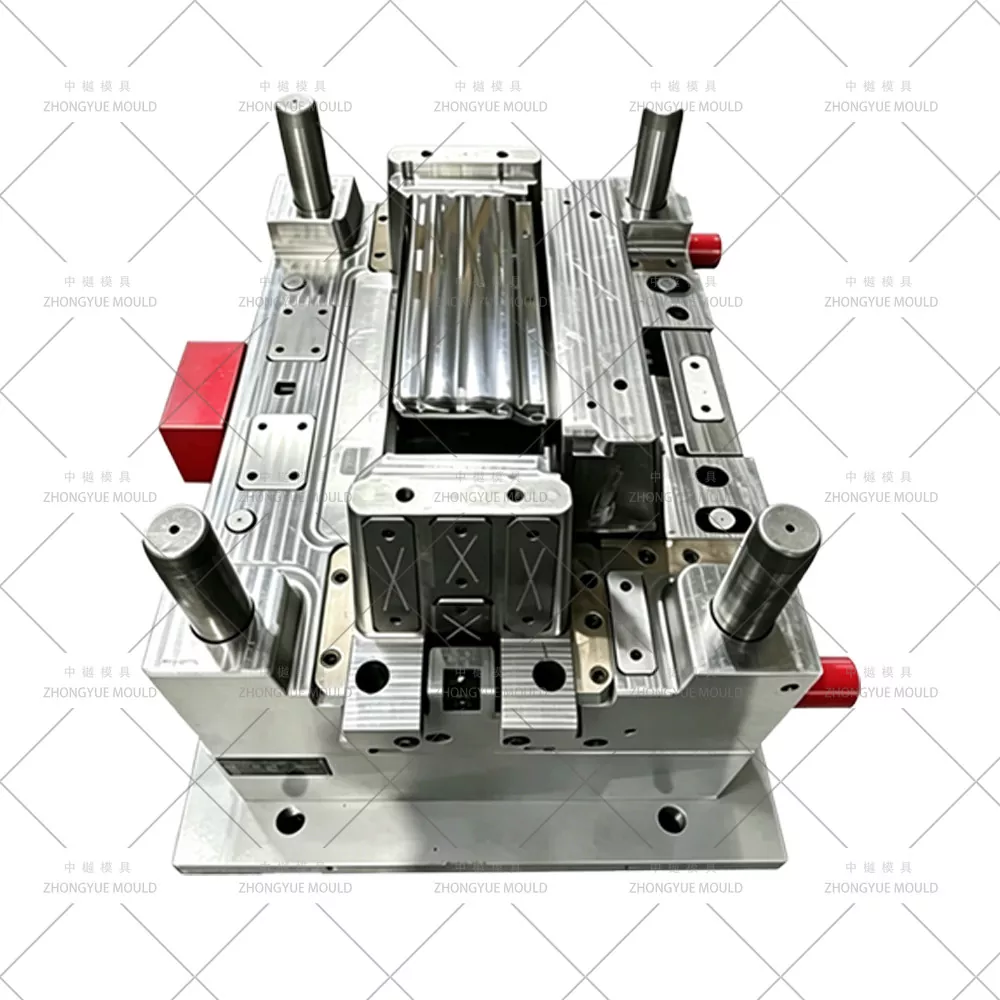

ムービングモールドインサート：2311スチールで研磨性に優れています。
コアコンポーネント (スライダー/斜めプッシュ): 最高の耐摩耗性を実現するために窒化処理 (深さ 0.15 mm、50 ～ 52 HRC を達成) された 2711 スチール。
モールドベース: 堅牢な中炭素鋼 1050。
アライメントとアセンブリ: 一体型の固定プレートとインサート構造は、10° の円錐形のピットとボスを利用して、クランプ時の完璧な自動アライメントを実現します。
精密加工プロトコル:
アセンブリファースト仕上げ: 重要な可動部品 (コア、スライダー) は、最終的な CNC 仕上げの前に乾式組み立てされます。このプロアクティブなアプローチにより、段差がなくなり、シームレスな部品統合が保証されます。

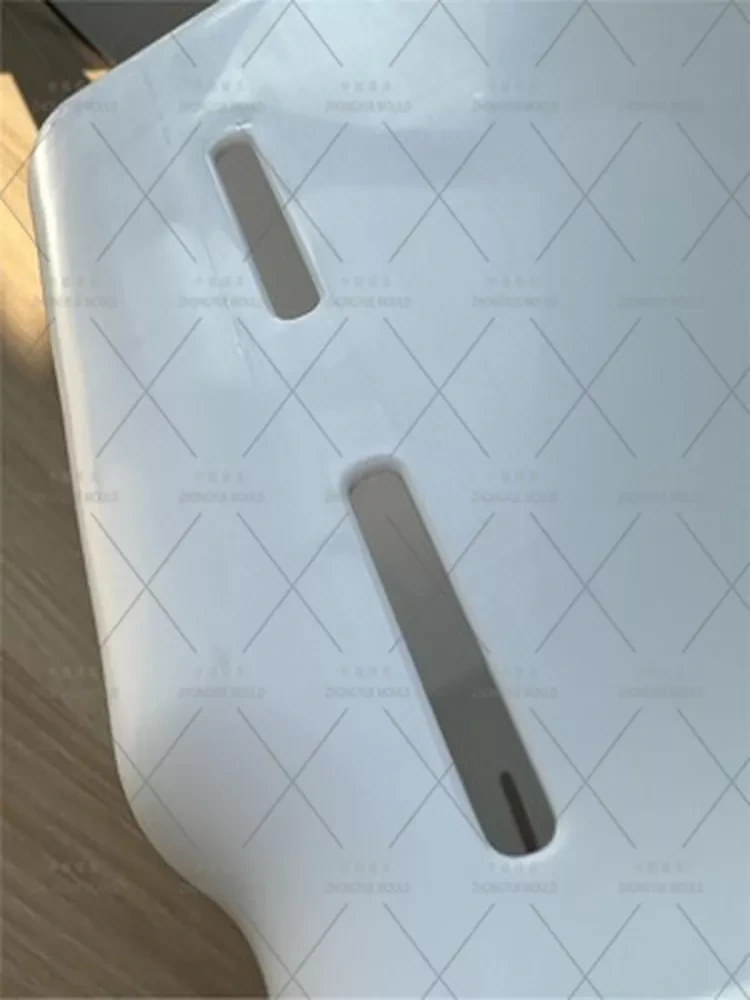

EDM テクスチャリング: プッシュ プレートは同時に電解エッチングを受け、表面テクスチャの一致を保証し、最終製品に目に見えるパーティング ラインを防ぎます。
ワイヤー切断: NC が提供する基準を使用して実行され、ミクロンレベルの位置合わせ精度を達成します。
当社の最適化された 2 プレート金型はシームレスに動作し、生産効率を最大化します。
射出と冷却: Mold-Master ホット ランナー システムは、溶融プラスチックをキャビティに射出します。同時に、当社の独立したコンフォーマル冷却チャネルが PS 材料を迅速かつ均一に凝固させます。
型開き: 移動していた金型が後退します。固定金型スライダー、サイド スライダー、斜め機構により、同期した脱型プロセスが開始されます。
取り出し: 射出成形機のエジェクターは、3 ピースの U 字型プッシュ プレート システムと係合し、完全に形成された冷蔵庫のキャビネットをキャビティから安全に持ち上げます。
リセット: すべてのシステムが後退して元の位置に戻り、完全に調整され、次の高速生産サイクルの準備が整います。
哲学に基づいて:
Zhongyue Mold は、プラスチック射出成形エアコンカバー金型業界の大手企業です。当社の経験豊富なエンジニアとデザイナーのチームは、プラスチックエアコンカバー金型の設計と製造において何十年にもわたる経験を持っています。高品質・高精度のエアコンカバー金型の製作に特化し、総合的なサービスをご提供いたします。また、数多くのお客様の各種プラスチックエアコンカバー成形ラインのカスタマイズをお手伝いしてまいりました。
また、生産プロセスの管理における包括的な支援も提供できます。調達部門は高品質の原材料を購入し、技術部門は適切なプラスチック配合を選択します。プラスチック製エアコンカバーの金型寿命要件と市場での位置付けに応じて、当社は最適なプラスチック製エアコンカバーパラメータ、構造などを選択します。当社の豊富な生産能力により、競争力のある価格と保証された品質でプラスチック製エアコンカバーを迅速にお届けできます。
