プラスチック製のガーデンフローポット型

プラスチックガーデンフローポット金型 – カスタム不規則形状/フリーフォームデザイナープランター射出成形金型メーカー

ZHONGYUE MOLDは、プラスチックガーデンフローポット金型/不規則な形状の自由形状プランター金型（有機的な流れるライン、ロッキーマウンテンスタイル、現代芸術的な彫刻）を世界的なハイエンドの庭園装飾ブランド、ランドスケープアーキテクト、デザイナー家具メーカーに供給する中国の射出成形金型専門メーカーです。標準的な円筒形やボール形のポットとは異なり、これらのガーデン フロー ポットは非対称の曲線、凹型の谷、不均一な壁厚を特徴としており、単純な開閉ツールを超えた高度な金型エンジニアリングが必要です。

通常、これらのデザイナープランターは、ハイインパクト PP または ABS (MFR 8 ～ 15) で成形され、マルチスライド機構 (3 ～ 5 個のスライド コア)、深いアンダーカット用の油圧シリンダー、およびコンフォーマル冷却チャネル (3D プリントまたはガンドリル) を利用して、厚く不規則なセクションの熱を管理します。当社の金型は、複雑な芸術的な形状をシャープなエッジ定義とゼロヒケで確実に再現するため、高級パティオ、ホテルの造園、アート ギャラリーに最適です。

ロッキーマウンテンスタイルの巨大プランター (400mm ～ 800mm) から流動的な有機的な形状のバルコニー花瓶まで、スライド干渉、コンフォーマル冷却レイアウト、鋼材切断前の溶接線の隠蔽に焦点を当てた完全な DFM レビューを提供します。

プラスチック植木鉢型の仕様:

次のプラスチック植木鉢型プロジェクトを明るくしましょう。

ガーデンフローポットモールドとは何ですか?

ガーデン フロー ポット金型は、非幾何学的で自由形状のプラスチック プランターを製造するために設計された複雑な射出成形金型です。決定的な特徴は次のとおりです。

不規則/非対称の形状 — ポットの断面は一定ではありません。自然を模倣した、膨らんだ曲線、内側へのへこみ、または流れるようなラインが含まれる場合があります。

複雑なアンダーカット — 深い凹面領域によりまっすぐな排出が妨げられます。マイナスドラフトから金型鋼を引き出すには、3 つ以上のスライディング コア (場合によっては油圧式) が必要です。

可変の壁厚 — 壁はセクションによって 2mm から 6mm まで変化します。これには、目に見える「流れる」表面のヒケを防ぐための専門的な冷却設計が必要です。

芸術的な表面仕上げ — 多くの場合、同じ部品のさまざまな領域に、研磨されたハイライト (SPI A2) と石のようなテクスチャ (VDI 30 ～ 42) が組み合わされます。

キーモールドエンジニアリングのハイライト (不規則なフローポット)

マルチスライド＆油圧コア機構

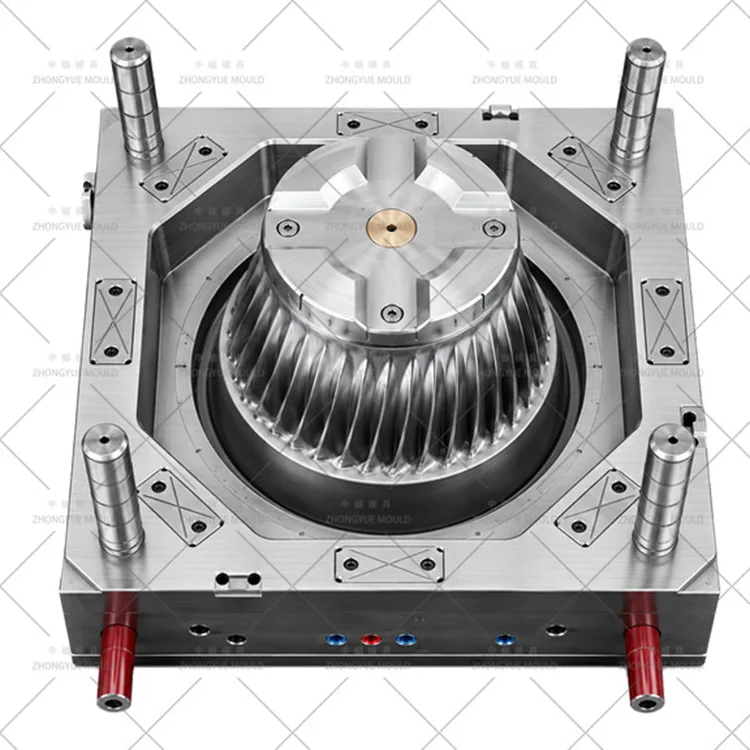

単純なポットとは異なり、フロー ポットにはさまざまな方向に移動する 3 ～ 5 つのスライド コアが付いていることがよくあります。当社では、大きなストローク (>100mm) には油圧シリンダーを使用し、複雑な形状に対する耐摩耗性のために H13 (2344 ESR) 窒化スライドを使用しています。 3D 干渉チェックにより、高速サイクリング中に衝突しないことが保証されます。

コンフォーマル冷却 (3D プリント / 曲げチューブ)

標準的な直線冷却は、不規則な形状では失敗します。当社では、3D プリントされた金属インサート (MS1 スチール) またはキャビティに挿入された曲げ銅チューブを介して、部品の輪郭に沿ったコンフォーマルな冷却チャネルを設計します。これにより、大きく変化する壁厚にわたって ΔT ≤ 4 ～ 5℃ が維持され、厚いローブのヒケが排除されます。

美しい表面のためのウェルドライン管理

流れる形状により、複数のフロー フロントが合流します。モールドフロー解析を使用して、ウェルド ラインの位置を予測し、ゲートを移動したり、オーバーフロー ウェルを追加して、目に見えない領域やテクスチャ ゾーン内にウェルド ラインを隠します。

ハイブリッド表面処理（ポリッシュ＋シボ）

単一のキャビティには、SPI A2 高光沢の研磨された山 (水または輝きを表す) と VDI 36 酸エッチングされた谷 (岩または樹皮を表す) が特徴である場合があります。これらのゾーンを個別にマスクして処理し、マルチトーンの芸術的な効果を実現します。

ディープコアのベントと排出

深い凹面部分に空気が閉じ込められます。当社では、焼結多孔質鋼のベントインサートとエジェクタースリーブをディープコアのベースに組み込み、焼き跡を防止し、複雑な形状の剥離を支援します。

横作用力に耐える堅牢なモールドベース

複数のスライドが互いに押し付けられるため、高耐久の自己潤滑ガイド レールと標準より厚いサポート ピラーを使用して、高い射出圧力下での金型のたわみを防ぎます。

弊社の製造・検証プロセス（フローポット金型）

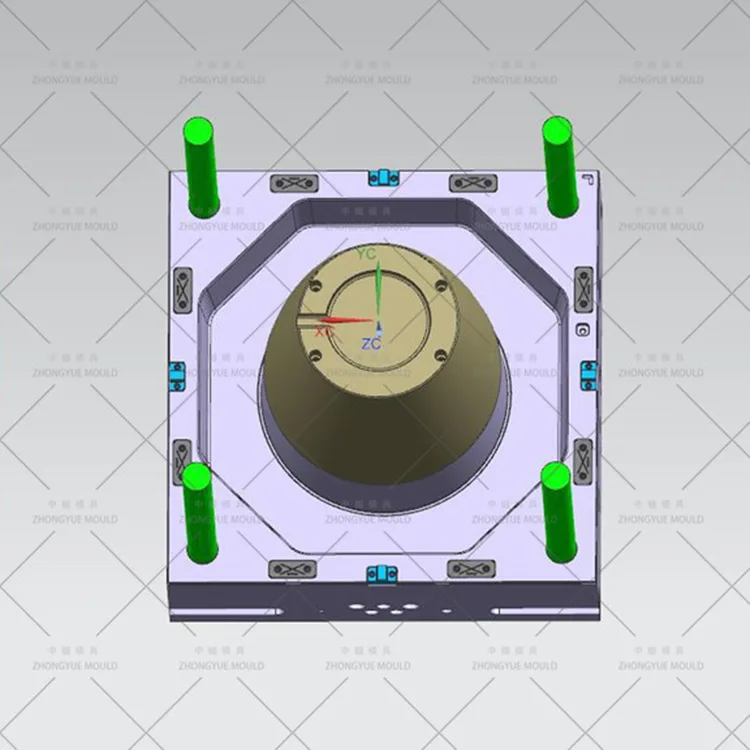

複雑な DFM および流れシミュレーション — スライド方向 (3 ～ 5 軸) の 3D モデルを分析します。 Moldflow を実行して、深い凹面ゾーンのウェルド ラインとエア トラップを特定します。コンフォーマル冷却レイアウトを設計します。無料の DFM レポート。

硬化鋼の機械加工 — 複雑な曲線の CNC 荒加工。バッフル用のガンドリル加工。コンフォーマル冷却インサートの 3D プリント (選択した場合)。

スライドとコアのフィッティング — H13 スライドをミクロンの公差まで研削します。窒化物表面。スライドをキャビティに手でフィットさせて、テクスチャのシームレスな移行を保証します。

ハイブリッド表面仕上げ - マスクキャビティ。ポリッシュ高光沢ゾーン (SPI A2)。酸エッチングによるテクスチャゾーン (VDI 30 ～ 42)。マスキングを外します。

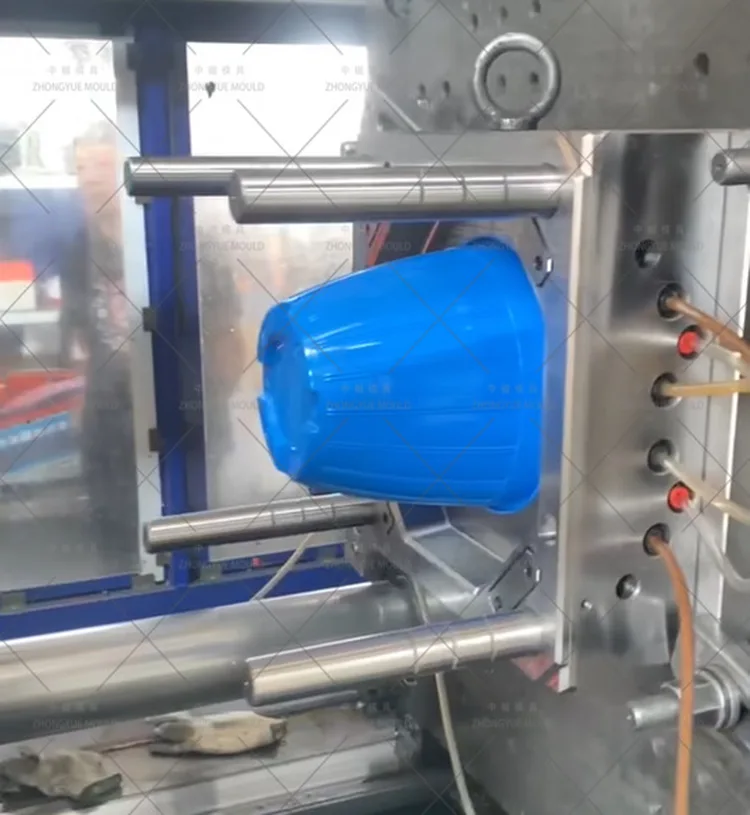

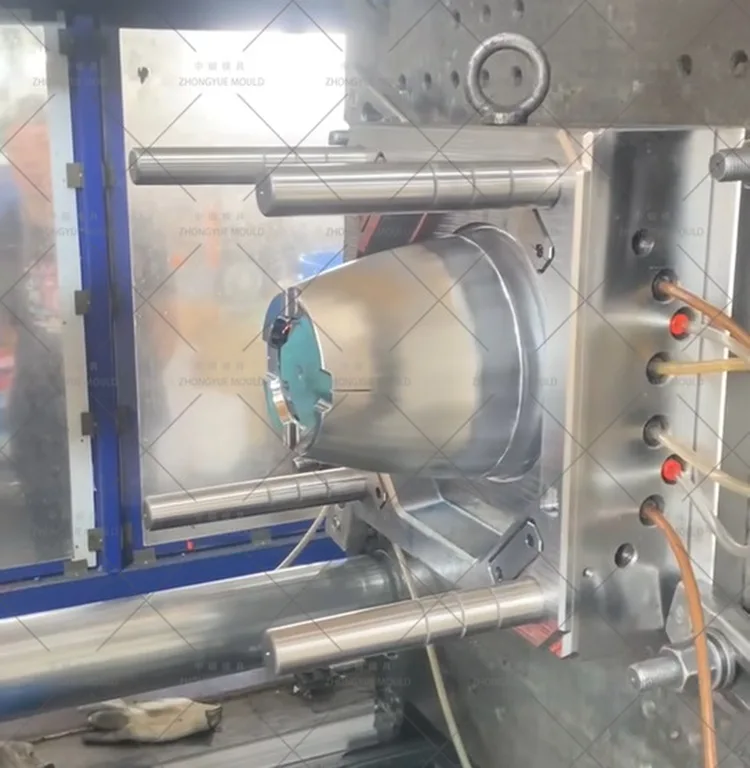

組み立てと T1 トライアル — 油圧シリンダーとスライドを組み立てます。 T1 トライアルを実行します。厚いローブのヒケを確認し、キャビティを完全に充填します。トライアルビデオ + サンプル + CMM レポートを提供します。

最終納品 — 頑丈な梱包。油圧回路図と冷却回路図を提供します。スライド用のスペアパーツ（スプリング、シール）。

フローポット金型に ZHONGYUE MOLD を選ぶ理由

不規則形状のスペシャリスト — 当社は、複雑な曲線、複数のスライド、ハイブリッド仕上げなど、他社が苦手とする分野で優れています。

コンフォーマル冷却の専門家 — 3D プリントまたはベントチューブ冷却を使用して、厚くて凹凸のある壁のヒケを解決します。

ハイブリッド表面仕上げ — 同じ部品に高光沢研磨と深い VDI テクスチャを組み合わせるのが当社の専門技術です。

耐久性の高いスライド設計 — 深いアンダーカットでも信頼性を高めるために、油圧シリンダーと H13 窒化鋼を使用しています。

グローバルな経験 — ヨーロッパの庭園装飾ブランドや北米の造園設計者に金型を納品しました。

よくある質問 — ガーデンフローポットモールド

Q: この型はなぜ通常の丸型ポット型よりもはるかに高価なのでしょうか?

A: フロー ポット金型には、3 ～ 5 個の複雑なスライディング コア (円形ポットの場合は 0 個)、コンフォーマル冷却 (単純なバッフルに対して)、およびハイブリッド表面仕上げ (単一仕上げに対して) が必要です。鋼材のコストと加工時間は大幅に高くなります。

Q: 小さな流量ポットのマルチキャビティを行うことはできますか?

A: 非常に小さなフロー ポット (<200mm) の場合、2 キャビティ レイアウトを試みることはできますが、スライドの干渉により困難です。品質と金型の寿命を確保するために、通常は 1×1 をお勧めします。

Q: 「コンフォーマル冷却」とは何ですか? それは必要ですか?

A: コンフォーマル冷却とは、水路がポットの形状に従うことを意味します。肉厚は大きく異なるため、フロー ポットに強く推奨されます。標準の直線では厚いローブにヒケが発生します。

Q: 研磨領域とエッチング領域の間のテクスチャの移行はどのように処理しますか?

A: 当社では、EDM およびエッチングのプロセス中に精密なマスキング技術を使用して、高光沢 (SPI A2) ゾーンとテクスチャー (VDI) ゾーンの間のシャープでクリーンな移行ラインを確保します。

Q：お見積りには何が必要ですか？

A: 複雑なため、3D モデル (STP/IGS) が必須です。材質（PP/ABS）、ご希望の仕上げ（光沢かテクスチャの位置）、年間生産量をご指定ください。

ガーデンフローポットモールドの見積もりをリクエストする

ガーデン フロー ポット 3D モデル (STP/IGS) とプロジェクト要件を ZHONGYUE MOULD に送信します。スライド戦略、コンフォーマル冷却設計、ウェルドライン管理を網羅した無料の DFM レポートと正式な見積りを 48 時間以内に提供します。

不規則形状デザイナープランター射出成形金型プロジェクトを開始するには、今すぐお問い合わせください。
