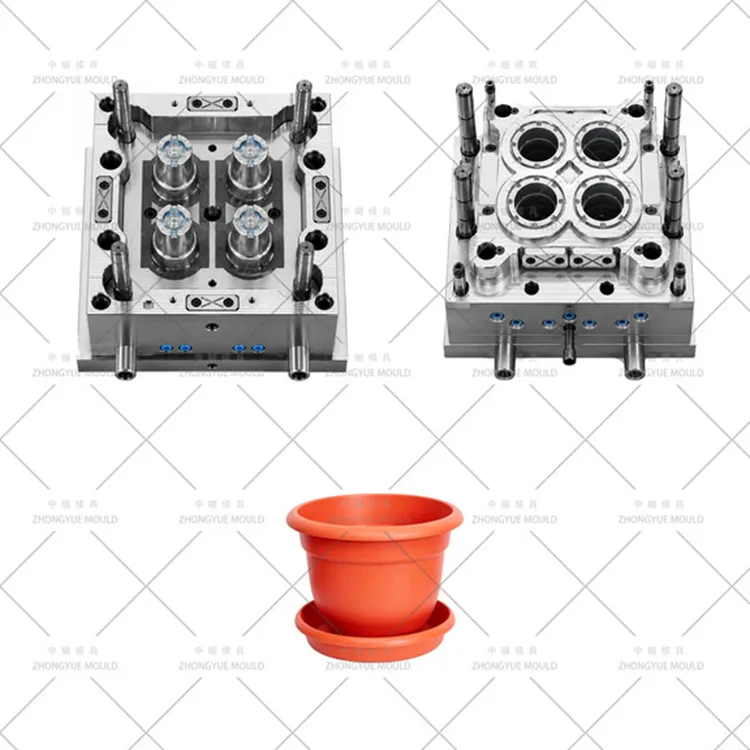

4 キャビティプラスチックラウンド小型植木鉢型

4 キャビティ プラスチック円形小型植木鉢金型 – マルチキャビティ小型円形プランター射出成形金型メーカー

ZHONGYUE MOLD は、世界的な園芸サプライヤー、園芸センター、苗床生産者、室内装飾ブランド向けに、高効率の 4 キャビティ プラスチック製丸型小型植木鉢金型の製造を専門としています。単一キャビティまたは大型の工業用ポット金型とは異なり、当社の 4 キャビティ設計は、多肉植物、苗木、ハーブ、および販促品に使用される小径プランター (60mm、80mm、100mm、120mm、150mm、180mm) の大量生産をターゲットとしています。

当社はこれらの金型を時間当たりの生産量が最大になるように設計し、バランスのとれたコールド ランナー (またはオプションのホット ランナー バルブ ゲート)、効率的な冷却チャネル、および自動デゲート システムを統合して、12 ～ 18 秒という短いサイクル タイム (材料と壁の厚さによって異なります) を実現します。バージン PP/PS ポット、大理石風装飾プランター、生分解性 PLA/PBAT ポットのいずれが必要な場合でも、当社の金型設計は、一貫した壁厚と排水穴の完全性を維持しながら、多様な材料の流れに対応します。

プラスチック植木鉢型の仕様:

次のプラスチック植木鉢型プロジェクトを明るくしましょう。

4 キャビティの小さな丸い植木鉢金型とは何ですか?

4 キャビティの小さな円形フラワー ポット金型は、ショットごとに 4 つの同一の円形プランターを製造する精密射出成形金型です。通常、金型には次のような特徴があります。

4 アップ レイアウト — プラテン スペースを最適に利用できるよう、キャビティを対称的に配置 (直線 1×4 または放射状 2×2)。

小径フォーカス — 上部直径 60mm ～ 180mm、高さ 50mm ～ 150mm のポット用に特別に設計されています。

薄肉機能 — 肉厚は 1.2mm ～ 2.0mm に制御されます (剛性を犠牲にすることなく材料を節約するために最適化されています)。

一体型排水システム — 成形された排水穴 (Ø5 ～ 10mm) とテーパーピンにより、簡単に脱型できます。

スタッキング機能 — ベースに成形されたスタッキングビーズ/フィートにより、空のポットを安定して垂直にスタッキングできます。

この構成は、量販向けの園芸製品、小売チェーンのプライベート ラベル、および農業用苗トレイに最適です。

主要な金型エンジニアリングのハイライト (4 キャビティ小型ポットの最適化)

バランスの取れたランナー システムと流動解析

H タイプまたはクロス タイプ レイアウトのコールド ランナーにより、4 つのキャビティすべてに等しい充填圧力と容積が確保されます。大理石調のPP/PSでは、ランナー径を若干大きくし、流路（SPI A2）を研磨することで色柄の乱れを引き起こすせん断熱を防ぎます。オプションのバルブ ゲート付き 4 ドロップ ホット ランナーにより、コールド スプルーが排除され、サイクル タイムが 15 ～ 20% 短縮されます。

高速サイクル冷却設計

各キャビティには、熱を均一に抽出するために、コアの周りを螺旋状に巻くスパイラル バッフルまたはストレート スルー冷却チャネル (Ø8 ～ 10mm) が備えられています。水マニホールドはキャビティのペアごとに入口と出口を分離し、ΔT ≤ 3 ～ 4℃を維持します。これにより、PP/PS の急速な結晶化がサポートされ、反りが最小限に抑えられます。

自動ディゲート機構

サブゲートまたはピンポイントゲートは、ポットの内縁またはベースのくぼみに配置されます。エジェクタ ピンは、排出時にゲートをきれいに切断します。手動でトリミングする必要はありません。ホット ランナー システムの場合、バルブ ゲートが正確に閉じて糸引きを防ぎます。

ドレン穴ピン冷却＆テーパー

排水ピンは先細になっており (抜き勾配 1° ～ 2°)、オプションで内部水路 (BeCu またはバブラー チューブ) を取り付けて、厚いセクションを迅速に冷却します。高速走行時の固着やピンの破損を防ぎます。

スタッキングフットの形状制御

成型されたスタッキング リングまたはフットは、均一なスタッキング高さを保証し、ぐらつきを防ぐために厳しい公差 (±0.1 mm) で設計されています。安定性を検証するために、20 段のスタックを 3D でシミュレートします。

多用途な材質: PP、PS、PETG、PLA

標準設計は PP (MFR 10 ～ 20) および PS (MFR 8 ～ 15) をサポートします。生分解性 PLA/PBAT ブレンドの場合、より高い溶融粘度や熱劣化に対する感度に対応するために、冷却速度とベントの深さを調整します。

表面仕上げオプション

標準: SPI B1 サテン仕上げで簡単に剥がせます。オプション: 高級装飾ポット用の高光沢ポリッシュ (SPI A1/A2)、または傷を隠すためのライトテクスチャー (VDI 27 ～ 30)。

排出システムの信頼性

エジェクターピンはベースリブとスタッキングフットに戦略的に配置されています。オプションのストリッパー プレートの排出により、超薄肉設計 (<1.5mm) の変形を防ぎます。

4穴小型丸型植木鉢の用途

当社の製造および検証プロセス (4 キャビティ小型ポット金型)

フローと冷却の DFM レビュー — 壁の厚さ (1.2 ～ 2.0mm)、ゲートの位置、ランナーのバランス、冷却チャネルのレイアウトを分析します。充填パターンをシミュレートして、キャビティの同時充填を保証します。無料の DFM レポート。

精密機械加工 — ±0.02mm の精度でキャビティ/コアを CNC フライス加工します。スパイラル冷却チャネルのガンドリル加工。指定されたSPI仕上げに研磨します。

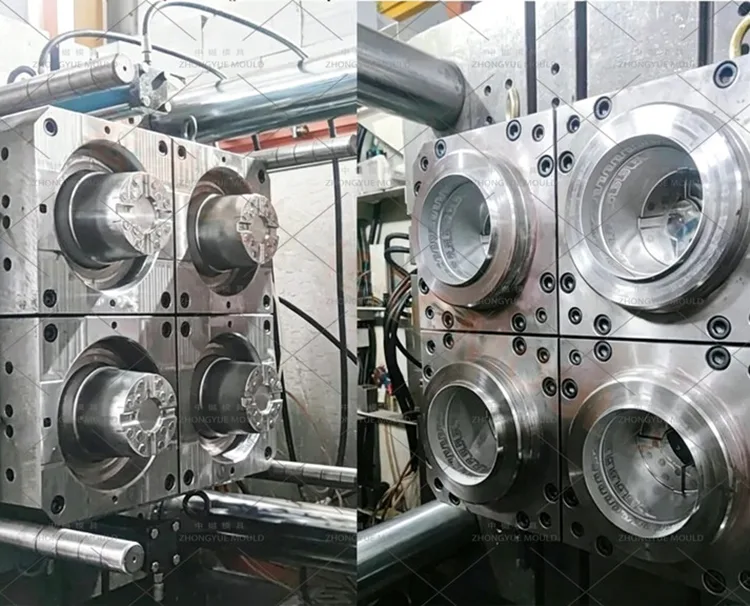

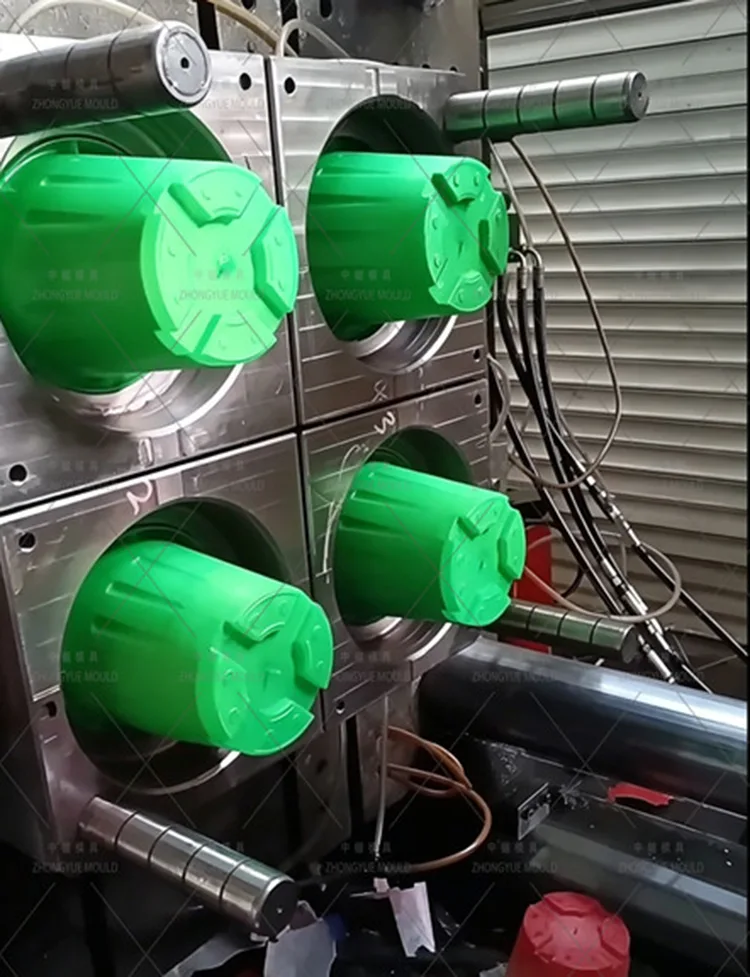

アセンブリと T1 トライアル — 指定された材料 (PP/PS/PLA) を使用して社内の機械で実行します。サイクルタイム、壁の均一性、排水穴の品質、自動ディゲートを検証します。トライアルビデオ + サンプル + CMM レポートを提供します。

最適化と承認 — 必要に応じて、冷却流量や排出タイミングを微調整します。予備のエジェクター ピンと排水ピンを備えた金型を出荷用に準備します。

アフターサポート — 1 年間の保証、遠隔技術ガイダンス、すぐに入手できるスペアパーツ。

4 個の小さな植木鉢の型に ZHONGYUE MOLD を選ぶ理由

マルチキャビティ効率の専門知識 — 時間当たりの生産量を最大化するために、小型部品の 4 キャビティ レイアウトのバランスをとる実証済みの経験。

ファストサイクルエンジニアリング — 最適化された冷却および排出システムにより、従来の設計と比較してサイクルタイムが 10 ～ 25% 短縮されます。

材料の柔軟性 — バージン PP/PS、大理石風樹脂、生分解性 PLA/PBAT ブレンドを完全にサポートします。

品質保証 — 厳密な寸法チェックと試運転により、4 つのキャビティすべてで一貫したポット品質が保証されます。

世界的な輸出経験 — 大手園芸ブランド向けに、ヨーロッパ、アメリカ、アジア、アフリカに金型を供給しています。

透明性の高いサービス — 毎週の進捗状況の更新、詳細な DFM レポート、迅速なアフターサポート。

よくある質問 — 4 キャビティ小型丸型植木鉢型

Q: 4 個取りの小型ポット金型の一般的なサイクル タイムはどれくらいですか?

A: PP 製の壁厚 1.5 mm の 100 mm ポットの場合、14 ～ 18 秒かかると予想されます (射出、冷却、排出を含む)。サイクル時間は、材質、壁の厚さ、冷却効率によって異なります。

Q: 大理石調やパール光沢のある鉢の型も作れますか？

A: はい。ランナー径を調整し、流路を研磨し、せん断熱を制御して色パターンを維持します。マスターバッチのレットダウン比や加工温度についてもアドバイスします。

Q: PLA のような生分解性素材をサポートしていますか?

A: もちろんです。 PLA は、より低い溶融温度とより遅い冷却を必要とします。脆性や反りを防ぐために、冷却チャネルのレイアウトとベントの深さを適宜変更します。

Q: 4 つのキャビティすべてが均等に充填されるようにするにはどうすればよいですか?

A: 弊社ではバランスの取れた H タイプまたはクロスタイプのランナー システムを使用し、モールドフロー解析を実行して同時充填を検証します。ゲートのサイズとランナーの寸法は慎重に計算されています。

Q: 見積もりにはどのような情報が必要ですか?

A: ポットの 2D 図面 (PDF/DWG) + 3D モデル (STP/IGS) を提供してください。その際、上部の直径、高さ、壁の厚さ、材料の種類 (PP/PS/PLA)、希望のサイクル タイム、年間容量を指定してください。

4 キャビティの小さな円形植木鉢型の見積もりをリクエストする

製造要件とともにポットの図面またはサンプルをお送りください。 ZHONGYUE MOLD は、包括的な DFM 分析と競争力のある見積もりを 24 ～ 48 時間以内に提供します。

高効率の 4 キャビティ射出成形金型を使用して小型植木鉢の生産を加速するには、今すぐお問い合わせください。
