ZHONGYUE MOLD は、プラスチック ビーチ ラウンジ チェア金型 / 調節可能な長椅子金型 (リゾート サンラウンジャー、プールサイド リクライニングチェア、防水パティオ ベッド) を世界の 5 つ星リゾート、ビーチ クラブ、クルーズ船のアウトフィッター、高級屋外家具ブランドに供給する中国の射出成形金型専門メーカーです。標準的なアップライトチェアとは異なり、ビーチ ラウンジ チェアは、長時間リラックスできるように設計された全長リクライニング プラットフォーム (長さ 1.5 m ～ 2.0 m) です。多くの場合、複数の位置で調整可能な背もたれ (3 ～ 7 つのロック位置) を備えており、塩水噴霧、塩素、強力な紫外線、砂による磨耗への継続的な曝露に耐える必要があります。
これらの金型は、耐衝撃性、UV 安定性、耐塩素性の PP コポリマー (MFR 8 ～ 12) または ASA/PMMA ブレンドを使用して設計されており、優れた耐候性を備えています。主な課題には、2 メートルのスパンにわたる縦方向の反りの防止と、背もたれの複雑なラチェット機構の成形が含まれます。当社の金型は、大規模な BeCu 冷却回路、最適化されたリブ構造、堅牢な排出システムを備えており、平らで安定した快適なラウンジャーを保証します。
ミニマルな一体型ラウンジャーから、車輪と枕ヘッドレストを備えた豪華な寝椅子まで、鋼材の切断前の構造荷重分散と沿岸材料の流れに焦点を当てた完全な DFM レビューを提供します。
|
アイテム |
仕様・オプション |
|
|
金型名 |
プラスチックビーチラウンジチェア型 (調節可能な寝椅子/サンラウンジャー) |
|
|
キャビティ&コアスチール |
キャビティ: 718H (HRC 33 ～ 38) または 2738HH (安定性)。コア：718H。ラチェット詳細：SKD61（HRC 48～52）。 |
|
|
モールドタイプ |
2 プレート金型。頑丈な構造 |
|
|
モールドベース |
LKM / DME ヘビーデューティー (サイズに応じて重量 5.0T – 10.0T) |
|
|
空洞 |
1×1 標準（巨大なサイズとショット量のため） |
|
|
ランナーシステム |
コールド ランナー (大きな Y ブランチ) 標準;ホット ランナー (YUDO/SYNVENTIVE 2 ～ 4 チップ) は大きな部品に強く推奨されます |
|
|
ゲートタイプ |
ベース/側面に大きなファン ゲートまたはエッジ ゲート |
|
|
排出 |
エジェクター スリーブ (レッグ ポスト) + 長いエジェクター ピン (リブ) + ストリッパー バー |
|
|
冷却 |
コアとキャビティ全体にわたる巨大な BeCu バッフル。長い流れのための絶縁回路 |
|
|
通気 |
0.02 ～ 0.025 mm のパーティング ライン ベント + ASA/PMMA ブレンド向けの強化されたベント |
|
|
表面仕上げ |
SPI B1/B2 サテン (標準); VDI 27–30 マット テクスチャ オプション (滑り止め) |
|
|
金型の寿命 |
≥500,000 ショット (718H)。 ≥1,000,000 ショット (完全強化セットアップ) |
|
|
推奨素材 |
UV/塩素安定化PPコポリマー、ASA/PMMA（優れた耐候性） |
|
|
設計ソフトウェア |
UG NX、SolidWorks、AutoCAD、Moldflow (充填 + 冷却 + 反り + ロング スパン応力) |
|
|
公差制御 |
一般的に±0.3mm。長さ平面度±0.5mm、ラチェット歯精度±0.1mm |
|
|
金型材質 |
硬度 |
金型の寿命 |
|
P20 |
HRC 28-33 |
>300,000 ショット |
|
718 |
HRC 33-36 |
>500,000 ショット |
|
H13 |
HRC >43 |
>800,000 ショット |
|
2344 |
HRC >48 |
>800,000 ショット |
|
S136 |
HRC 48-52 |
>1,000,000 ショット |
次のプラスチック椅子型プロジェクトを明るくしましょう。

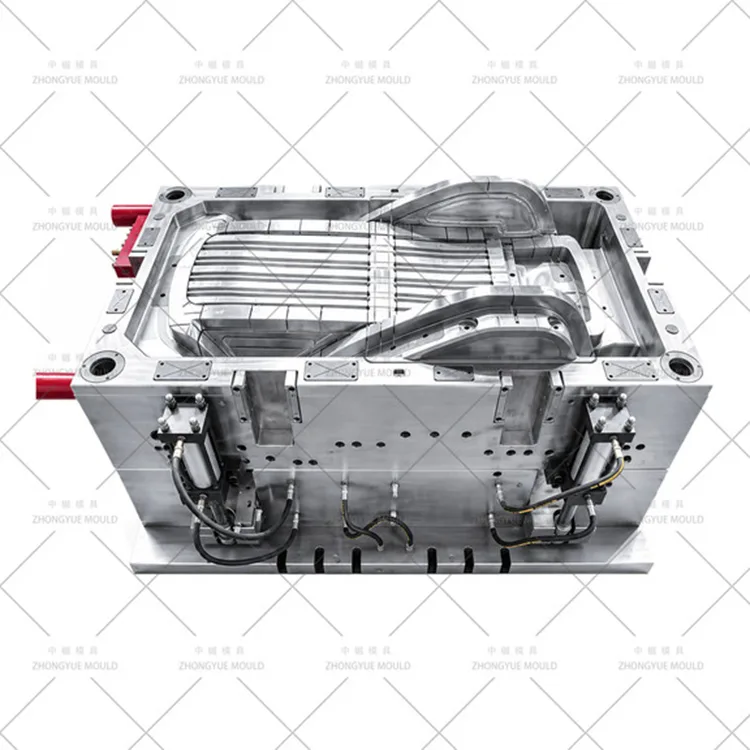

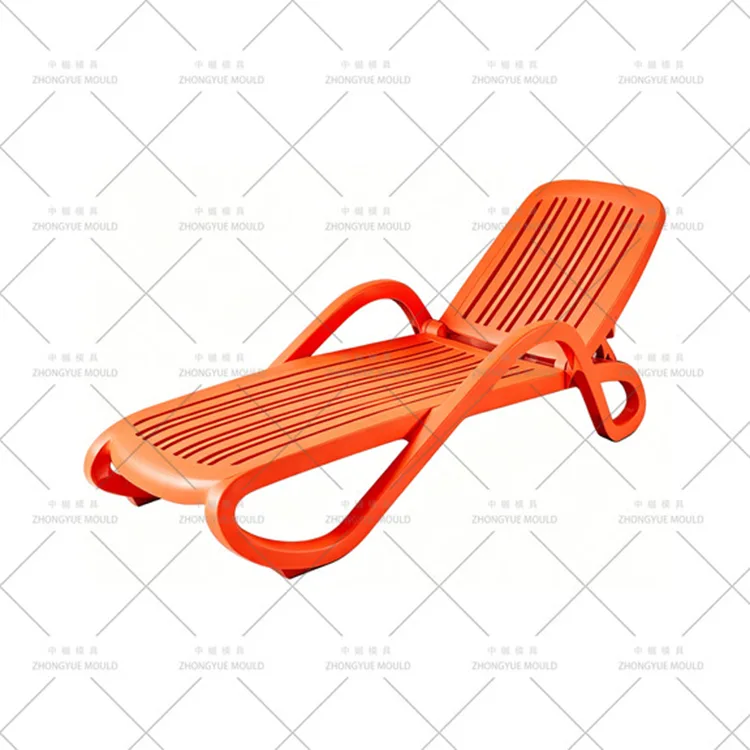

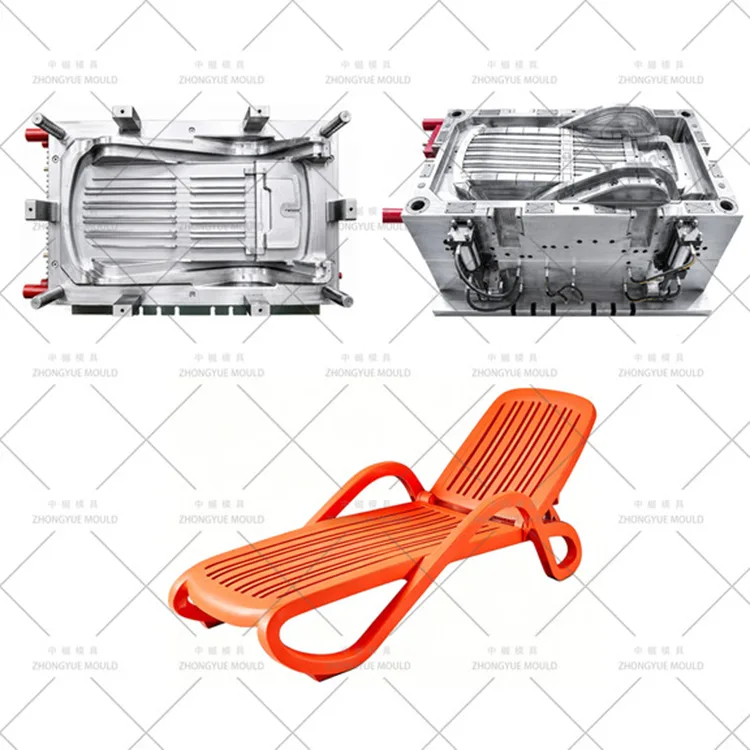

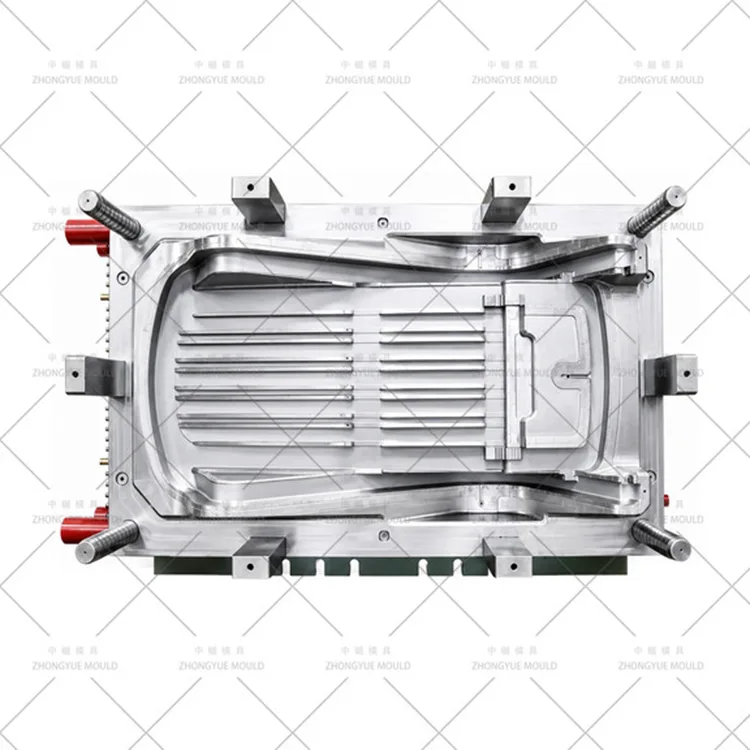

ビーチ ラウンジ チェア金型は、リゾート グレードのリクライニング家具を製造するために設計された大型で頑丈なツールです。
全長リクライニングプロファイル — 椅子はほぼ平ら（10 ～ 15 度の傾斜）で、長さは 1.5 ～ 2.0 m です。これにより、冷却と反りに関して重大な課題が生じます。
調節可能な背もたれ機構 - ほとんどの椅子の背もたれにラチェットまたはロッキング ピン システムが組み込まれており、ユーザーは角度を設定できます (フラット、読書、座る)。
海岸環境への耐性 — 太陽、塩分、プールの化学薬品による色あせ（白/黄/青が一般的）、チョーキング、脆化に耐えなければなりません。
人間工学に基づいた輪郭 - シートパンと背もたれは深く輪郭が描かれており、腰部のサポートと長時間の使用でも快適です。
縦反り制御（一番の課題）
2 メートルのプラスチック部品は自然にカップ状になったりねじれたりします。均一な温度を確保するために、コアとキャビティの両側に対称冷却回路 (BeCu バッフル) を設計します。また、材料の収縮を補い、ラウンジャーが地面に平らに配置されるように、金型表面にわずかなプレクラウン (0.2 ～ 0.3 mm の凸面) を設計しています。
ラチェット機構の成形
調節可能な背もたれは、成型されたラチェット歯またはロック スロットに依存しています。これらの厚い部分はヒケの原因となります。ラチェット歯のすぐ後ろに BeCu インサートを使用し、外面が沈むことなく歯を鋭く機能的に保つためにパッキング圧力を最適化しています。
沿岸物質流の最適化
UV 安定化、耐塩素性の PP および ASA は粘性があり、せん断熱に敏感です。当社では、穏やかな充填を保証するために、大型のファン ゲートまたは複数のホット ドロップ ゲートを設計しています。強化された通気 (0.02 ～ 0.025mm) により、長い流路での焼け跡を防止します。
強化リブ構造
リクライニングした大人（静的荷重 150kg 以上）を過剰な体重をかけることなくサポートするために、内部リブの格子を設計しています。リブは肉厚の 60 ～ 70% に保たれ、応力集中やヒケを防ぐために段階的に移行するのが特徴です。
大面積でも強力な排出

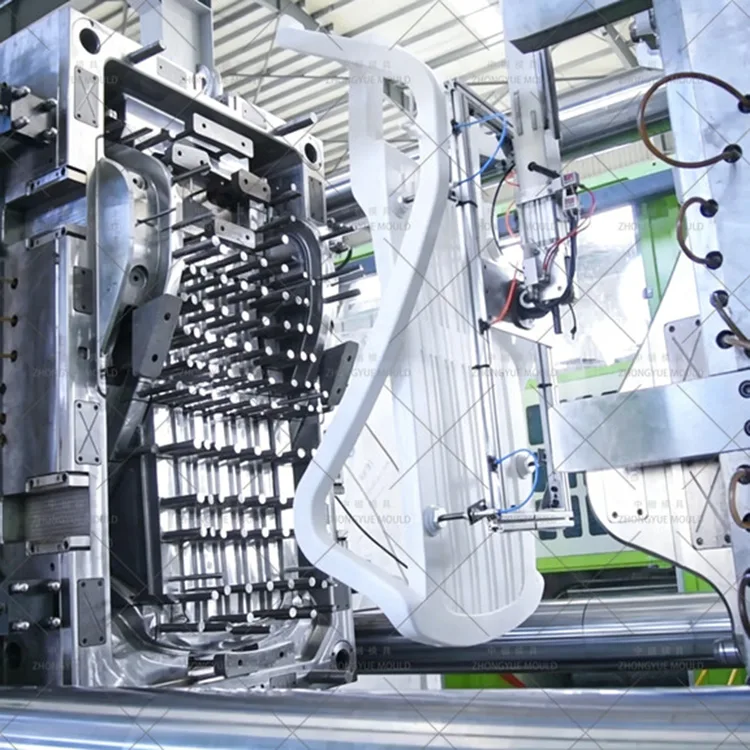

2m x 0.7m の部品を取り出すには、力を分散するために多くのエジェクタ ピンが必要です。レッグポストにはエジェクタースリーブを、内部リブには長いエジェクターピンを使用しています。取り出し中に部品が曲がるのを防ぐために、側面に沿ってストリッパー バーが使用されることがあります。
沿岸用の表面仕上げ
標準は砂傷を隠すSPI B1/B2サテンです。オプションのマットテクスチャ仕上げ (VDI 27 ～ 30) は、滑りにくい表面を提供し、塩の残留物をよりよく隠します。
ロングスパン反りおよび荷重 DFM — 長さ 2m のリブ レイアウトを分析します。 Moldflow を実行して、縦方向の反りやヒケを予測します。大規模な BeCu 冷却戦略を設計します。 150kgの静荷重をシミュレートします。無料の DFM レポート。

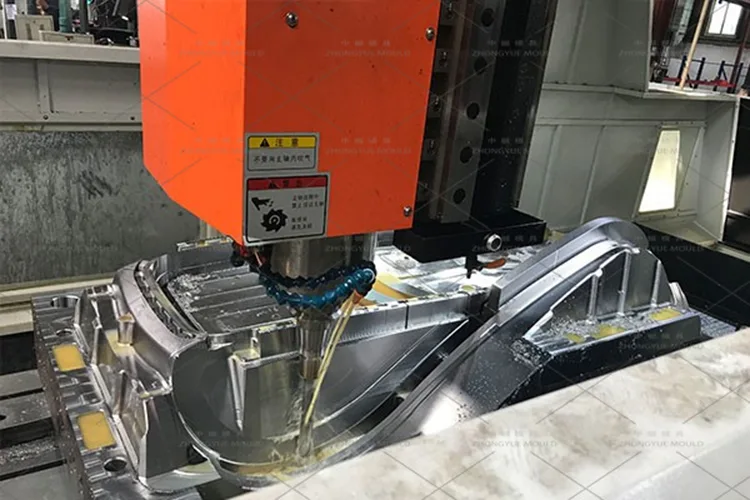

大規模な鋼の機械加工 — 巨大なキャビティとコア ブロックの荒加工。数キロメートルにわたる冷却ラインの深穴ガン掘削。
ラチェット機構フィッティング - 精密研磨されたSKD61ラチェットコア。鋭い歯とスムーズな動きを確保します。

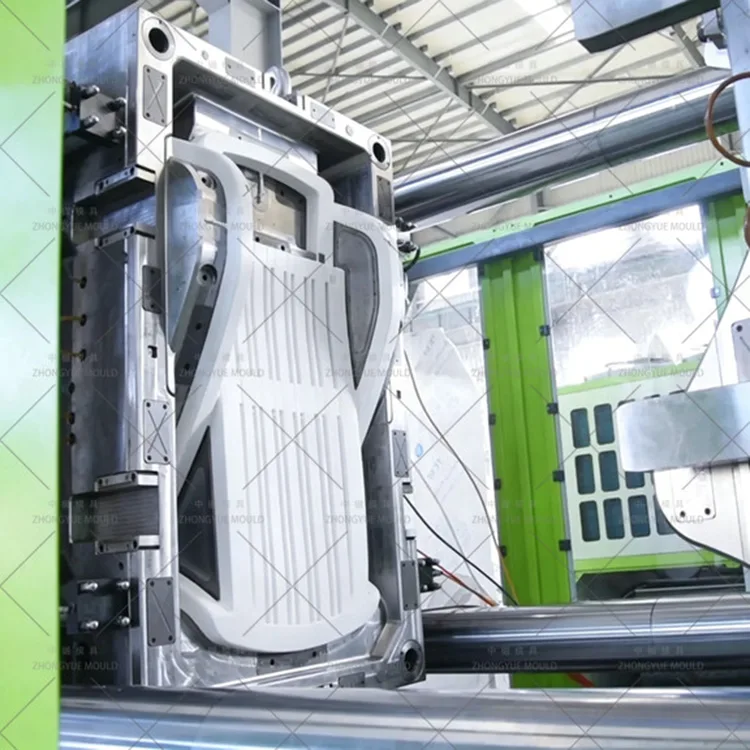

組み立てと T1 トライアル — エジェクター システムを組み立てます。指定した ASA/PP で T1 トライアルを実行します。静荷重試験(150kg)と調整性試験(ラチェットクリック)を実施。平面度やヒケを確認します。トライアルビデオ+サンプルを提供します。
最終納品 — 頑丈な梱包。ラチェット機構の清掃に関する金型メンテナンスガイドを提供します。
ロングスパンのエキスパート — 当社は、2 メートルを超えるプラスチック部品の反りの制御を専門としています。
沿岸材料のスペシャリスト — 当社は、UV/耐塩素性 PP および ASA の金型を最適化し、焼け跡を防止し、流れを確保します。
大規模な冷却設計 - BeCu バッフルは、10kg 以上のショット重量でも高速サイクルと平坦なパーツを保証します。
機能的メカニズムの重視 — 調節可能な背もたれラチェットが金型の寿命の間、スムーズに動作することを保証します。
グローバルな経験 — モルディブ、カリブ海、地中海、東南アジアのリゾート開発業者に金型を供給しています。
Q: 2 メートルのラウンジャーの歪みを防ぐにはどうすればよいですか?
A: 当社では金型の両側で対称 BeCu 冷却を使用し、収縮を補うために金型表面にわずかなプレクラウン (0.2 ～ 0.3 mm の凸面) を設計しています。
Q: 調節可能な背もたれを一体成形できますか?
A: はい、通常、背もたれは一体型になっています。課題は内部のラチェット歯の成形です。 BeCu冷却と最適化されたパッキンを使用し、外面が沈むことなく歯を鋭利に保ちます。
Q: ビーチラウンジャーに最適な素材は何ですか?
A: ASA/PMMA ブレンドは、優れた色保持性と耐紫外線性 (5 年以上色あせなし) に最適です。 UV 安定化 PP は、優れた耐衝撃性を備えたコスト効率の高い代替品です。
Q: どのくらいの大きさのマシンが必要ですか?
A: 標準的な 1.8 メートルのラウンジャーの場合、ショット重量は 5 ～ 8kg と予想されます。 1000T～1800Tの射出成形機が必要になります。
Q：お見積りには何が必要ですか？
A: ラウンジャーの 2D 図面 (PDF/DWG) + 3D モデル (STP/IGS)、材質 (PP/ASA)、色、必要な耐荷重/調整位置を指定します。
ビーチ ラウンジ チェアの図面または仕様書を ZHONGYUE MOULD にお送りください。包括的な DFM 解析 (反り、冷却、機構機能を含む) と正式な見積りを 48 時間以内に提出します。
高性能で耐久性のあるビーチ ラウンジ チェア射出成形金型の製造については、今すぐお問い合わせください。
