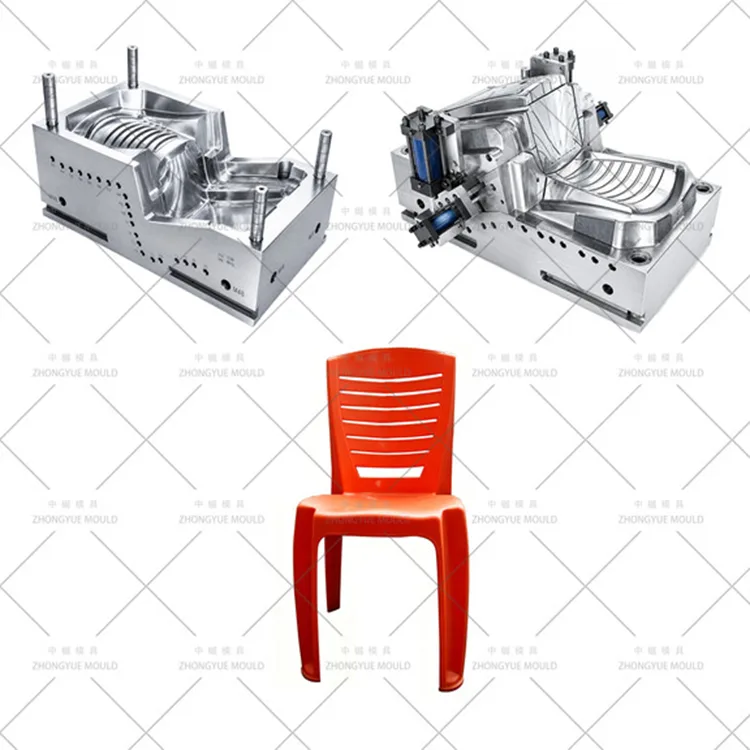

プラスチックの積み重ね可能なアームレス椅子の型

プラスチックの積み重ね可能なアームレス椅子の金型 – カスタムモノブロックプラスチック椅子射出成形金型メーカー

ZHONGYUE MOLD は、プラスチック製の積み重ね可能なアームレス椅子金型 / モノブロック プラスチック椅子金型 (商用グレードのスタッキング椅子、施設用座席、イベントおよび宴会用椅子) を世界的な家具卸売業者、学校調達部門、ホスピタリティ サプライヤーに供給する中国の射出成形金型専門メーカーです。装飾的なホームチェアとは異なり、これらのアームレススタッカブルチェアは、耐久性、高頻度の使用、効率的な保管を目的に作られています。これらは通常、バージン PP (コポリマー、MFR 8 ～ 12) または HDPE から一体成形 (モノブロック) され、優れた耐衝撃性と柔軟性を備えています。

これらの椅子を成形する際の主な課題は、厚い内部補強リブによって生じる座面のヒケを防止しながら、椅子を安全に積み重ねられるように (10 ～ 15 脚の高さで) 寸法の安定性を確保することです。当社の金型は、最適化されたリブ厚移行、大規模な冷却回路 (BeCu インサート)、および高効率の射出システムを備えており、45 ～ 70 秒のサイクル タイムを達成します。カフェチェア、スクールデスク、研修室椅子、イベントチェアなどの金型製作を行っております。

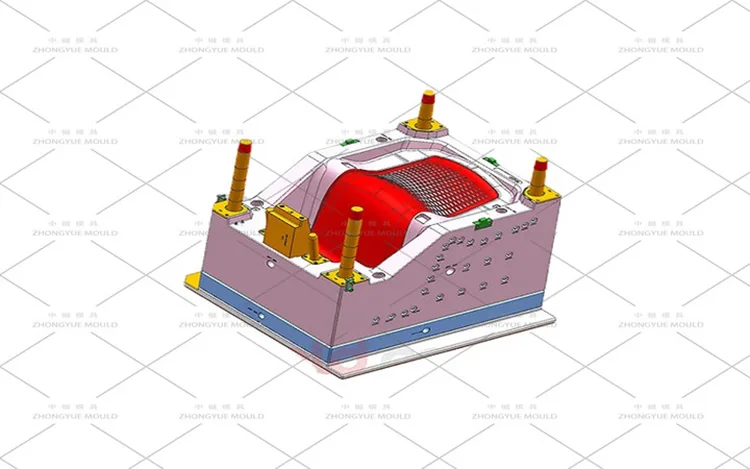

標準的な座面高さ 400 mm のモノブロックチェアから通気性のある背もたれデザインまで、スチールの切断前に構造の完全性と積み重ねの安定性に焦点を当てた完全な DFM レビューを提供します。

プラスチック椅子型の仕様:

次のプラスチック椅子型プロジェクトを明るくしましょう。

積み重ね可能なアームレスチェアの金型とは何ですか?

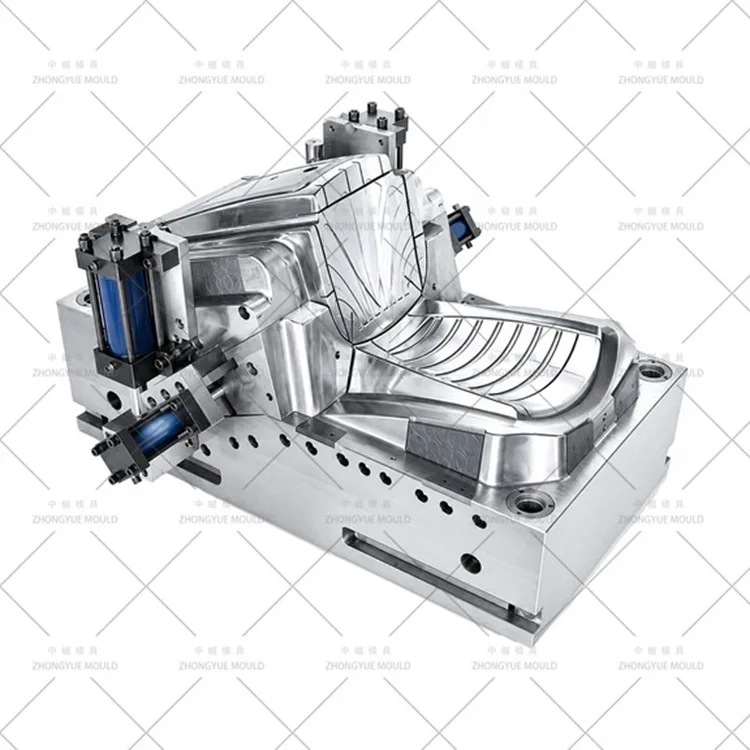

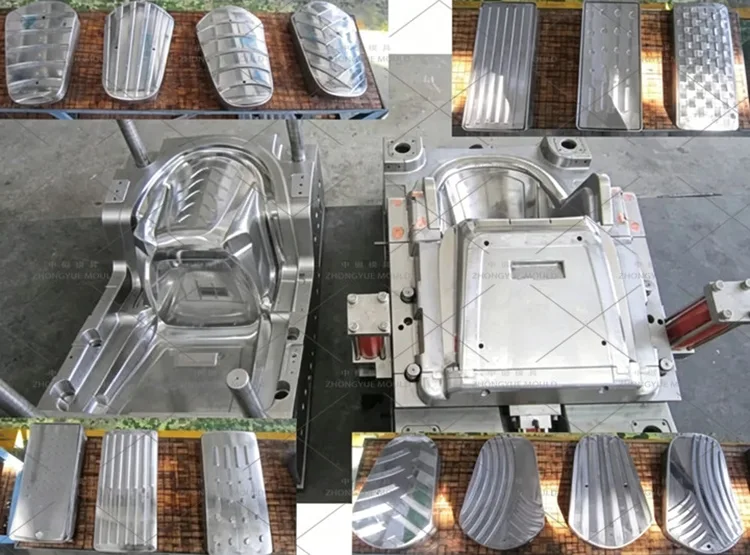

スタッカブルアームレスチェアモールドは、機能的な一体型プラスチックシートを製造するために設計された頑丈なツールです。

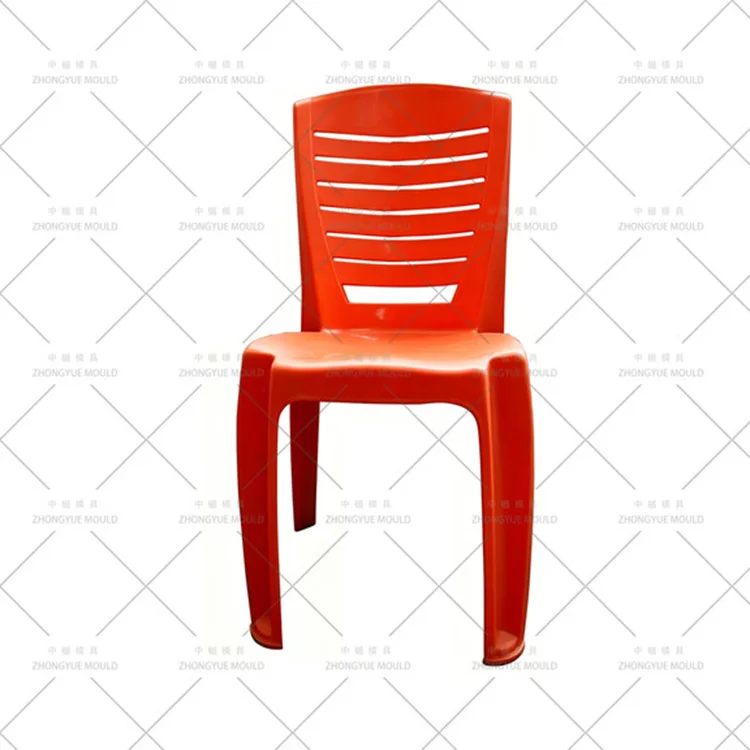

モノブロック構造 座・背・脚を一体成型。組み立ては必要ありません。

内部補強リブ - シートの下側​​には、人間の体重を支えるための高密度のリブネットワークが含まれています。これが成形上の課題の原因です。

スタッキング機能 — 脚とシートパンは、垂直に積み重ねたときに、詰まりや傷を付けずにしっかりとかみ合う形状になっています。

高い耐衝撃性 — 特に寒い環境において、荷重がかかっても亀裂が生じるのではなく、わずかに曲がるように設計されています。

主要な金型エンジニアリングのハイライト (アームレスチェア金型)

沈み込み防止リブの設計と冷却

内部リブが厚いため、座面にヒケが目立ちます。当社ではリブを肉厚の 60 ～ 70% になるように設計し、モールドフロー解析を使用して BeCu (ベリリウム銅) 冷却インサートを重要なリブ交差部の真後ろに配置します。これにより、周囲の薄い壁よりも速く熱が抽出され、表面の凹みが防止されます。

大きな平面の反り制御

シートパンは大きく平らな表面であり、カッピングやねじれが発生しやすいです。保圧プロファイルと冷却時間を最適化し、シートが確実に平らな状態を維持できるようにします。場合によっては、材料の自然な収縮を補うために、非常にわずかなクラウン (0.1 ～ 0.2 mm の凸面) が金型に設計されることがあります。

高効率排出システム

モノブロックチェアには、脚と座面が接する部分に深いアンダーカットがあります。エジェクタースリーブ（レッグコア用）と内部リブに戦略的に配置された長いエジェクターピンを使用しています。高速サイクルのために、機械の開口ストロークと同期した早期排出システムを設計します。

応力を軽減するためのゲート位置

ゲートの位置は内部応力に影響します。通常、バランスのとれた充填を確保し、高応力領域 (シートの前端や背もたれのベースなど) のウェルド ラインを最小限に抑えるために、シートの端にファン ゲートまたは複数のゲートを使用します。

積層干渉 DFM

3D で 10 段のスタッキングをシミュレーションし、積み重ねるときや積み重ねるときに亀裂を引き起こす可能性のある応力点が結合したり生じたりすることなく、上の椅子の脚が下の椅子の座面に正しくかみ合っていることを検証します。

長い流路のベント

大きな椅子 (ショット重量 2.5 ～ 4.5kg) を充填するには、長い流路が必要です。流路の遠端（背もたれ上部、脚先端）に0.02～0.025mmのパーティングラインのベントとベントピンを組み込み、火傷を防止します。

弊社の製造・検証プロセス（椅子型）

構造および反り DFM — リブ レイアウト (肉厚 60 ～ 70%) を分析します。 Moldflow を実行してヒケと反りを予測します。 BeCu の冷却戦略を設計します。 10 段のスタッキングをシミュレートします。無料の DFM レポート。

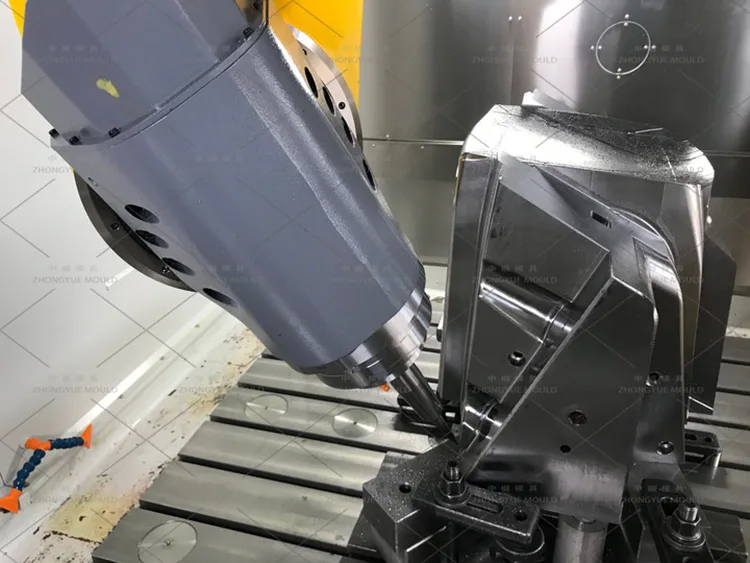

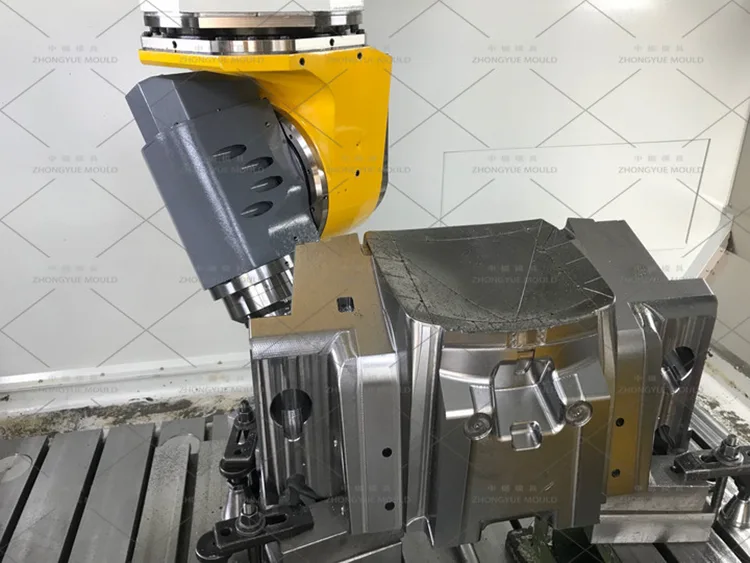

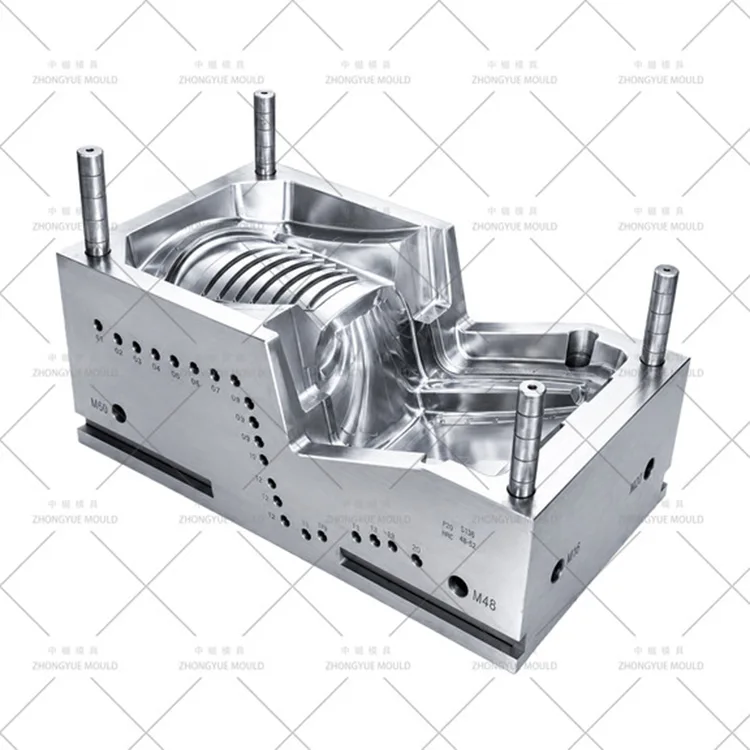

重量鋼の機械加工 — 大きなキャビティとコアの荒加工。深い冷却管のガンドリル加工。

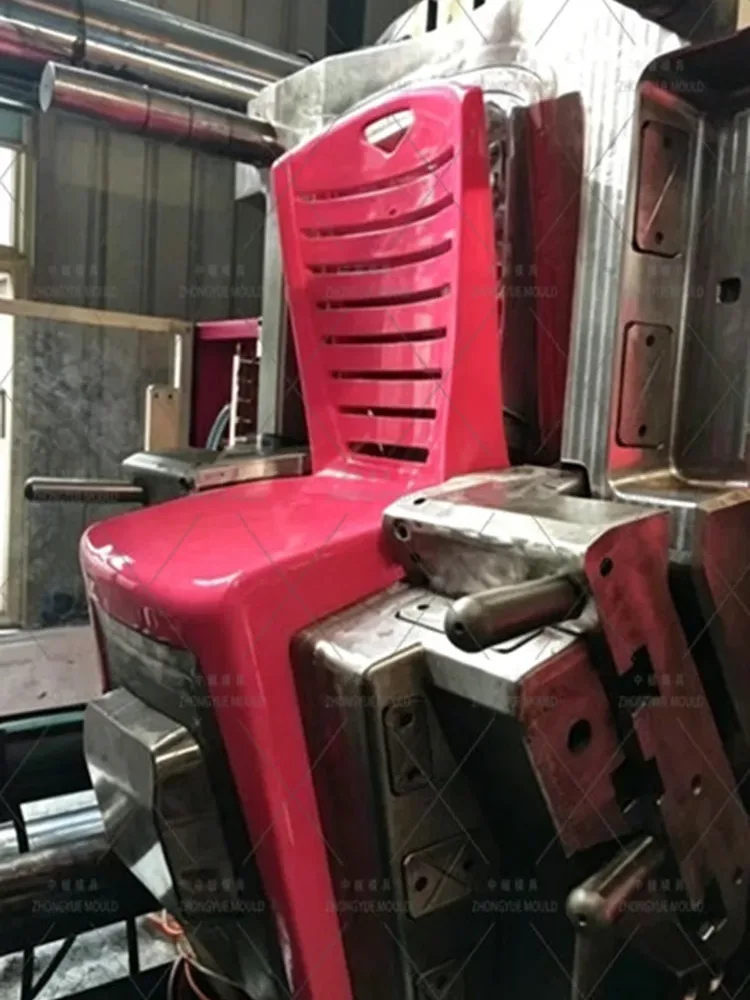

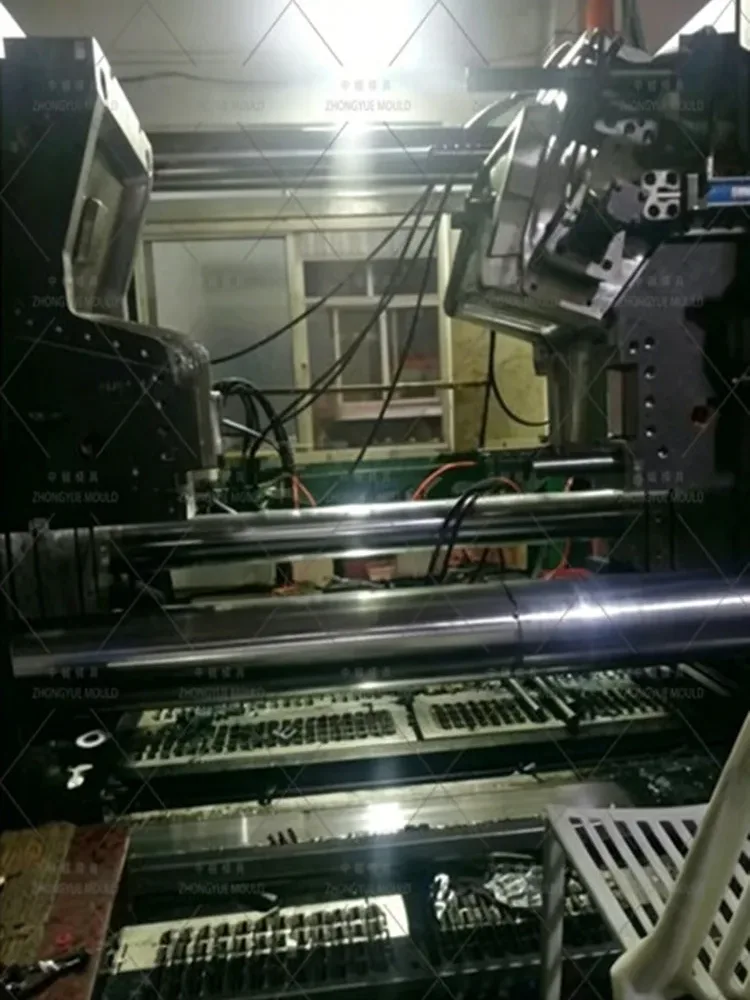

組み立てと T1 トライアル — エジェクター スリーブとピンを組み立てます。指定した PP で T1 トライアルを実行します。サンプル椅子で静荷重試験(150kg)と落下試験を実施。ヒケや反りがないか確認します。トライアルビデオ+サンプルを提供します。

最適化と承認 — ヒケや反りが発生した場合は、冷却または保圧を調整します。出荷用の金型を準備します。

アフターサポート — 1 年間の保証、リモート技術ガイダンス、およびスペアパーツ (イジェクター スリーブ、ピン、脚コア)。

アームレスチェアの金型に ZHONGYUE MOLD を選ぶ理由

構造金型の専門家 — 当社は、大型のリブ付き構造部品のヒケや反りの解決を専門としています。

高度な冷却設計 — リブ交差部の BeCu インサートにより、高速サイクルと美しい表面が保証されます。

スタッキングの安定性 — 現場での障害を防ぐために、10 段のスタッキングを仮想的に検証します。

大量生産向けに構築 — 当社の金型は 718H 鋼で構築されており、500k 以上のショット寿命を実現します。

グローバルな経験 — ヨーロッパ、南米、アフリカ、東南アジアの家具工場に金型を供給。

よくある質問 — 積み重ね可能なアームレスチェアの金型

Q：座面のヒケを防ぐにはどうすればよいですか？

A: 当社ではリブを肉厚の 60 ～ 70% になるように設計し、厚いリブ交差部のすぐ後ろに BeCu 冷却インサートを使用して、周囲のスキンよりも早くリブを冷却します。

Q: 椅子の複数個取りの金型を作成できますか?

A: ショット量が多く (2.5 ～ 4.5 kg)、冷却要件が複雑なため、椅子の金型はほとんどの場合 1×1 です。マルチキャビティには大規模な機械 (2000T+) が必要になります。

Q: モノブロックチェアに最適な素材は何ですか?

A: バージン PP コポリマー (MFR 8 ～ 12) が業界標準です。耐衝撃性、柔軟性、コストの最適なバランスを提供します。 HDPE も使用されますが、より硬い場合があります。

Q: サイクルタイムはどれくらいですか?

A: 壁の厚さと冷却効率によって異なりますが、通常は 45 ～ 70 秒です。ホット ランナーを使用すると、これを 5 ～ 10 秒短縮できます。

Q：お見積りには何が必要ですか？

A: 椅子の 2D 図面 (PDF/DWG) + 3D モデル (STP/IGS)、材質、色、必要な耐荷重 (静的/動的) を指定します。

プラスチック製の積み重ね可能なアームレス椅子の型の見積もりをリクエストする

椅子の図面または仕様書を ZHONGYUE MOULD に送信してください。包括的な DFM 解析 (ヒケ防止、反り、積層をカバー) と正式な見積りを 24 ～ 48 時間以内に提供します。

高効率で耐久性のあるモノブロック椅子射出成形金型を構築するには、今すぐお問い合わせください。
