プラスチック収納オーガナイザーバスケット金型

プラスチック収納オーガナイザーバスケット金型 – カスタムプラスチックグリッド/メッシュ収納バスケット射出成形金型メーカー

ZHONGYUE MOLDは、プラスチック収納オーガナイザーバスケット金型/オープングリッドストレージバスケット金型（メッシュバスケット、換気オーガナイザービン、穴あきユーティリティタブ）を世界的なホームストレージブランド、スーパーマーケットチェーン、工業部品サプライヤーに供給する中国の射出成形金型専門メーカーです。固体壁のコンテナとは異なり、これらのオーガナイザー バスケットは、材料コストを削減し、製品を軽量化し、空気の流れを可能にするために、穴あき壁、格子パターン、または大きな通気スロットを備えています。サイズは、小型のデスクトップオーガナイザー (150mm) から大型のランドリー/ユーティリティバスケット (500mm) まで多岐にわたります。

これらのオープン構造の成形には、薄いグリッドリブの充填が困難であること、閉じ込められた空気が焼け跡を引き起こすこと、二次突き出しが必要な複雑なアンダーカットなど、特有の課題が存在します。当社の金型は、マルチキャビティ レイアウト (2×2、4×4)、高度な通気システム (焼結鋼インサート)、および 2 段階の排出機構を利用して、壊れやすいグリッド構造を破損することなく安全に取り外すことができます。通常、これらは柔軟性と剛性のバランスを考慮して PP (MFR 10 ～ 20) または ABS で成形されます。

ハンドル付きランドリーバスケットから仕切り付きキッチンパントリーオーガナイザーまで、スチール切断前のグリッド充填シミュレーションと突き出し力の計算に焦点を当てた完全なDFMレビューを提供します。

プラスチックバスケットモールドの仕様:

次のプラスチック バスケット モールド プロジェクトを明るくしましょう。

ストレージオーガナイザーバスケットモールドとは何ですか?

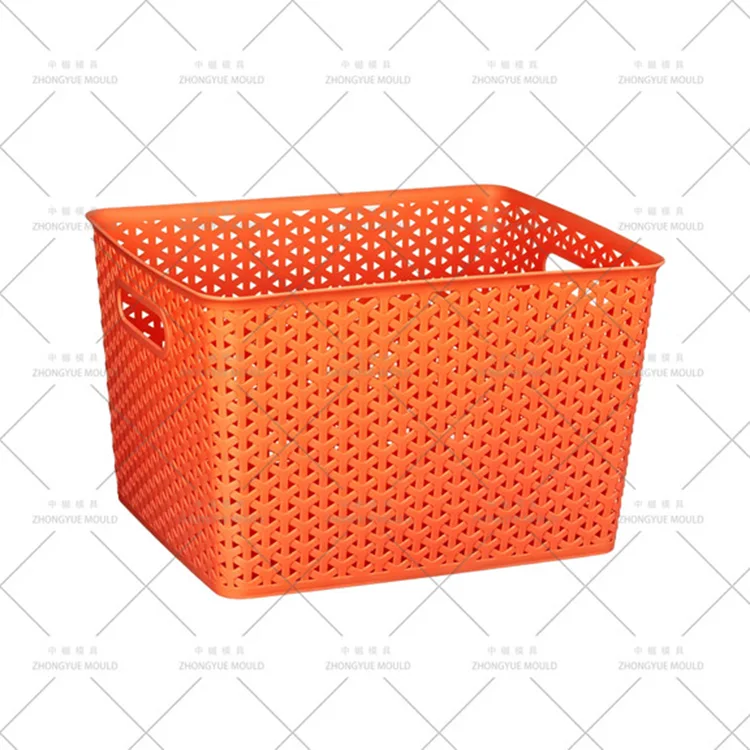

ストレージ オーガナイザー バスケット モールドは、通気性の高い軽量コンテナを作成するために設計されたツールです。

オープングリッド/メッシュ構造 — 壁は固体ではありません。それらは、正方形、ダイヤモンド、またはスロットを形成するリブのネットワークで構成されます。これにより、標準の突き出しでは処理できないアンダーカットが発生します。

薄いリブ セクション — グリッド リブの厚さは通常 1.0 ～ 2.0 mm です。これらの薄いセクションを充填するには、高い射出速度と圧力が必要です。

換気スロット — 空気の流れのための大きな開口部により、金型と接触する表面積が少なくなり、冷却は速くなりますが、取り出しは困難になります。

一体型ハンドル — 多くの場合、サイド ハンドルは薄く、間違って取り出された場合に折れやすくなります。

キーモールドエンジニアリングのハイライト (グリッドバスケットモールド)

究極の通気設計 (最優先事項)

グリッドポケットには空気が溜まりやすくなります。すべてのグリッド セルの周囲に 0.01 ～ 0.015 mm のパーティング ラインのベントが組み込まれており、長いリブの端には焼結多孔質鋼のベント インサートが組み込まれています。これがないと、グリッドが完全に充填される前に、金型によってプラスチックが焼けてしまいます。

2段排出・ストリッパープレート機構

グリッドはアンダーカットとして機能するため、以下をよく使用します。

ストリッパープレート：バスケット全体をコアから均一に押し出すプレートで、グリッドの歪みを防ぎます。

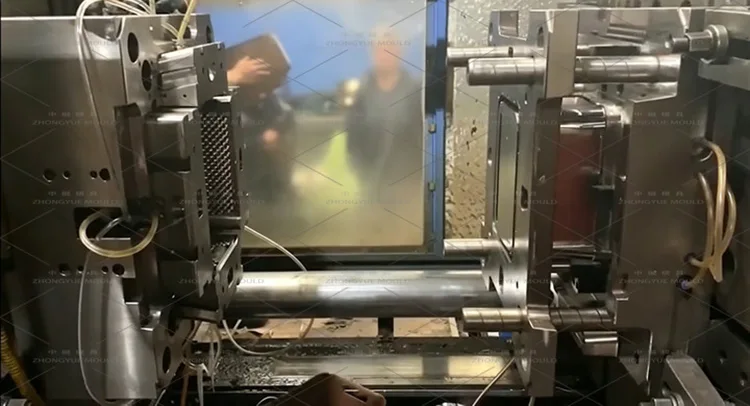

2 段階の排出: まず、排出ピンがバスケットをわずかに押します。次に、ストリッパー プレートによって脱型が完了します。これにより、個々のグリッドリブにかかるストレスが軽減されます。

グリッド充填シミュレーション (モールドフロー)

細いリブは詰めるのが難しいです。当社では、モールドフロー解析を使用して正確なゲート位置 (通常はファン ゲートまたは複数のゲート) を決定し、メッシュの中心にウェルド ラインが発生することなくすべてのグリッド セルが同時に充填されるようにします。

リブルートの厚さの制御

薄いグリッドのリブが固体のベースまたはリムと接触する場所には、厚い部分が形成される可能性があります。バスケットの目に見える外面のヒケを防ぐために、段階的な厚さの移行 (30 ～ 45° のテーパー) を設計しています。

ハンドルアンダーカットソリューション

サイドハンドルにはアンダーカットがあることがよくあります。 PP 素材がコア上で曲がることができるように (柔軟な排出)、小さな角度の付いたリフターを使用するか、十分な抜き勾配を持たせたハンドルを設計します。

マルチキャビティの効率

これらは大量のアイテムです。当社では、出力を最大化するために、バランスの取れた Y 分岐ランナーを備えた 2 キャビティ、4 キャビティ、さらには 8 キャビティ金型を設計します。

弊社の製造・検証プロセス（バスケットモールド）

グリッド充填および通気 DFM — グリッドリブの厚さ (1.0 ～ 2.0mm) を分析します。 Moldflow を実行して充填をシミュレーションし、エア トラップの位置を特定します。通気戦略を設計します。無料の DFM レポート。

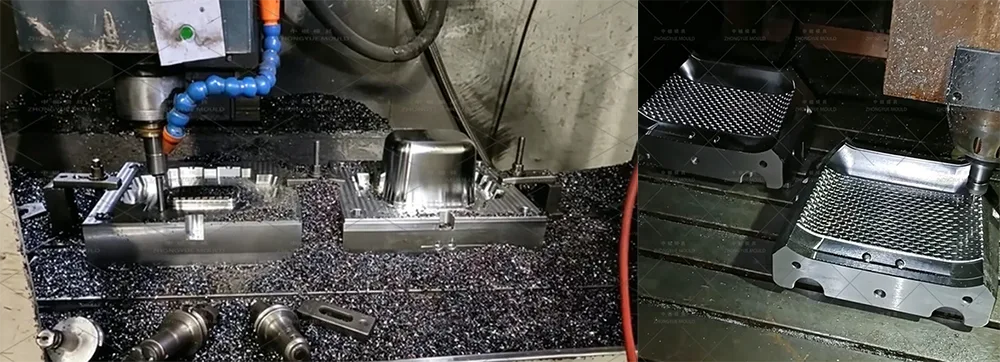

ストリッパー プレートの加工 — ストリッパー プレートのギャップを精密に研削し、引っかかることなくグリッドのリブを通過できるようにします。

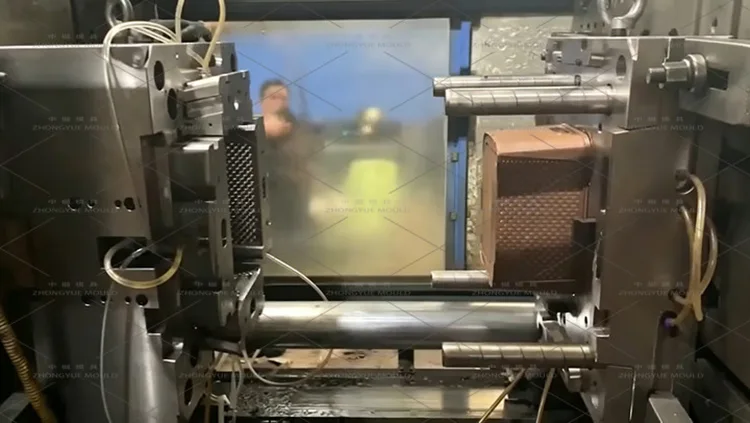

アセンブリと T1 トライアル — 社内マシンで実行します。グリッドの整合性テストを実行します (グリッドを手動で変更して破損がないことを確認します)。ショートショットや焼け跡がないか確認してください。トライアルビデオ+サンプルを提供します。

最適化と承認 — グリッドに応力が見られる場合は、通気または排出速度を調整します。出荷用の金型を準備します。

アフターサポート — 1 年間の保証、リモート技術ガイダンス、およびスペアパーツ (ストリッパー プレート スプリング、エジェクター ピン)。

収納バスケットの型にZHONGYUE MOLDを選ぶ理由?

グリッド構造の専門家 — 私たちはオープンメッシュ設計特有の充填と排出の課題を理解しています。

通気スペシャリスト — 当社の金型には、薄いリブの焼け跡を防ぐための高度な通気機能 (多孔質鋼) が組み込まれています。

安全な取り出し設計 — 脱型中に壊れやすいグリッドが破損するのを防ぐために、ストリッパー プレートと 2 段階の取り出しを使用しています。

高キャビテーション — 生産性を最大化するための 2、4、および 8 キャビティ レイアウトでの実証済みの経験。

品質保証 — T1 試験中にグリッドの強度と充填の完全性をテストします。

よくある質問 — ストレージオーガナイザーバスケットモールド

Q: グリッドバスケットに焼け跡がよくあるのはなぜですか?

A: 小さなグリッドセルに空気が閉じ込められるためです。当社では、大規模な通気 (0.01 mm パーティング ライン + 多孔質鋼インサート) でこの問題を解決します。

Q: ほとんどが穴だらけのバスケットはどうやって取り出すのですか?

A: 標準のピンは使用できません (穴を貫通してしまいます)。リム全体を一度に押すストリッパープレート、または二段階排出システムを採用しています。

Q: これらの複数個取りの金型を作成できますか?

A: はい、300mm 未満のサイズの場合、2 個取りまたは 4 個取りの金型を使用することがよくあります。大きめのランドリーバスケットの場合は、1×1が標準です。

Q: グリッドバスケットに最適な素材は何ですか?

A: PP (MFR 10 ～ 20) は、スナップすることなくグリッドのアンダーカットから解放するのに十分な柔軟性があるため、最適です。 ABS は、喫水が非常に高くない限り、複雑なグリッドには脆すぎます。

Q：お見積りには何が必要ですか？

A: バスケットの 2D 図面 (PDF/DWG) + 3D モデル (STP/IGS)、サイズ、グリッド パターン、材質、および希望のキャビティを指定します。

プラスチック収納オーガナイザーのバスケット型の見積もりをリクエストする

バスケットの図面または仕様書を ZHONGYUE MOULD に送信してください。包括的な DFM 分析 (グリッドの充填、通気、排出をカバー) と正式な見積りを 24 ～ 48 時間以内に提供します。

高効率のグリッド バスケット射出成形金型を使用して保管バスケットの生産を最適化するには、今すぐお問い合わせください。
