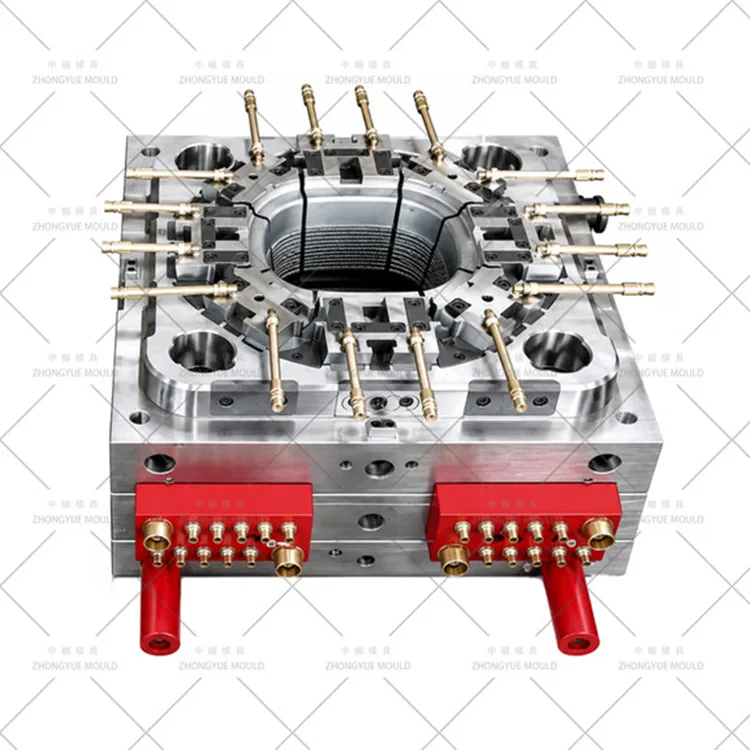

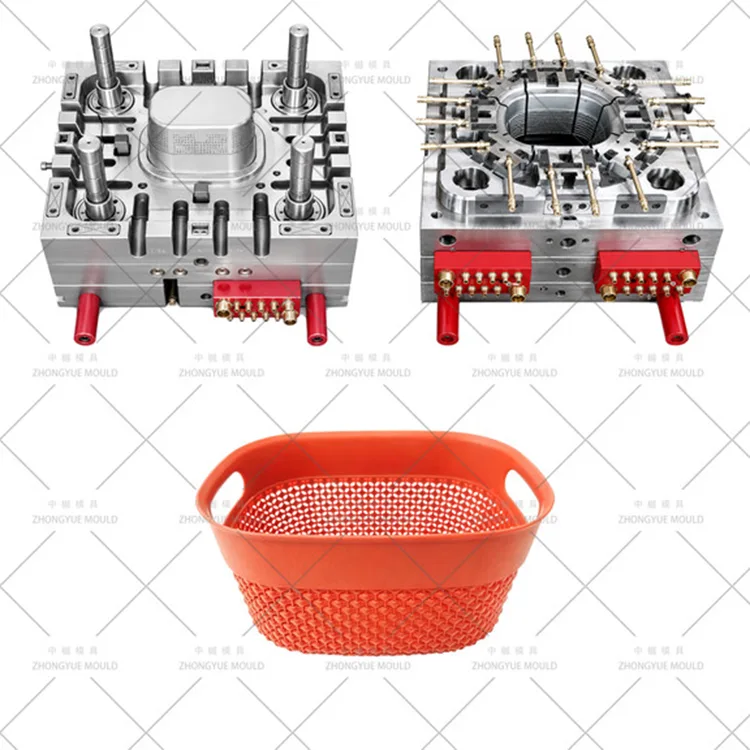

プラスチックパターンの収納バスケット型

プラスチックパターンの収納バスケット金型 – カスタムエンボス加工/テクスチャー装飾バスケット射出成形金型メーカー

ZHONGYUE MOLD は、プラスチック模様の収納バスケット型 / エンボス加工表面装飾バスケット型 (籐織り効果バスケット、3D 幾何学模様のビン、装飾用収納容器) を世界的な室内装飾ブランド、ブティック ギフト サプライヤー、高級家庭用品小売業者に供給する中国の射出成形金型専門メーカーです。実用的な格子バスケットとは異なり、これらのパターン付きバスケットは、外側表面全体に複雑な凹凸パターンがあり、籐、枝編み細工品、リネンなどの天然素材を模倣したり、現代的な芸術的なレリーフを見せたりすることができます。サイズはデスクトップオーガナイザー (120mm) からランドリーバスケット (450mm) まであります。

パターン化された表面を成形するには、脱型時の高い摩擦抵抗と、壁厚の変化による冷却の不均衡を克服する必要があります。当社の金型は、高研磨コア (SPI A2) を使用して簡単に離型でき、バランスの取れた冷却回路で厚いパターンのリブのヒケを防ぎ、装飾的な表面を保護する隠れたサブマリン ゲートを備えています。通常、これらはハイインパクト PP (MFR 8 ～ 12) または ABS で成形され、構造の完全性を維持しながら微細なパターンの詳細をキャプチャします。

フレンチカントリースタイルの籐編みランドリーバスケットからモダンな幾何学模様の子供部屋用オーガナイザーまで、スチール切断前のテクスチャー面の抜き勾配とパターンリブの厚さの最適化に焦点を当てた完全なDFMレビューを提供します。

プラスチックバスケットモールドの仕様:

次のプラスチック バスケット モールド プロジェクトを明るくしましょう。

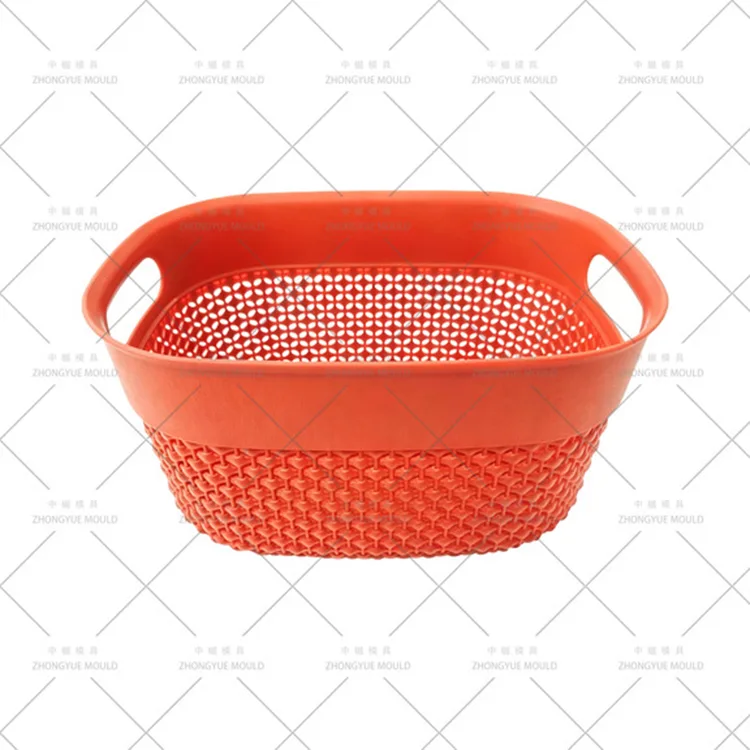

パターン付き収納バスケット型とは何ですか?

パターン付きストレージ バスケット モールドは、複雑な表面テクスチャを持つ装飾的な容器を作成するために設計されたツールです。

エンボス/デボスパターン — 外面は平らではありません。 3D 機能 (籐の杖、ダイヤモンドのローレット、花のモチーフなど) が付いています。これにより、摩擦によるアンダーカットが発生します。

隠された構造を持つ固体の壁 — グリッド バスケットとは異なり、壁はほとんどが固体で、パターンによって局所的な厚みが追加されています。これにより、厚いパターンのリブの後ろにヒケが発生する危険があります。

美的優先 — 主な価値は視覚的な魅力です。表面欠陥 (ゲート痕跡、ウェルド ライン、傷) は許容できません。

機能的なハンドル — パターンに組み込まれることが多く、装飾リブへの応力集中を避けるために慎重な設計が必要です。

キーモールドエンジニアリングのハイライト (パターン付きバスケットモールド)

テクスチャー面の抜き勾配角度の最適化

テクスチャの深さが 0.001 mm ごとに、追加の抜き勾配が必要になります。深い籐のパターンでは合計 3 ～ 5°の抜き勾配を計算し、表面のディテールを引きずったり破壊したりすることなくプラスチックをリリースできるようにします。

パターンリブ裏の冷却バランス

太いパターンのリブ (ロープや杖を模したものなど) は、目に見える表面にヒケを引き起こす可能性があります。これらのリブのすぐ後ろに局所的な BeCu 冷却インサートを設計し、周囲の薄い壁よりも速く熱を抽出し、落ち込みを防ぎます。

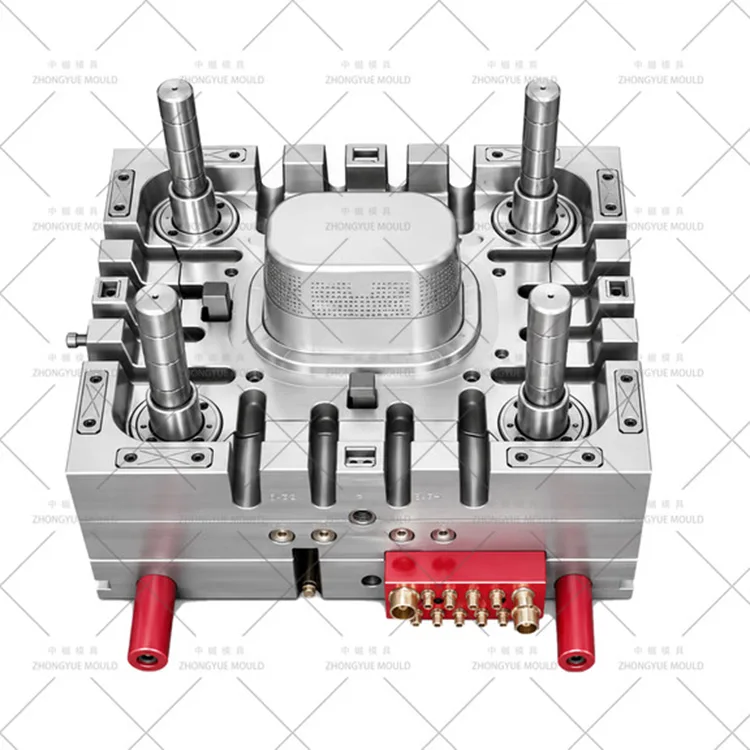

簡単に外せるハイポリッシュコア

キャビティはテクスチャー加工されていますが、コア (内面) は SPI A2/B1 に研磨されています。これにより、冷却中にバスケットがコアにしっかりとくっつき、テクスチャー加工されたキャビティからきれいに剥がれて、パターンが裂けるのを防ぎます。

内側のフランジに隠された潜水艦ゲート

装飾的な外側のパターンを保護するために、ゲートは内側のリムまたはベースに配置され、アートワークに目に見える跡が残りません。複雑なパターンの場合、ファン ゲートを使用して流れを分散させ、ウェルド ラインが顕著なパターン フィーチャと交差するのを避けます。

詳細な流れを実現するベント

細かいパターンは小さな凹みに空気を閉じ込める可能性があります。長いパターンの流路の端（模擬葉や杖の先端など）には、0.01 ～ 0.015 mm のパーティング ラインのベントとベント ピンを使用します。

強化されたハンドル設計

柄と一体化したハンドルは壊れやすいです。ハンドルの基部に大きな半径 (R3 ～ 5mm) を設計し、壁の厚さが模様のある壁にスムーズに移行するようにします。

当社の製造および検証プロセス (パターン付きバスケットモールド)

パターンのドラフトとヒケ DFM — パターンの深さを分析し、必要なドラフト (3 ～ 5°) を計算します。 Moldflow を実行して、厚いパターンのリブの背後にあるヒケを予測し、BeCu 冷却を設計します。無料の DFM レポート。

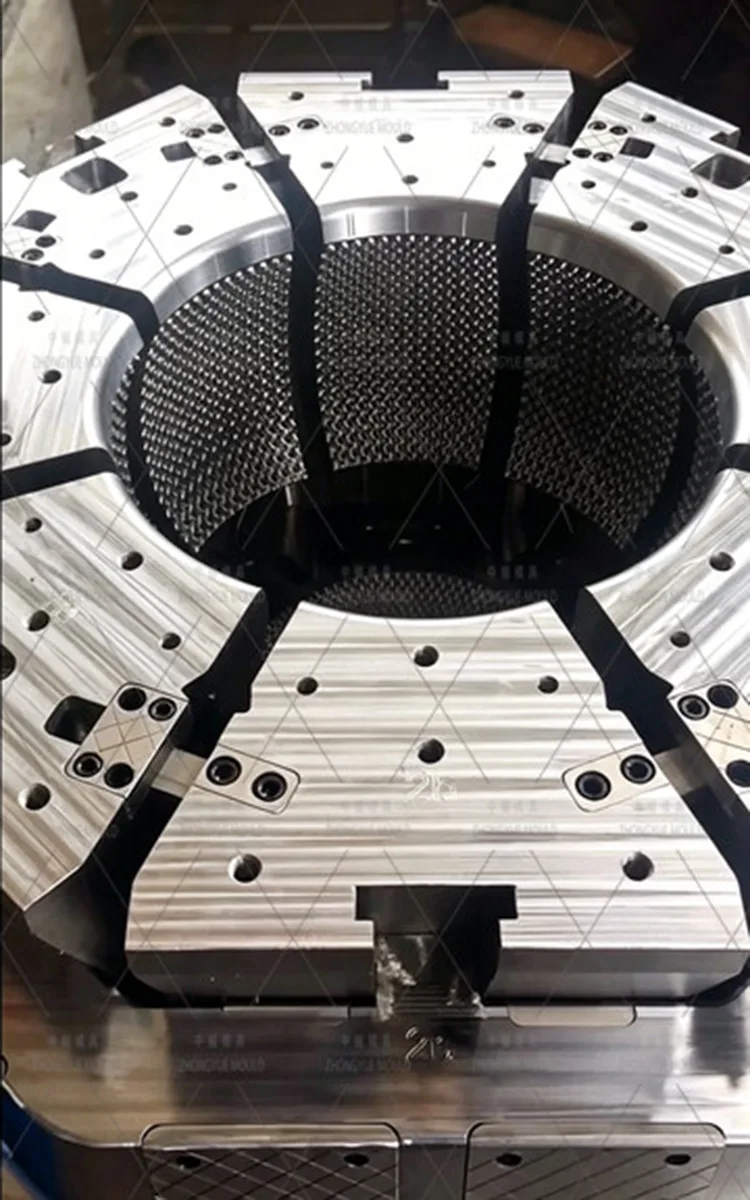

テクスチャの適用 — CNC 荒加工。パターンの詳細を EDM で沈めます。一貫したテクスチャ深さを実現する化学エッチング。

コア研磨 — コアを SPI A2/B1 に研磨します。パターンの損傷を避けるために、研磨中にキャビティのテクスチャをマスクします。

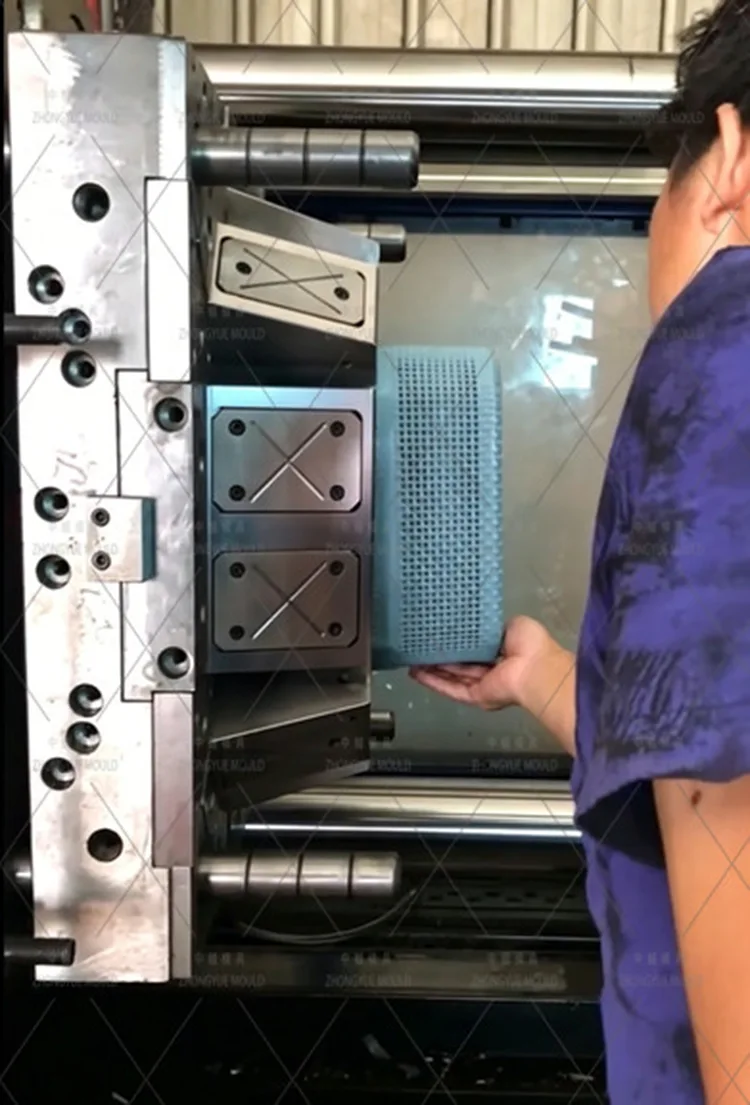

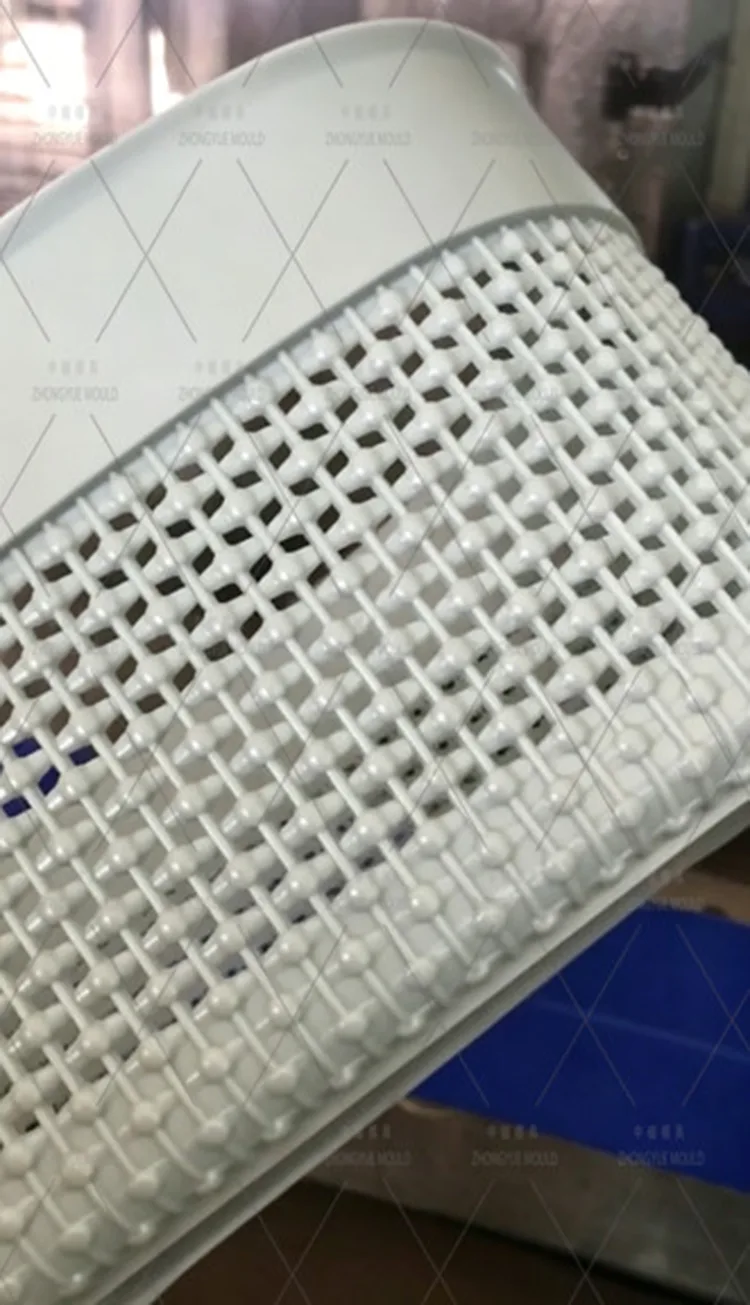

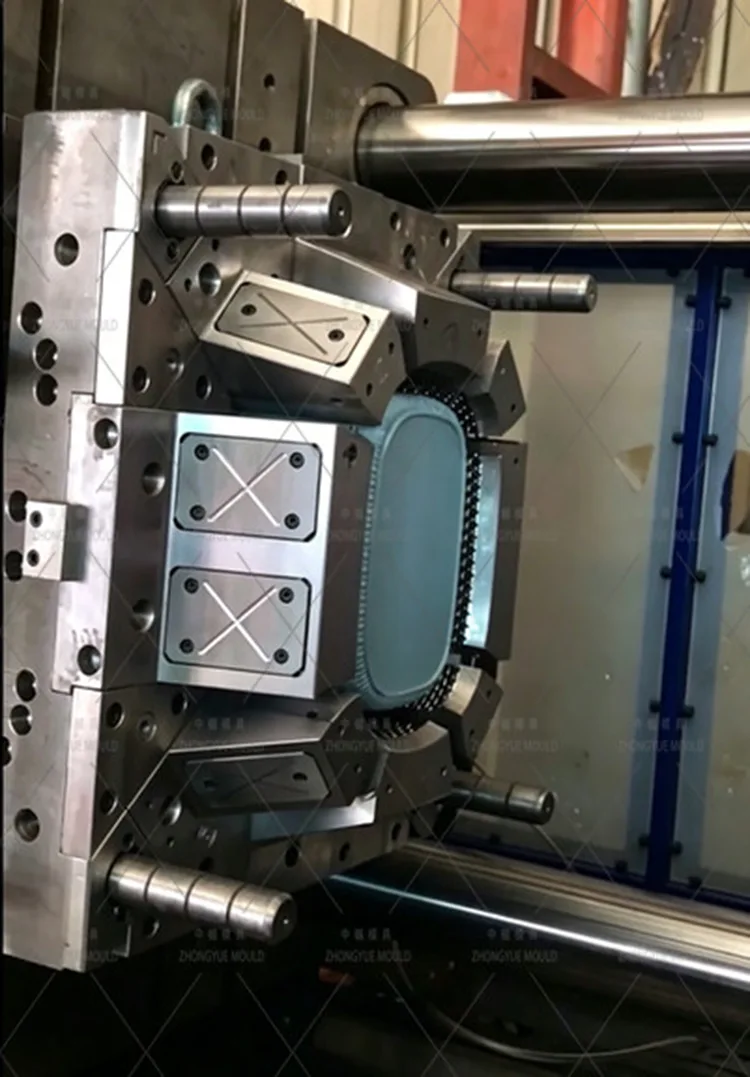

アセンブリと T1 トライアル — 指定された材料で実行します。パターンの鮮明さ、表面の光沢、ヒケの有無を確認します。トライアルビデオ + サンプル + CMM レポートを提供します。

最終納品 — ざらざらした表面を保護するために慎重に梱包します。テクスチャクリーニングのためのモールドメンテナンスガイドを提供します。

模様付きバスケット型に ZHONGYUE MOLD を選ぶ理由

テクスチャのスペシャリスト — 当社は天然素材 (籐、籐、リネン) をプラスチックで再現することに優れています。

外観品質へのこだわり — 装飾面のゲート痕跡、ウェルドライン、ヒケを除去する金型を設計します。

バランスの取れた冷却設計 — BeCu インサートを使用することで、パターン付きバスケットの最大の欠陥であるヒケを防止します。

ハイポリッシュコア — 破れたりくっついたりすることなく、バスケットがテクスチャーから外れるようにします。

グローバルな経験 — 金型はヨーロッパの室内装飾ブランドや北米のギフト用品会社に納品されます。

よくある質問 — パターン付き収納バスケットの型

Q: 籐のパターンにはどのくらいの抜き勾配が必要ですか?

A: 標準的な籐/杖の深さ (0.3 ～ 0.5 mm) の場合、合計ドラフトは 3 ～ 5° をお勧めします。 2°未満では、固着やパターンの損傷の危険性があります。

Q: パターンによって外側にヒケが発生することはありますか?

A: できます。モールドフロー解析を使用して沈みを予測し、厚いパターンのリブのすぐ後ろに BeCu 冷却インサートを追加してリブをより速く冷却することで、これを防ぎます。

Q: パターン付きバスケットの複数キャビティを作成できますか?

A: はい、300mm 未満のサイズの場合、2 個取りまたは 4 個取りの金型を使用することがよくあります。すべてのキャビティにわたってパターンの位置合わせが完璧であることを保証します。

Q: パターンの詳細を最もよく示す素材は何ですか?

A: ABS は最も鮮明で明確なパターンのディテールを提供します。 PP は柔軟性とコスト効率に優れていますが、細かい部分が若干柔らかくなります。

Q：お見積りには何が必要ですか？

A: パターン スタイルを示す 2D 図面 (PDF/DWG) + 3D モデル (STP/IGS) (またはサンプル写真を送信)。素材と希望の仕上げ（例：「マットな籐風」）を指定します。

プラスチックパターンの収納バスケット金型の見積もりをリクエストする

バスケットの模様の図面やテクスチャのサンプルを Z​​HONGYUE MOULD に送信してください。ドラフト、冷却、ヒケ防止を対象とした無料の DFM レポートと正式な見積りを 24 ～ 48 時間以内に提供します。

エンボス加工/テクスチャード装飾バスケット射出成形金型プロジェクトを開始するには、今すぐお問い合わせください。
