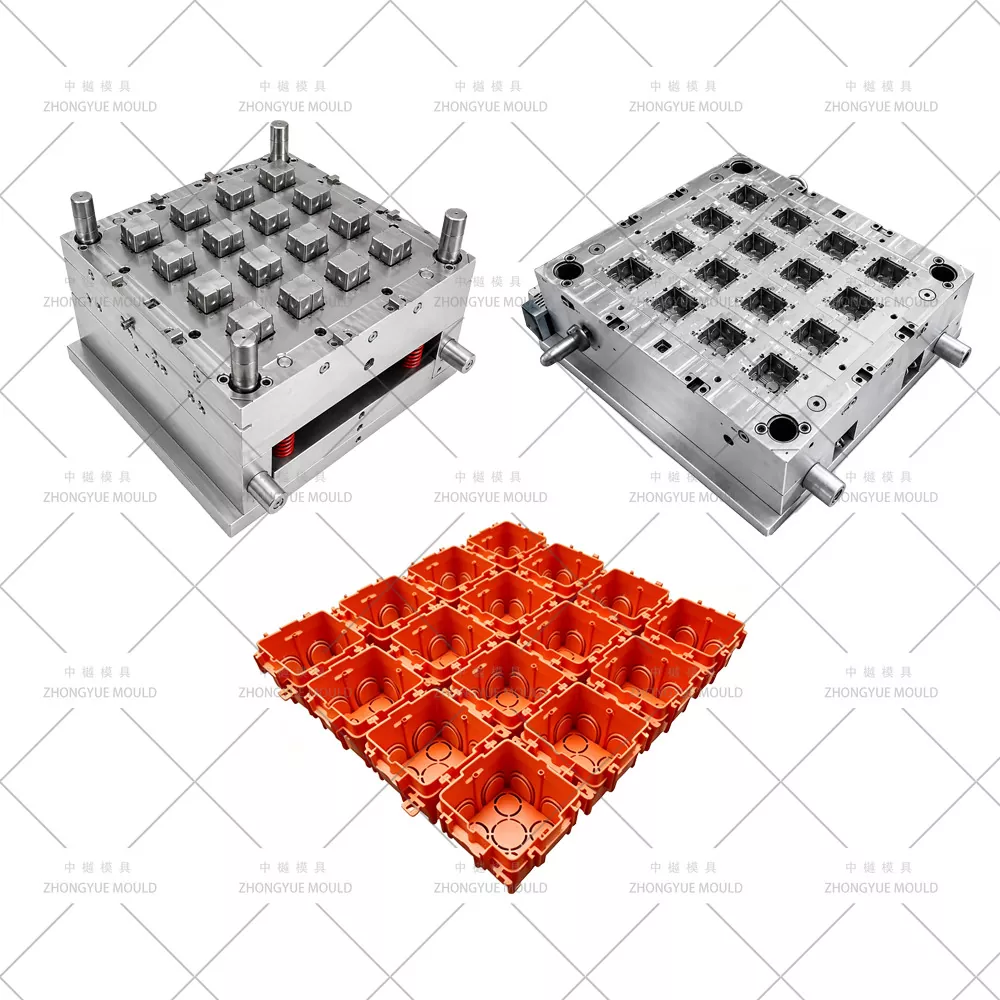

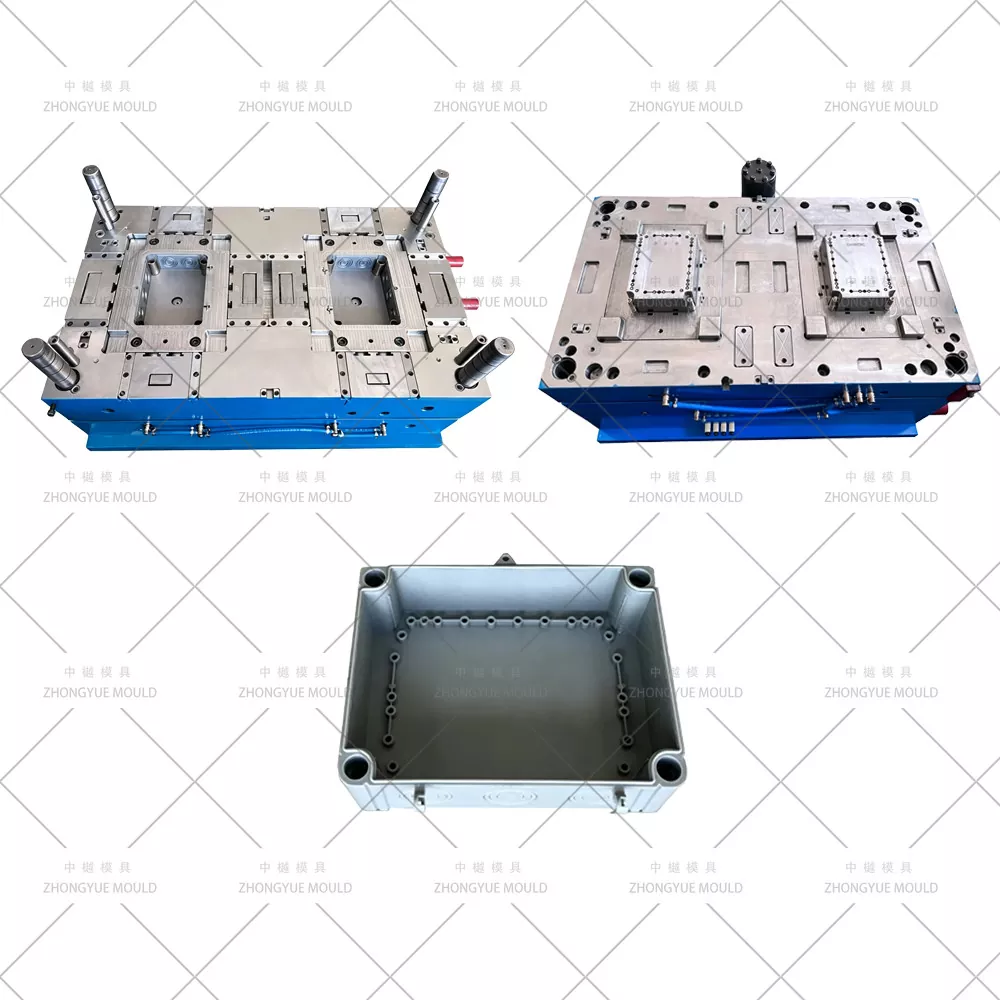

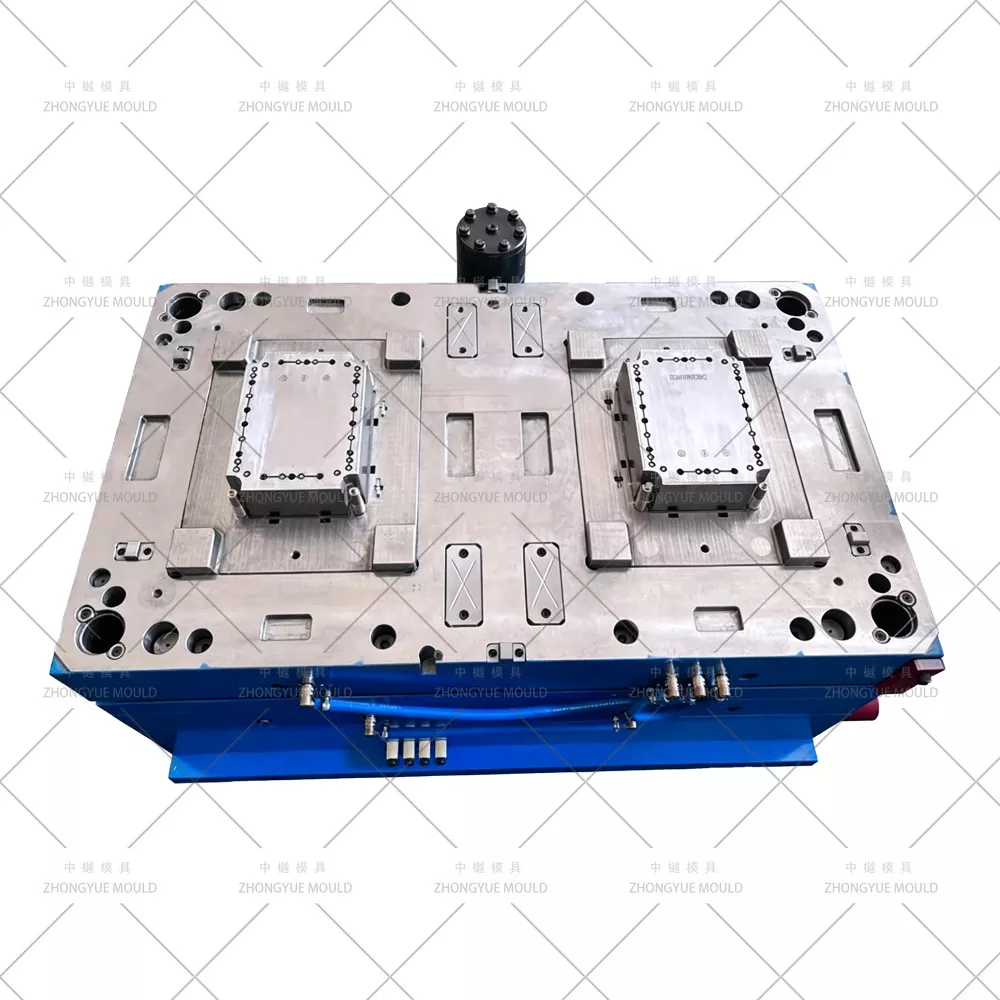

プラスチックジャンクションボックス金型

カスタムプラスチックジャンクションボックス金型 – 防水電気ジャンクションボックス射出成形金型メーカー

ZHONGYUE MOLD は、世界的な電気部品メーカー向けのカスタム プラスチック ジャンクション ボックス金型 / 電気ジャンクション ボックス射出成形金型の設計と製造を専門としています。コンパクトな長方形の配線ボックス、円形の電線管ジャンクション ボックス、または IP65/IP67 の防水エンクロージャ金型が必要な場合でも、当社のエンジニアリング チームは、お客様の部品図面と生産量に合わせて最適化された金型構造を提供します。

当社は、お客様が ABS、PC、PC+ABS、PP、または難燃性 PA66+GF で成形する際に、バリのない部品、均一な肉厚、および安定したサイクル タイムを保証するために、お客様が適切な鋼材グレード、ランナー システム (コールド ランナーまたはブランドのホット ランナー)、キャビティ レイアウト、および脱型ソリューション (油圧シリンダー、角度付きリフター、または折りたたみコア) を選択できるよう支援します。

仕様:

次のプラスチック ジャンクション ボックス モールド プロジェクトを明るくしましょう。

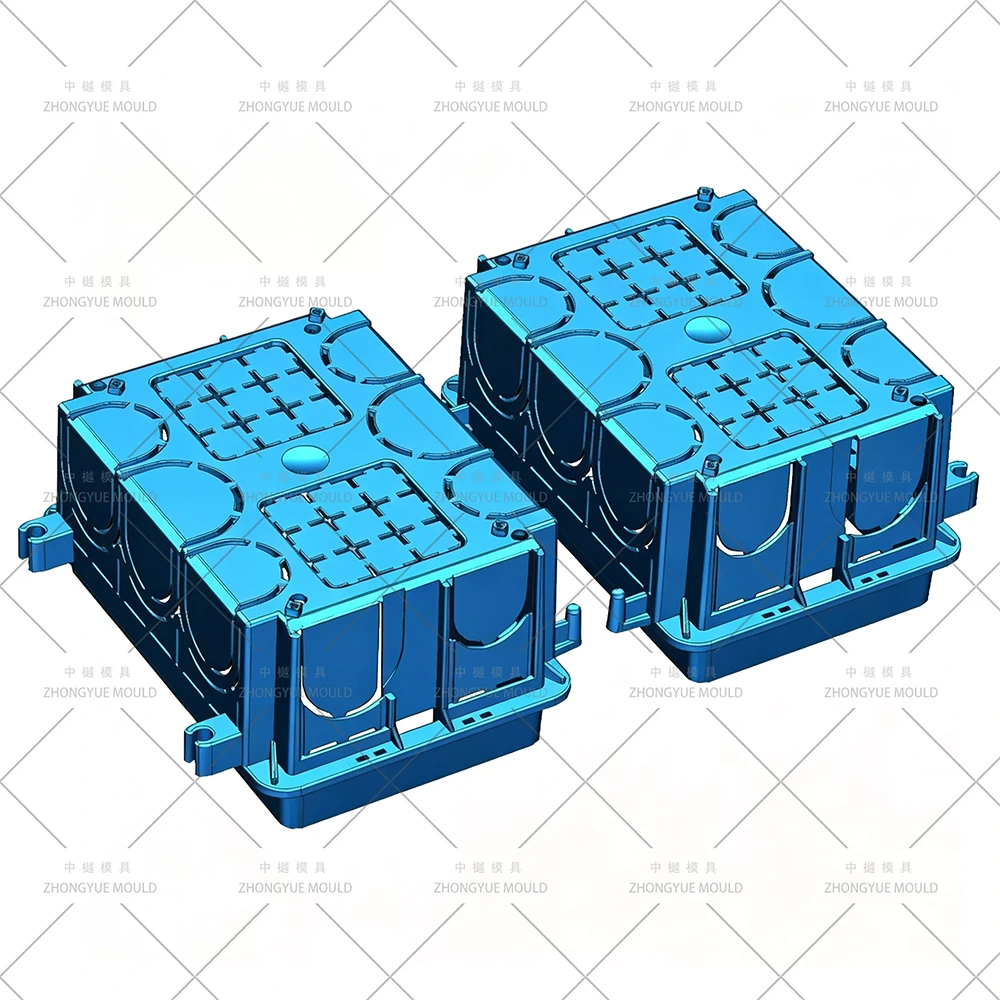

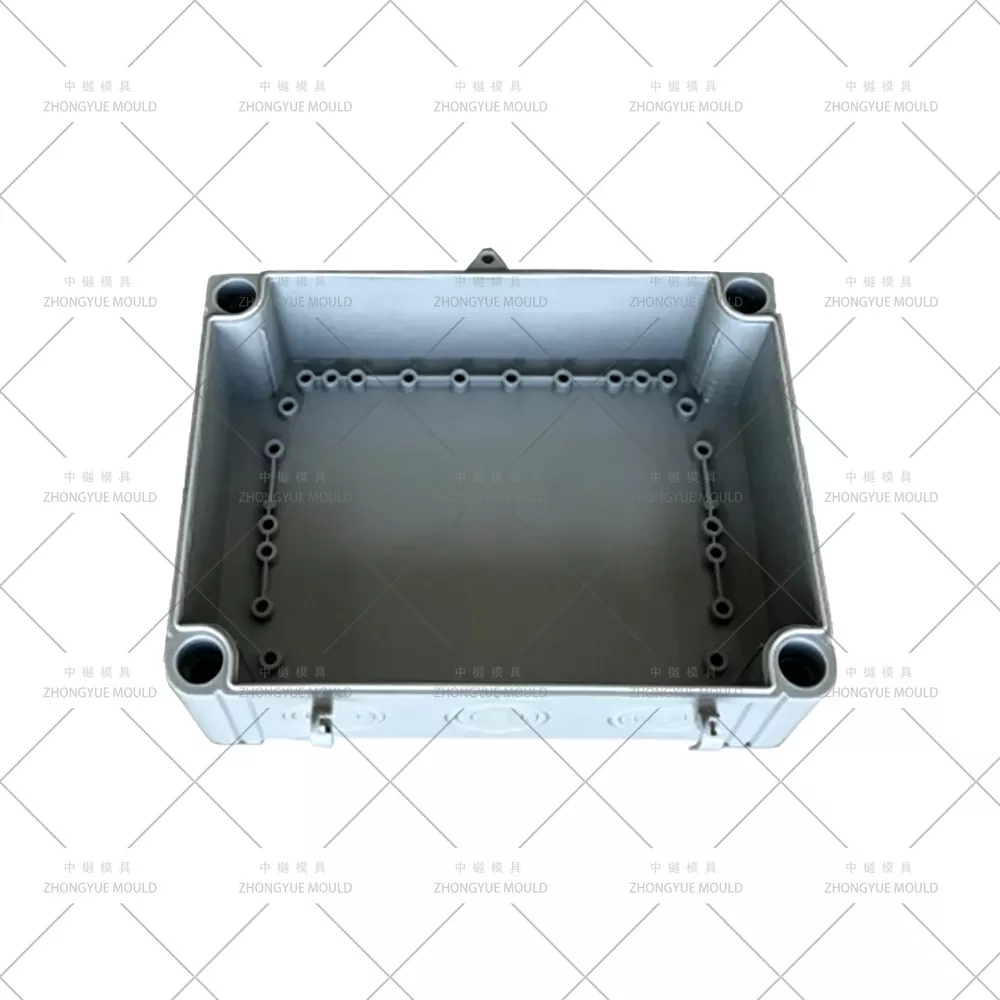

弊社が成形する代表的なジャンクションボックスのタイプ

ジャンクションボックスの金型設計の重要な考慮事項

適切なジャンクション ボックスの金型設計では、次の一般的な課題に対処する必要があります。

壁厚の均一性 – 大きな平らな領域は反る傾向があります。当社では、金型流動解析 (Moldflow) を実行して充填のバランスをとり、薄肉部分のヒケを最小限に抑えます。

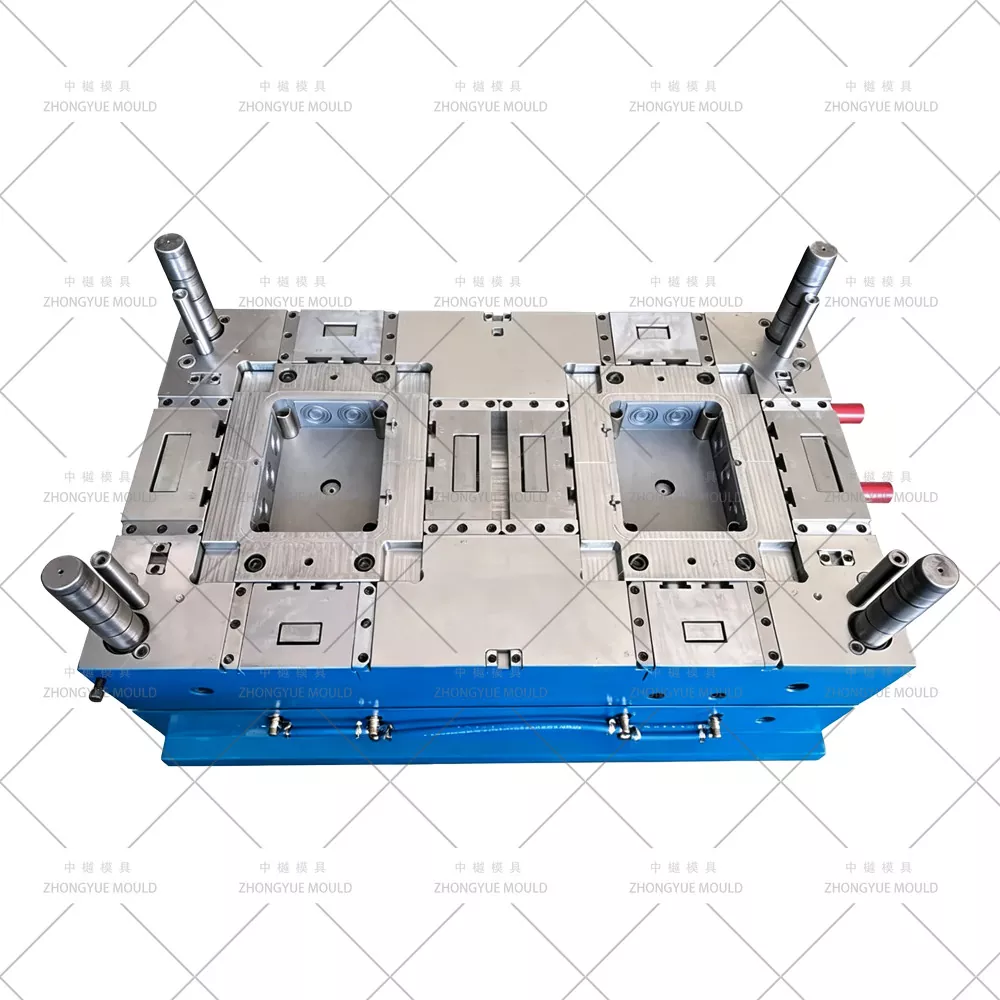

シール溝とフランジの平坦度 – 防水評価に重要です。キャビティは、ガスケットの着座を維持するために仕上げ研削および研磨 (SPI A2/B1) されています。

ノックアウト / 導管入口の脱型 – 入口の方向と数量に応じて、油圧式の角度付きスライド、リフター、または折りたたみ式コア セットを介して処理されます。

ボスとリブの設計 - 目に見える表面に跡がつかないようにエジェクターピンを配置しました。空隙を防ぐために冷却チャネルを厚いボスの近くに配置します。

材料の収縮補正 – 収縮率は ABS (~0.5%)、PC (~0.6%)、PP (~1.5~2.0%)、GF 強化ナイロン (~0.3~0.5%) で異なります。それに応じて金型キャビティのサイズを調整します。

当社の金型製造および検証プロセス

DFM (製造容易性を考慮した設計) レビュー – 抜き勾配角度、肉厚、アンダーカット、ゲートおよび排出の実現可能性を分析します。改善提案を提供します。

モールド フロー シミュレーション – 充填パターン、ウェルド ライン、エア トラップ、型締力、冷却時間を予測します。

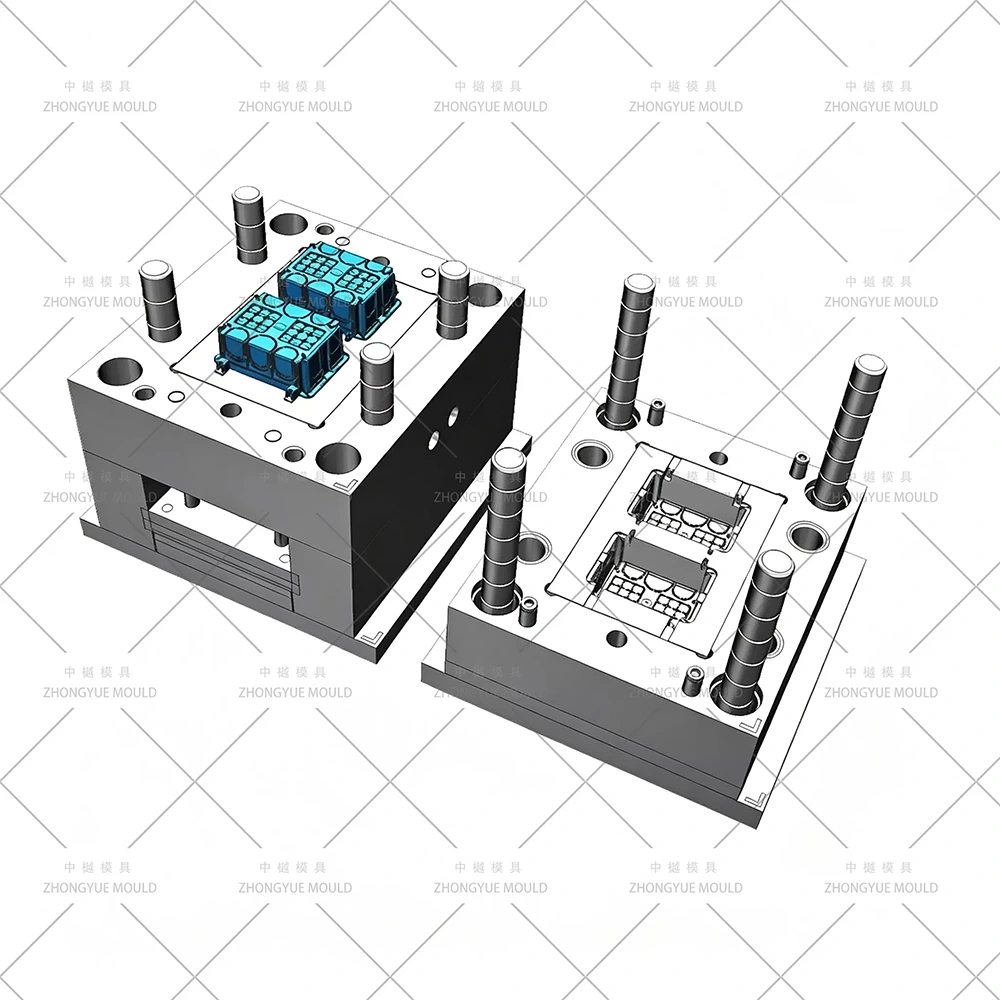

3D 金型設計 (UG/NX、SolidWorks、Pro/E) – 完全な冷却レイアウト、スライド/リフター設計、ホット ランナーのバランス。

精密機械加工 – 高速 CNC、EDM (Sodick/Charmilles)、バッフル/バブラー用の深穴加工。

アセンブリと T1 トライアル – 射出成形機での金型トライアル。トライアルビデオ + サンプル部品 + 寸法レポート (CMM) を送信します。

修正と最終承認 – 燻蒸処理されていない木製ケースで最終梱包する前に微調整します。

ジャンクション ボックス金型パートナーとして ZHONGYUE MOLD を選ぶ理由

15 年以上の輸出経験 – 金型をヨーロッパ、北米、中東、東南アジアに出荷

社内 DFM とモールドフロー – 鋼材を切断する前にリスクを軽減

フレキシブル ランナー ソリューション – コールド ランナー / YUDO / HASCO / Mold-Master ホット ランナー (オープンまたはバルブ ゲート)

厳格な QC – CMM 検査、試用サンプルの承認、毎週の加工進捗状況の更新

1 年間の金型保証 – 無料のスペアパーツと技術サポート

カスタムブランディング - ロゴのエッチング、テクスチャリング (VDI/モールドテック)、日付/年コードの挿入

見積もりを依頼する

2D図面(PDF/DWG)+3Dモデル(STP/IGS/STEP/X_T)と予想年間ショット量をお送りください。 ZHONGYUE MOLD は 24 営業時間以内に DFM レポートと正式な見積書を返信します。
